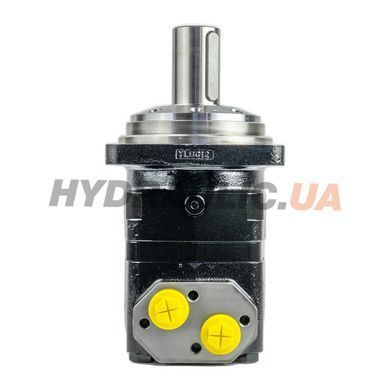

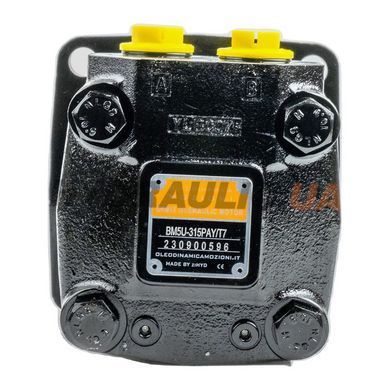

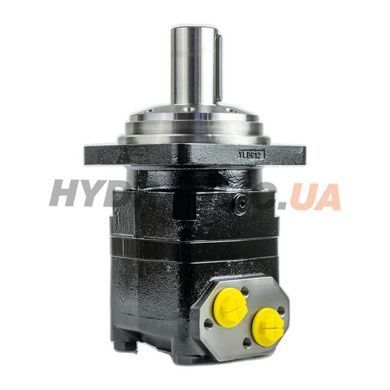

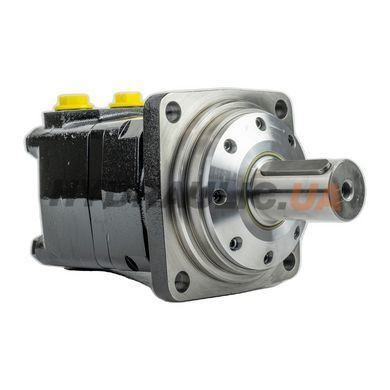

Орбитальный (героторный) гидромотор BM5U-315PAY/T7 производства Oleodinamica Mozioni (Италия) — гидравлический мотор серии BM5U с рабочим объёмом 314,9 см³/об, квадратным фланцем крепления (тип P) и валом ⌀50 мм с параллельной шпонкой 14×9×70. Предназначен для применений со средней нагрузкой и периодическим режимом работы — обычно сельхозтехника, лесотехника, перерабатывающее оборудование, мелкие станки.
Корпус мотора изготовлен из ковкого чугуна (ductile cast iron) достаточной прочности для работы с непрерывным давлением 20 МПа, интермиттирующим 24 МПа и пиковым кратковременным 28 МПа. Максимальный крутящий момент 873 / 1119 / 1293 Н·м (cont / int / peak). Максимальная длительная скорость вращения — 475 об/мин; максимальная длительная производительность — 150 л/мин; максимальная длительная выходная мощность — 32 кВт. Масса мотора в сборе — 30,7 кг.
Технические характеристики
| Тип | Орбитальный (героторный) гидромотор |
| Производитель | Oleodinamica Mozioni, Италия |
| Артикул производителя | BM5U-315PAY/T7 |
| Серия | BM5U |
| Рабочий объём | 314,9 см³/об |
| Макс. перепад давления (cont. / int. / peak) | 20 / 24 / 28 МПа |
| Макс. крутящий момент (cont. / int. / peak) | 873 / 1119 / 1293 Н·м |
| Макс. длительная скорость | 475 об/мин |
| Макс. длительная производительность | 150 л/мин |
| Макс. длительная выходная мощность | 32 кВт |
| Тип фланца (буква P в коде) | 4×Ø15,4 квадратный фланец, центрирующий поясок Ø127 (Square flange A) |
| Вал (буква 0 в коде) | Ø50 цилиндрический, параллельная шпонка 14×9×70 |
| Порты A, B | G 1 (глубина 18 мм) |
| Дренажный порт T | G 1/4 (глубина 12 мм) |
| Направление вращения (буква Y) | Обратное (Opposite) |
| Материал корпуса | Ковкий чугун |
| Масса | 30,7 кг |
| Гарантия | 12 мес |

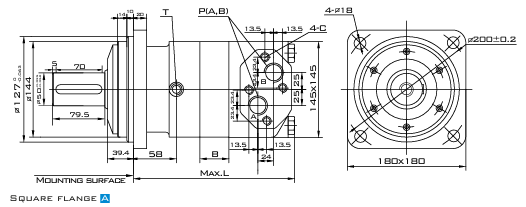

Габаритный чертёж
Техническая документация доступна по запросу — обратитесь к менеджеру hydraulic.ua.
Аналоги и совместимость
BM5U-315PAY/T7 — оригинальный орбитальный гидромотор Oleodinamica Mozioni серии BM5U. Конструктивно и функционально совместим с типоразмером OMS 315 (Sauer-Danfoss / Danfoss / White Drive), а также сериями Char-Lynn 2000 / Parker TG (при условии согласованности квадратного фланца 127 mm pilot, вала Ø50 с параллельной шпонкой 14×9×70 и портов G 1). Прямые аналоги в рамках серии BM5U: BM5U-400 (399,7 см³), BM5U-500 (496,6 см³), BM5U-630 (617,8 см³), BM5U-800 (787,4 см³), BM5U-985 (969,1 см³) — другой рабочий объём при той же геометрии фланца и вала.
Преимущества
- Рабочий объём 314,9 см³ + крутящий момент до 1293 Н·м — подходит для привода шнеков раздатчиков кормов, ротационных косилок, дроворубных барабанов, конвейеров сыпучих материалов с умеренной нагрузкой
- Корпус из ковкого чугуна — стойкость к ударным нагрузкам со стороны приводимого механизма без растрескивания корпуса при работе в режимах start/stop
- Стандартный квадратный фланец 127 pilot с 4×Ø15,4 креплениями — прямая замена моторов OMS 315 без переделки посадочного места в конструкции машины
- Обратное направление вращения (индекс Y) — подбирается для конкретной стороны машины без переразводки гидравлики
- Масса 30,7 кг — оптимальная для монтажа в рамках рамных конструкций сельхозтехники и малых станков без дополнительного подкрепления
- Европейский производитель с полным сервисным пакетом — гарантия 12 мес, техническая поддержка на украинском/итальянском языке через поставщика
Применение
Привод рабочих органов сельхозтехники (раздатчики кормов, ворошильно-валковые грабли, ротационные косилки малого размера, барабаны сепараторов), лесотехники (рубительные агрегаты, цепные пилы на гидромоторе), перерабатывающего оборудования пищевой промышленности (мясорубки промышленного масштаба, шнековые подаватели), литников прессов-форм (регулирование высоты пресс-формы в термопластавтоматах), станкостроения (поворотные столы с небольшой нагрузкой, вращательный привод чистящих щёток), небольших строительных машин (буровые установки, шнекобуры).
Как расшифровать код BM5U-315PAY/T7?
BM5U — серия орбитального мотора Mozioni; 315 — рабочий объём 315 см³/об (фактически 314,9 см³); P — тип фланца (4×Ø15,4 квадратный, pilot Ø127); A — подвариант размерности фланца; Y — обратное направление вращения (от Standard = Omit); /T7 — дополнительный спецификатор исполнения (комплектация с дренажным портом T G 1/4 соединением, вариант 7 — сверять с паспортом поставщика).
Чем BM5U отличается от BM4U или BM6U?
Серии BM — это линейка орбитальных моторов Mozioni разного типоразмера. BM4U — меньший типоразмер (объёмы до ~280 см³), BM5U — средний (315–985 см³), BM6U — больший (до 1500 см³). Выбирается по необходимому крутящему моменту и рабочему давлению конкретной установки. BM5U-315 — наименьший вариант в рамках BM5U.
Какой тип гидравлической жидкости подходит?
Стандартные минеральные гидравлические масла HLP/HM (ISO VG 32, 46, 68). Рабочая температура масел — −20°C…+80°C (стандартные уплотнения NBR). Чистота масла — класс 20/18/15 по ISO 4406. Для специфических условий (низкие температуры, биоразлагаемые масла HEES) — сверяйте с техническим паспортом конкретного исполнения.
Можно ли использовать BM5U-315PAY/T7 для привода гидротрансформаторной нагрузки?
Серия BM5U рассчитана на среднюю нагрузку и периодический режим работы (interval operation). Для постоянной тяжёлой нагрузки (24/7 с близкооперационным давлением) производитель рекомендует перейти на серии с усиленным валом и подшипниками (BMRS, BMSY). Перед применением консультируйтесь с техническим отделом hydraulic.ua по профилю нагрузки.
Как установить BM5U-315PAY/T7?
Крепление квадратным фланцем (4×Ø15,4 болта, центрирующий поясок Ø127) на жёсткую металлическую основу. Вал ⌀50 соединяется через параллельную шпонку 14×9×70 с муфтой или звёздочкой. Гидроподключение A, B — портами G 1 (фитинги высокого давления, RH 24°). Дренаж — порт T G 1/4 на корпус мотора (обязательно к баку, давление в дренаже не выше 5 бар).
