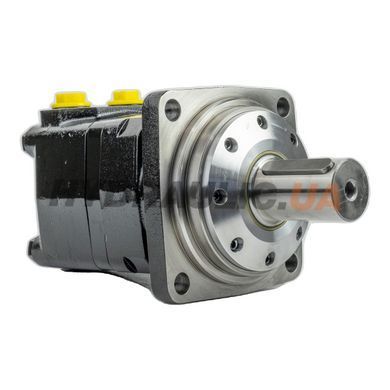

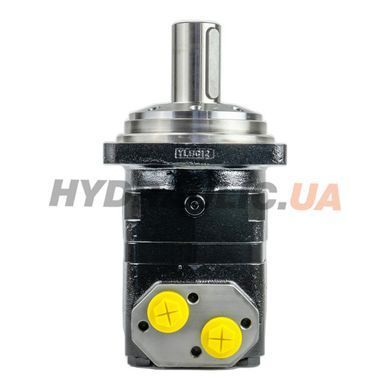

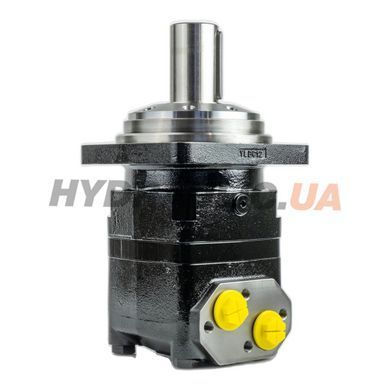

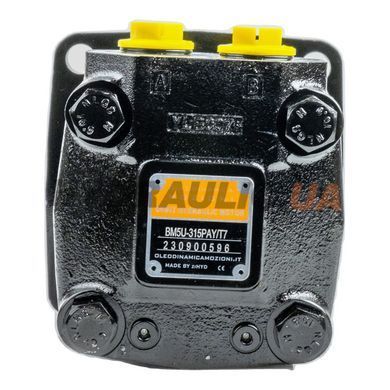

Орбітальний (героторний) гідромотор BM5U-315PAY/T7 виробництва Oleodinamica Mozioni (Італія) — гідравлічний мотор серії BM5U з робочим об'ємом 314,9 см³/об, квадратним фланцем кріплення (тип P) та валом ⌀50 мм з паралельною шпонкою 14×9×70. Призначений для застосувань із середнім навантаженням і періодичним режимом роботи — типово сільгосптехніка, лісотехніка, переробне обладнання, дрібні верстати.
Корпус мотора виготовлений із ковкого чавуну (ductile cast iron) достатньої міцності для роботи з безперервним тиском 20 МПа, інтермітентним 24 МПа та піковим короткочасним 28 МПа. Максимальний крутний момент 873 / 1119 / 1293 Н·м (cont / int / peak). Максимальна тривала швидкість обертання — 475 об/хв; максимальна тривала продуктивність — 150 л/хв; максимальна тривала вихідна потужність — 32 кВт. Маса мотора в зборі — 30,7 кг.
Технічні характеристики
| Тип | Орбітальний (героторний) гідромотор |
| Виробник | Oleodinamica Mozioni, Італія |
| Артикул виробника | BM5U-315PAY/T7 |
| Серія | BM5U |
| Робочий об'єм | 314,9 см³/об |
| Макс. перепад тиску (cont. / int. / peak) | 20 / 24 / 28 МПа |
| Макс. крутний момент (cont. / int. / peak) | 873 / 1119 / 1293 Н·м |
| Макс. тривала швидкість | 475 об/хв |
| Макс. тривала продуктивність | 150 л/хв |
| Макс. тривала вихідна потужність | 32 кВт |
| Тип фланця (літера P в коді) | 4×Ø15,4 квадратний фланець, центрувальний поясок Ø127 (Square flange A) |
| Вал (літера 0 в коді) | Ø50 циліндричний, паралельна шпонка 14×9×70 |
| Порти A, B | G 1 (глибина 18 мм) |
| Дренажний порт T | G 1/4 (глибина 12 мм) |
| Напрям обертання (літера Y) | Зворотний (Opposite) |
| Матеріал корпусу | Ковкий чавун |
| Маса | 30,7 кг |
| Гарантія | 12 міс |
Габаритне креслення
Технічна документація доступна за запитом — зв’яжіться з менеджером hydraulic.ua.
Аналоги та сумісність
BM5U-315PAY/T7 — оригінальний орбітальний гідромотор Oleodinamica Mozioni серії BM5U. Конструктивно та функціонально сумісний з типорозміром OMS 315 (Sauer-Danfoss / Danfoss / White Drive), а також серіями Char-Lynn 2000 / Parker TG (за умови узгодженості квадратного фланця 127 mm pilot, валу Ø50 з паралельною шпонкою 14×9×70 і портів G 1). Прямі аналоги в межах серії BM5U: BM5U-400 (399,7 см³), BM5U-500 (496,6 см³), BM5U-630 (617,8 см³), BM5U-800 (787,4 см³), BM5U-985 (969,1 см³) — інший робочий об'єм при тій самій геометрії фланця і валу.
Переваги
- Робочий об'єм 314,9 см³ + крутний момент до 1293 Н·м — підходить для приводу шнеків роздавачів кормів, ротаційних кошарок, дереворубних барабанів, конвеєрів сипучих матеріалів з помірним навантаженням
- Корпус з ковкого чавуну — стійкість до ударних навантажень з боку приводимого механізму без розтріскування корпусу при роботі в режимах start/stop
- Стандартний квадратний фланець 127 pilot з 4×Ø15,4 кріпленнями — пряма заміна моторів OMS 315 без переробки посадкового місця у конструкції машини
- Зворотний напрям обертання (індекс Y) — підбирається для конкретного боку машини без перерозводки гідравліки
- Маса 30,7 кг — оптимальна для монтажу в межах рамних конструкцій сільгосптехніки і малих верстатів без додаткового підкріплення
- Європейський виробник з повним сервісним пакетом — гарантія 12 міс, технічна підтримка українською/італійською мовою через постачальника
Застосування
Привод робочих органів сільгосптехніки (роздавачі кормів, ворошильно-валкові граблі, ротаційні косарки малого розміру, барабани сепараторів), лісотехніки (рубальні агрегати, цепні пили на гідромоторі), переробного обладнання харчової промисловості (м'ясорубки промислового масштабу, шнекові подавачі), литників пресів-форм (регулювання висоти прес-форми у термопластавтомати), верстатобудування (поворотні столи з невеликим навантаженням, обертовий привід чистильних щіток), невеликих будівельних машин (бурові установки, шнекобури).
Як розшифрувати код BM5U-315PAY/T7?
BM5U — серія орбітального мотора Mozioni; 315 — робочий об'єм 315 см³/об (фактичне 314,9 см³); P — тип фланця (4×Ø15,4 квадратний, pilot Ø127); A — підваріант розмірності фланця; Y — зворотний напрям обертання (від Standard = Omit); /T7 — додатковий специфікатор виконання (комплектація з дренажним портом T G 1/4 з'єднанням, варіант 7 — звіряти з паспортом постачальника).
Чим BM5U відрізняється від BM4U чи BM6U?
Серії BM — це лінійка орбітальних моторів Mozioni різного типорозміру. BM4U — менший типорозмір (об'єми до ~280 см³), BM5U — середній (315–985 см³), BM6U — більший (до 1500 см³). Вибирається за необхідним крутним моментом і робочим тиском конкретної установки. BM5U-315 — найменший варіант у межах BM5U.
Який тип гідравлічної рідини підходить?
Стандартні мінеральні гідравлічні оливи HLP/HM (ISO VG 32, 46, 68). Робоча температура олив — −20°C…+80°C (стандартні ущільнення NBR). Чистота оливи — клас 20/18/15 за ISO 4406. Для специфічних умов (низькі температури, біорозкладні оливи HEES) — звіряйте з технічним паспортом конкретного виконання.
Чи можна використати BM5U-315PAY/T7 для приводу гідротрансформаторного навантаження?
Серія BM5U розрахована на середнє навантаження і періодичний режим роботи (interval operation). Для постійного тяжкого навантаження (24/7 з близькоопераційним тиском) виробник рекомендує перейти на серії з посиленим валом і підшипниками (BMRS, BMSY). Перед застосуванням консультуйтеся з технічним відділом hydraulic.ua щодо профілю навантаження.
Як встановити BM5U-315PAY/T7?
Кріплення квадратним фланцем (4×Ø15,4 болти, центрувальний поясок Ø127) на жорстку металеву основу. Вал ⌀50 з'єднується через паралельну шпонку 14×9×70 з муфтою або зірочкою. Гідропідключення A, B — портами G 1 (фітинги високого тиску, RH 24°). Дренаж — порт T G 1/4 на корпус мотора (обов'язковий до бакy, тиск у дренажі не вище 5 бар).
