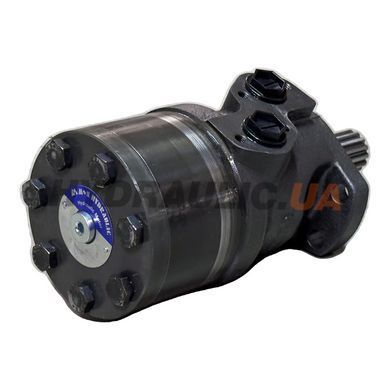

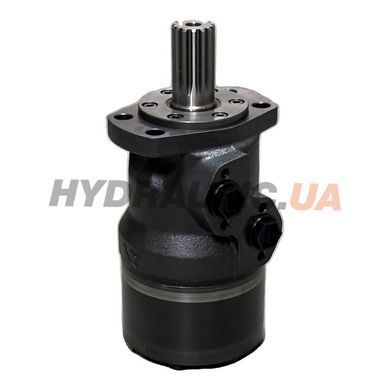

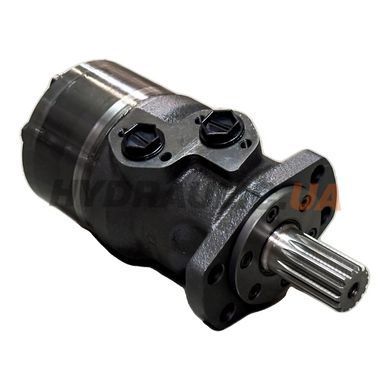

Гидромотор героторный M+S Hydraulic MH400SH/3 — мощный орбитальный мотор серии MH (Medium-High pressure) с рабочим объёмом 396,8 см³/об, давлением 155 бар (номинал), 190 бар (интермиттент) и 210 бар (пик), номинальной скоростью 185 об/мин (225 cont int). Предназначен для приводов с высоким моментом и средней скоростью: лебёдки, шнеки, ротаторы манипуляторов, привод рабочих органов спецтехники. Конструкция roll-gerotor (роторно-роликовый узел с роликами) обеспечивает длительный ресурс при непрерывных высоких давлениях и реверсных нагрузках.
Шлицевой вал исполнения SH = 1¼″ 14T DP 12/24 по стандарту ANSI B92.1-1976 — прямая совместимость с американскими редукторами, лебёдками и ротаторами на спецтехнике европейского и американского производства (Caterpillar, John Deere, Case, CNH, Komatsu, Bobcat). Максимальный крутящий момент на валу: 84 daNm непрерывно, 98 daNm интермиттент, 109 daNm пик. Magneto Mount (4 отверстия M8 на радиусе Ø106,4) — компактный стандарт крепления M+S Hydraulic для прямого монтажа на устройство.
Серия 3 (Design Series 3, Pos.7) — заводская конфигурация. Версия SH/3 — стандартная для большинства заказов в Украине через MI. Порты A/B: 2×G1/2 или 2×M22×1,5 (15 мм глубина); дренаж T = G1/4 или M14×1,5 (закрыт заглушкой в стандартном исполнении без drain line). Рекомендуемая рабочая жидкость — минеральное масло HLP (DIN 51524) или HM (ISO 6743/4) с фильтрацией не хуже ISO 20/16 (25 микрон). Рабочая температура −40…+140 °C, оптимальная вязкость 20-75 мм²/с.
Технические характеристики
| Артикул производителя | MH 400 SH /3 (Pos.1=MH, Pos.2=400, Pos.3=SH, Pos.7=3) |
| Производитель | M+S Hydraulic |
| Страна производства | Болгария |
| Серия | MH (Medium-High pressure, roll-gerotor) |
| Тип | Героторный со spool valve, roll-gerotor |
| Рабочий объём | 396,8 см³/об (24.2 in³/rev) |
| Макс. скорость вращения (cont) | 185 об/мин |
| Макс. скорость вращения (int) | 225 об/мин |
| Макс. крутящий момент (cont) | 84 daNm (7434 lb-in) |
| Макс. крутящий момент (int) | 98 daNm (8673 lb-in) |
| Макс. крутящий момент (peak) | 109 daNm (9647 lb-in) |
| Макс. выходная мощность (cont) | 12,5 кВт (16,7 HP) |
| Макс. выходная мощность (int) | 15 кВт (20,1 HP) |
| Макс. перепад давления (cont) | 155 бар (2240 PSI) |
| Макс. перепад давления (int) | 190 бар (2750 PSI) |
| Макс. перепад давления (peak) | 210 бар (3045 PSI) |
| Макс. входное давление (cont) | 200 бар (2900 PSI) |
| Макс. входное давление (peak) | 250 бар (3626 PSI) |
| Макс. поток масла (cont) | 75 л/мин (19,81 GPM) |
| Макс. поток масла (int) | 90 л/мин (23,78 GPM) |
| Вал | SH = 1¼″ splined 14T DP 12/24 (ANSI B92.1-1976) |
| Макс. момент на валу SH | 95 daNm (8400 lb-in) |
| Крепление | Magneto Mount, 4×M8-13 на Ø106,4 |
| Порты A/B | 2×G1/2 или 2×M22×1,5 (15 мм глубина) |
| Дренаж T | G1/4 или M14×1,5 (12 мм, plugged в стандарте) |
| Рабочая жидкость | Минеральное масло HLP (DIN 51524) или HM (ISO 6743/4) |
| Рабочий диапазон температур | −40…+140 °C |
| Оптимальная вязкость | 20-75 мм²/с |
| Фильтрация | ISO 20/16 (рекомендованная 25 мкм) |
| Масса | ~12,3 кг (без переработки SH) |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Преимущества серии MH
- Roll-gerotor узел с роликами — минимальное трение, длительный ресурс при непрерывных высоких давлениях
- Рабочий объём 396,8 см³ — серьёзный момент при потоке от 30 л/мин (типично для тракторной гидравлики)
- Пик 210 бар и 109 daNm — запас для ударных нагрузок без поломок
- Вал 1¼″ 14T ANSI — прямая совместимость с американскими редукторами и лебёдками
- Magneto Mount (4×M8) — компактный стандарт крепления M+S, без переходных плит
- Рабочий диапазон −40…+140 °C — низкие температуры работоспособен без подогрева
- Reverse rotation interchangeable — A pressurized = CW (стандарт), B pressurized = CCW; перестройка без разборки
Применение
Гидравлические лебёдки спецтехники, шнековые транспортёры, ротаторы манипуляторов-грейферов лесовозов, привод бурового инструмента, ротаторы манипуляторов КМУ, привод рабочих органов сельхозтехники (мгновенный момент 109 daNm), привод гидроагрегатов стационарных установок с ANSI-стандартом вала.
Частые вопросы
Что означает индекс /3 в артикуле MH400SH/3?
/3 — это Design Series 3, заводская ревизия конструкции (Pos.7 в order code). Это стандартное текущее производство M+S Hydraulic; предыдущие версии /1, /2 больше не производятся. Технические характеристики соответствуют последней spec 2020+ года.
Можно заменить MH400SH/3 на MR400SH или BMR400?
Не прямая замена. MH-серия = Medium-High pressure roll-gerotor (155 бар cont); MR-серия = roll-gerotor, но с более низким пиком (140-175 бар). BMR — серия MR-совместимых от других производителей (Eaton, Sauer-Danfoss OMR400) — близкие по параметрам, но имеют другие крепления/вал. Проверяйте по power-output и габаритам.
Как рассчитать скорость вращения при заданном потоке?
n [об/мин] = (Q [л/мин] × 1000) / V [см³/об] × η_vol, где η_vol = ~0,95 при номинальном режиме. Для MH400 при Q=60 л/мин: n = 60×1000 / 396,8 × 0,95 ≈ 144 об/мин. Это в пределах cont (185 об/мин).
Нужен ли дренаж T для MH400SH/3?
В standard исполнении — НЕТ. Стандартный MH400 (без суффикса U) имеет штатный shaft seal до 14 бар в return line. Дренаж нужен для версии MH400U (high-pressure shaft seal без проверки клапанов). Для cont reverse running рекомендуется заказывать MH400U с drain port.
Какой масляный фильтр выбирать?
Рекомендуется ISO 4406 20/16/13 с номинальной тонкостью 25 мкм. Для длительной непрерывной работы с cont нагрузкой предпочтение 16/14/11 (10 мкм β10=200). Это позволяет ресурс свыше 8 000 часов до сервиса.
Является ли аналогом M+S Hydraulic OMS 400?
OMS — это Sauer-Danfoss / Danfoss Power Solutions серия орбитальных моторов с аналогичными характеристиками (400 cm³, 155 бар), но другим размером фланца и вала. Не прямая замена. M+S Hydraulic MH400SH/3 = OMS 400 функционально, но нужен переходной фланец.
