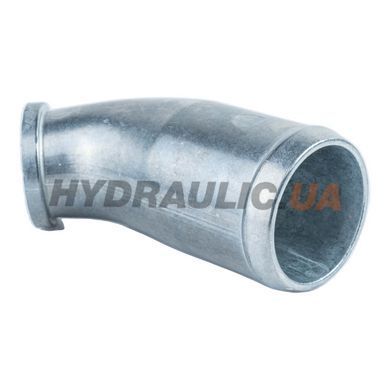

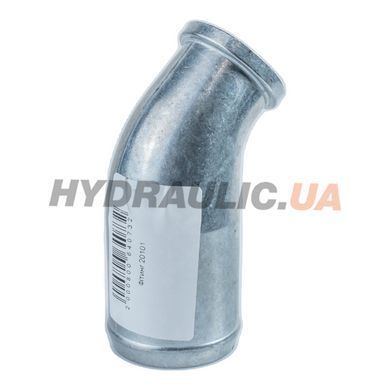

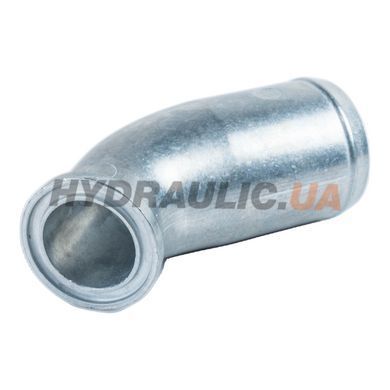

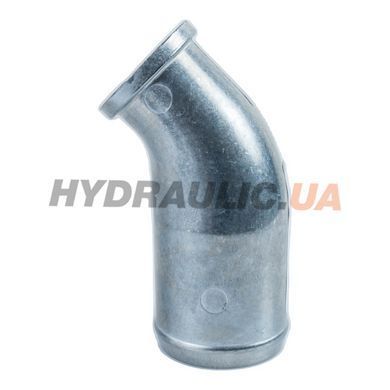

Фитинг всасывающий SF20101 угловой 45° Ø50 мм 2″ 120 л/мин Sunfab, Швеция

Фитинг всасывающий Sunfab 20101 — угловой патрубок 45° для линии всасывания поршневых насосов Sunfab серий SAP, SCP 012-064 и SAPT 090. Внутренний посадочный диаметр под шланг Ø50 мм (2″), максимальный проход — 120 л/мин при давлении всасывания 1 бар и работе на минеральном масле. Версия Ø50 мм применяется когда насос работает близко к предельному потоку и нужен запас сечения для избежания кавитации.

Фитинг устанавливается на всасывающий фланец насоса штатным болтовым креплением; уплотнение фланца — профильное, уплотнение шланга — pump-clamping band высокой прочности. Алюминиевое литьё, accessory-серия Sunfab Pump 4 (Suction Connections). Артикул производителя — 20101.

Серия Sunfab SAP/SCP 012-064 — это аксиально-поршневые насосы с рабочим объёмом 12-64 см³/об, типичное применение — гидроманипуляторы (CRAYLER, HMF, HIAB), самосвалы, гидравлические приводы коммунальной техники. Sunfab Hydraulics AB (Худиксвалль, Швеция) — accessory-программа для bodybuilder'ов грузовиков.

Технические характеристики

Габаритный чертёж

Габаритный чертёж и полная техническая документация (PDF) — во вкладке «Файлы» и галерее товара.

Преимущества

• Увеличенное сечение Ø50 мм — запас по потоку до 120 л/мин для работы близко к максимуму оборотов насоса
• Угол 45° — компактное разведение шланга в обход корпуса PTO или раму грузовика
• Алюминий + стальной хомут — ресурс на пульсациях разрежения всасывания
• Заводская accessory-серия Sunfab — полная совместимость с SAP/SCP 012-064 и SAPT 090

Применение

Гидросистемы грузовиков с PTO: гидроманипуляторы HMF, HIAB, CRAYLER (на средних насосах SAP-060/064), самосвалы, поливальные машины, спецтехника коммунальных служб (DAF, MAN, Scania, Mercedes-Benz). Особенно полезен при компоновке насоса близко к баку — минимизирует гидравлическое сопротивление на всасывании.

Частые вопросы

Когда нужен Ø50 мм вместо Ø38 мм?
Когда рабочая скорость насоса близка к максимальной (1500-2200 об/мин на больших рабочих объёмах серии), и поток достигает 80-120 л/мин. Ø38 мм в таком режиме даёт падение давления всасывания и кавитацию.

Можно ли использовать 20101 на серии SAP 084-108?
Нет. Для бо́льших серий SAP/SCP 084-108, SAPT 130, SCPD 56/26 76/76, SLPD/SVH — используйте артикул 20102 (Ø50 мм 45° для второй группы насосов). Геометрия фланца отличается.

Какой минимальный радиус изгиба шланга Ø50 мм после фитинга?
Sunfab рекомендует минимум 5×ID = 250 мм для сохранения сечения и предотвращения сплющивания стенки при разрежении всасывания.

Нужна ли прокладка между фитингом и фланцем?
Да, профильное уплотнение (плоская прокладка или O-ring) входит в комплект Sunfab. Без прокладки негерметичность по фланцу — подсос воздуха, вспенивание масла, выход насоса из строя.
