JSSC400/01-B/01H000 — двухосевой гидравлический джойстик (пилотный клапан) GMS hydraulic для дистанционного управления гидрораспределителями, золотники которых имеют гидропривод. Рычаг не тянет золотник механически: он пропорционально задаёт давление управления на рабочих выходах, и чем дальше отклонён — тем выше давление и тем быстрее идёт исполнительный механизм. Рычаг наклоняется в двух плоскостях и имеет четыре рабочих выхода 1, 2, 3 и 4: отклонение вдоль одной оси открывает 20°, одновременное отклонение по двум осям — до 30°, поэтому одним рычагом ведут два золотника вместе. Все присоединения, включая P и T, — G 1/4″. Общая высота 330 мм, ширина основания 78 мм, 82 мм — под монтажной плитой.
Технические характеристики
| Тип | двухосевой гидравлический пилотный клапан (джойстик) |
| Количество рабочих выходов | 4 (порты 1, 2, 3, 4) |
| Угол отклонения рычага | 20° на один рабочий порт; 30° на два одновременно |
| Номинальный расход | 5…20 л/мин |
| Давление питания на входе P | 30…100 бар |
| Максимальное противодавление на выходе T | 3 бар |
| Гистерезис | не более 0,5 бар |
| Внутренние перетечки | 5…8 см³/мин при 30 бар (P ⇒ T) |
| Присоединения всех портов | G 1/4″ (ISO 228/1) или 9/16-18 UNF (SAE 6) |
| Монтажная плита | 104 × 104 мм, отверстия Ø8,2 мм, межцентровые 21 + 21 мм по осям и 64 мм между противоположными |
| Общая высота | 330 мм |
| Рукоятка | тип H — эргономичная контурная, высотой 248 мм, наклонённая на 15°, без встроенных выключателей (индекс 000) |
| Управление | тип 01 — пружинный возврат в нейтральное положение |
| Возвратная пружина | тип A, усилие срабатывания 23…35,2 Н |
| Электрические опции | исполнение без электрики; вывод кабеля под плитой — опция производителя |
| Рабочая жидкость | минеральное гидравлическое масло |
| Температура жидкости | −10…+80 °C (уплотнения NBR) |
| Вязкость | 15…75 мм²/с (минимум 12, максимум 400 мм²/с) |
| Чистота жидкости | −/15/12 по ISO 4406 (NAS 1638, класс 6) |
| Температура окружающей среды | −40…+60 °C без электрики; −20…+50 °C с электрикой |
| Момент затяжки штуцеров | 30 Н·м |
| Производитель | GMS hydraulic (GURMAKSAN), Турция |
| Код производителя | 30 05 6016 |

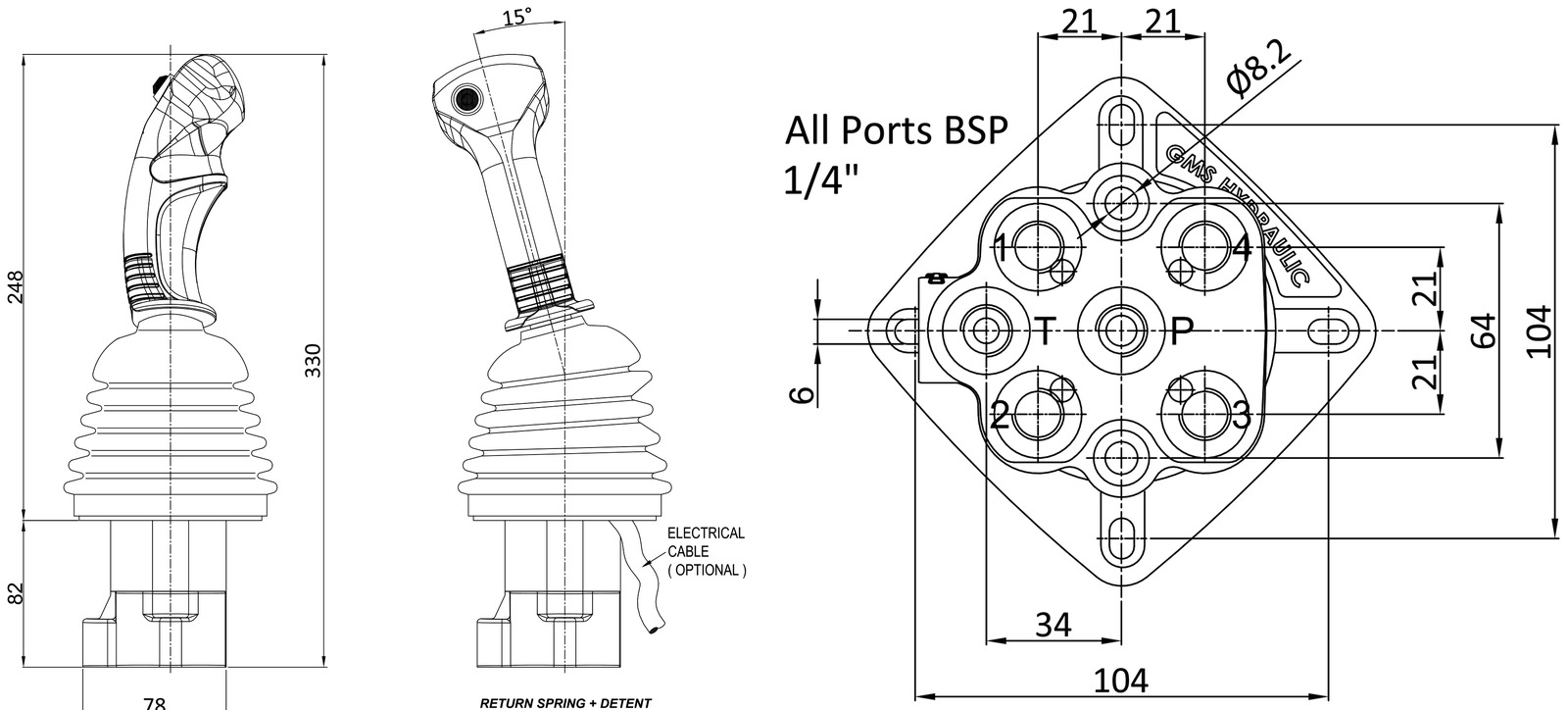

Габаритный чертёж
.jpg)
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Как читается код
- JSSC400 — двухосевой гидравлический пилотный клапан на четыре рабочих выхода;
- 01-B — комплект корпуса (Body Kit) по каталогу GMS;
- 01 — тип управления: пружинный возврат в нейтральное положение;
- H000 — рукоятка: тип H — эргономичная контурная, высотой 248 мм, наклонённая на 15°, без встроенных выключателей (индекс 000);
- 01001A (×4) — характеристика каждого из четырёх выходов: кривая типа 0 (стандартная), без ступени, идентификатор 001, возвратная пружина типа A.
Преимущества
- Один рычаг вместо двух: 20° ведёт одну функцию, 30° по диагонали — две одновременно, поэтому оператор совмещает движения без перехвата рук;
- гистерезис не более 0,5 бар — стрела останавливается там, где её поставили, а не «сдаёт» на несколько сантиметров назад;
- плита 104 × 104 мм с отверстиями Ø8,2 мм — компактная посадка, которая вписывается в узкий подлокотник;
- перетечки 5…8 см³/мин на все порты: линия управления почти не нагревается;
- все шесть присоединений G 1/4″ в одной плоскости — жгут РВД собирается без переходников.
Применение
Гидроманипуляторы и крановые установки, лесная и коммунальная техника, буровые и ремонтные машины — везде, где двумя функциями (например, подъём стрелы и выдвижение) управляют одновременно, а секции гидрораспределителя имеют гидропривод золотника.
Вопросы и ответы
Почему угол по диагонали больше, чем по одной оси?
20° — это ход до полного открытия одного рабочего порта. Если рычаг вести по диагонали, он одновременно давит на два плунжера, и ход до упора составляет 30°. То есть совмещённые движения имеют свой запас хода, а не делят тот же.
Чем это исполнение отличается от соседнего в каталоге?
Гидравлика одинаковая — разница в рукоятке. Исполнение E получает шар Ø40 мм на прямом штоке M12×1, исполнение H000 — эргономичную контурную рукоятку 248 мм с наклоном 15°. Обе сидят на том же корпусе 104 × 104 мм.
Какое масло и какая чистота нужны?
Минеральное гидравлическое масло вязкостью 15…75 мм²/с (кратковременно от 12 до 400 мм²/с) и чистотой не хуже −/15/12 по ISO 4406, то есть класс 6 по NAS 1638. Пилотный клапан имеет малые дроссели — грязь в линии управления сбивает характеристику раньше, чем портит сам распределитель.
Можно ли ставить джойстик в неотапливаемую кабину?
Да. Без электрических опций допустимая температура окружающей среды −40…+60 °C, с электрическими — −20…+50 °C. Масло должно быть в диапазоне −10…+80 °C, поэтому зимой технику прогревают до рабочей вязкости.
Что входит в гарантию?
12 месяцев с даты продажи на производственные дефекты. Не распространяется на последствия работы грязным маслом, превышение давления питания свыше 100 бар и механические повреждения резинового гофра.
