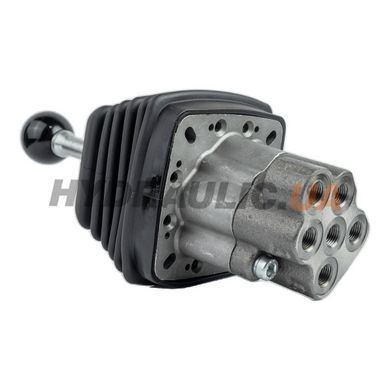

JSSC400/001-001-001-001 — двухосевой гидравлический джойстик (пилотный клапан) GMS hydraulic для дистанционного управления гидрораспределителями, золотники которых имеют гидропривод. Рычаг не тянет золотник механически: он пропорционально задаёт давление управления на рабочих выходах, и чем дальше отклонён — тем выше давление и тем быстрее идёт исполнительный механизм. Рычаг наклоняется в двух плоскостях и имеет четыре рабочих выхода 1, 2, 3 и 4: отклонение вдоль одной оси открывает 20°, одновременное отклонение по двум осям — до 30°, поэтому одним рычагом ведут два золотника вместе. Все присоединения, включая P и T, — G 1/4″. Общая высота 330 мм, из них 198 мм — над монтажной плитой и 105 мм — под ней.
Технические характеристики
| Тип | двухосевой гидравлический пилотный клапан (джойстик) |
| Количество рабочих выходов | 4 (порты 1, 2, 3, 4) |
| Угол отклонения рычага | 20° на один рабочий порт; 30° на два одновременно |
| Номинальный расход | 5…20 л/мин |
| Давление питания на входе P | 30…100 бар |
| Максимальное противодавление на выходе T | 3 бар |
| Гистерезис | не более 0,5 бар |
| Внутренние перетечки | 5…8 см³/мин при 30 бар (P ⇒ T) |
| Присоединения всех портов | G 1/4″ (ISO 228/1) или 9/16-18 UNF (SAE 6) |
| Монтажная плита | 104 × 104 мм, отверстия Ø8,2 мм, межцентровые 21 + 21 мм по осям и 64 мм между противоположными |
| Общая высота | 330 мм |
| Рукоятка | в артикуле MI не указана (E — шар Ø40 мм или H000 — эргономичная 248 мм), уточняется при заказе |
| Управление | пружинный возврат в нейтральное положение |
| Возвратная пружина | тип A, усилие срабатывания 23…35,2 Н |
| Электрические опции | исполнение без электрики; вывод кабеля под плитой — опция производителя |
| Рабочая жидкость | минеральное гидравлическое масло |
| Температура жидкости | −10…+80 °C (уплотнения NBR) |
| Вязкость | 15…75 мм²/с (минимум 12, максимум 400 мм²/с) |
| Чистота жидкости | −/15/12 по ISO 4406 (NAS 1638, класс 6) |
| Температура окружающей среды | −40…+60 °C без электрики; −20…+50 °C с электрикой |
| Момент затяжки штуцеров | 30 Н·м |
| Производитель | GMS hydraulic (GURMAKSAN), Турция |
Габаритный чертёж
.jpg)
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Как читается код
- JSSC400 — двухосевой гидравлический пилотный клапан на четыре рабочих выхода;
- 001 — кривая управления №001 на каждом рабочем выходе: давление на выходе начинает расти с 3,0 ± 0,5 бар на ходу плунжера 2,5 мм и доходит до полного давления питания на ходу 8,0 мм;
- 001-001-001-001 — кривая 001 на всех четырёх выходах (порты 1, 2, 3, 4).
Артикул Моторимпекс — сокращённая запись полного кода GMS: в нём нет комплекта корпуса, типа кривой (со ступенью или без) и возвратной пружины. Полный код менеджер сверяет с поставщиком при заказе.
Преимущества
- Один рычаг вместо двух: 20° ведёт одну функцию, 30° по диагонали — две одновременно, поэтому оператор совмещает движения без перехвата рук;
- гистерезис не более 0,5 бар — стрела останавливается там, где её поставили, а не «сдаёт» на несколько сантиметров назад;
- плита 104 × 104 мм с отверстиями Ø8,2 мм — компактная посадка, которая вписывается в узкий подлокотник;
- перетечки 5…8 см³/мин на все порты: линия управления почти не нагревается;
- все шесть присоединений G 1/4″ в одной плоскости — жгут РВД собирается без переходников.
Применение
Гидроманипуляторы и крановые установки, лесная и коммунальная техника, буровые и ремонтные машины — везде, где двумя функциями (например, подъём стрелы и выдвижение) управляют одновременно, а секции гидрораспределителя имеют гидропривод золотника.
Вопросы и ответы
Что означает «001» в артикуле?
Это номер кривой управления по каталогу GMS. С кривой 001 давление на рабочем выходе появляется (3 бар) после 2,5 мм хода плунжера и достигает полного давления питания на 8 мм — то есть в начале хода есть небольшая «мёртвая зона», дальше давление растёт плавно.
Почему угол по диагонали больше, чем по одной оси?
20° — это ход до полного открытия одного рабочего порта. Если рычаг вести по диагонали, он одновременно давит на два плунжера, и ход до упора составляет 30°. То есть совмещённые движения имеют свой запас хода, а не делят тот же.
Какая рукоятка в этом исполнении?
В артикуле Моторимпекс записаны только кривые управления, тип рукоятки в нём не указан. На корпус 104 × 104 мм GMS ставит либо шар E Ø40 мм на прямом штоке M12×1, либо эргономичную рукоятку H000 248 мм с наклоном 15° — гидравлика одинаковая. Рукоятку менеджер подтверждает при заказе.
Какое масло и какая чистота нужны?
Минеральное гидравлическое масло вязкостью 15…75 мм²/с (кратковременно от 12 до 400 мм²/с) и чистотой не хуже −/15/12 по ISO 4406, то есть класс 6 по NAS 1638. Пилотный клапан имеет малые дроссели — грязь в линии управления сбивает характеристику раньше, чем портит сам распределитель.
Можно ли ставить джойстик в неотапливаемую кабину?
Да. Без электрических опций допустимая температура окружающей среды −40…+60 °C, с электрическими — −20…+50 °C. Масло должно быть в диапазоне −10…+80 °C, поэтому зимой технику прогревают до рабочей вязкости.
Что входит в гарантию?
12 месяцев с даты продажи на производственные дефекты. Не распространяется на последствия работы грязным маслом, превышение давления питания свыше 100 бар и механические повреждения резинового гофра.
