Дроссель in-line 55940 — компонент пневмосистемы. Рабочая среда — сжатый воздух. Рабочее давление до 10 бар, температурный диапазон −20 °C…+80 °C. Типоразмеры под трубку Ø6, 8, 10 мм, резьба 14.5, 16.5, 19.5.

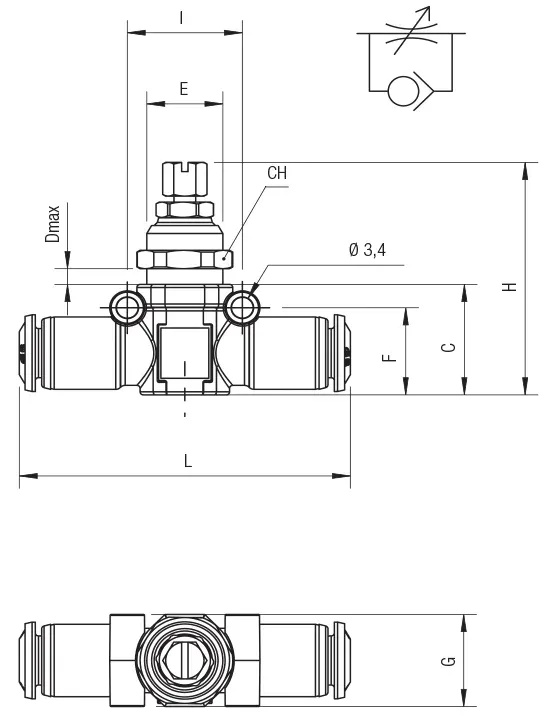

Габаритный чертёж
Размерные буквы на чертеже соответствуют колонкам таблицы типоразмеров ниже:
- Tube — наружный Ø трубки
- C — общая высота
- D — наружный Ø корпуса
- E — вылет
- L — общая длина
- CH — размер под ключ
- F — резьба
- H — висота
| Применение | сжатый воздух |
| Рабочее давление | до 10 бар |
| Рабочая температура | −20 °C…+80 °C |
| Рекомендуемые трубки | PA6, PA11, PA12, полиэтилен, полиуретан, PTFE, FEP |
| Стандарты и директивы | REACH 1907/2006 · RoHS 2011/65/CE · PED 2014/68/EU · silicone free |
| Страна производства | Италия |
| Типоразмеров в серии | 3 |
| Артикул | Tube | C | D | E | L | CH | F | H | Pack. |
|---|---|---|---|---|---|---|---|---|---|
| AI5594000001 | 6 | 18 | 6 | M12x1 | 52 | 14 | 14,5 | 37,5÷43,5 | 10 |
| AI5594000002 | 8 | 20 | 6,5 | M14x1 | 58 | 16 | 16,5 | 39,5÷45,5 | 10 |
| AI5594000003 | 10 | 23,5 | 8 | M16x1 | 67 | 18 | 19,5 | 47,5÷53,5 | 10 |
Совместимые трубки
| Метричний ряд, Ø нар. | 6 мм, 8 мм, 10 мм |
| Материал трубки | PA6, PA11, PA12, полиэтилен, полиуретан, PTFE, FEP |
Резьбы серии
В серии доступны: 14.5, 16.5, 19.5.
Преимущества серии
- В серии 3 типоразмеров — подбор под конкретную трубку и порт без переходников.
- Соответствует директивам и стандартам: REACH 1907/2006 · RoHS 2011/65/CE · PED 2014/68/EU · silicone free.
Вопросы и ответы
Под какую трубку подходит этот фитинг?
Серия рассчитана на наружный диаметр трубки Ø6, 8, 10 мм. Диаметр выбирается в карточке вместе с резьбой.
Какое рабочее давление выдерживает соединение?
До 10 бар. Это паспортное значение производителя для всей серии.
Какие трубки можно использовать?
PA6, PA11, PA12, полиэтилен, полиуретан, PTFE, FEP. Трубка должна быть калиброванной, с ровным торцом без заусенцев.
В каком температурном диапазоне работает?
−20 °C…+80 °C.
