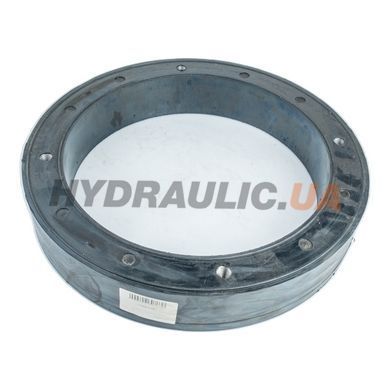

Демпферное (амортизационное) кольцо колокола A-400 производства OMT (Италия) — серия A, типоразмер ø400 мм. Предназначено для установки между колоколом электродвигателя (LMC400/LMG400) и крышкой гидробака для гашения вибраций трансмиссии и снижения уровня шума системы на 3–5 дБ.

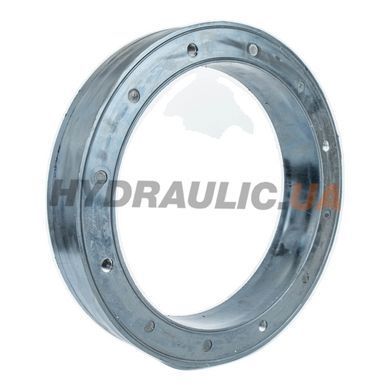

Конструкция: два стальных кольца с вулканизированной между ними маслостойкой резиной. Работает как механический фильтр высоких частот вибрации, передаваемых от двигателя и насоса на бак.
Габариты (по каталогу OMT, таблица 22): внешний диаметр B = 400 мм, центральное отверстие A = 311 мм, диаметр кольца болтов C = 350 мм, толщина D = 24 мм, высота втулки E = 69 мм, резьба монтажных отверстий F = M16.
Применение: устанавливается между колоколом ø400 мм (LMC400/LMG400) и крышкой гидробака для снижения шума и вибрации трансмиссии на 3–5 дБ.
| Артикул производителя | A-400 |
| Серия | A — anelli ammortizzanti / damping rings |
| Типоразмер (внешний ø) | 400 мм (для колокола LMC400/LMG400) |
| Центральное отверстие A | 311 мм |
| Внешний диаметр B | 400 мм |
| PCD кольца болтов C | 350 мм |
| Толщина D | 24 мм |
| Высота втулки E | 69 мм |
| Резьба монтажных отверстий F | M16 |
| Снижение шума | 3–5 дБ |
| Материал | Два стальных кольца с вулканизированной резиной между ними; масло-стойкая резина, +80°C max |
| Максимальная температура | до +80°C |
| Стойкость | К минеральным маслам; не совместимо с агрессивными растворителями |
| Производитель | OMT, Италия |
Подробные характеристики и чертёж — в техническом PDF (прикреплён во «Файлах»).
Куда именно устанавливается демпферное кольцо?
Между фланцем колокола (LMC400/LMG400) и отверстием в крышке гидробака. Крепление — 4 (или 8) болта M16 через отверстия в кольце. Все колебания мотор-насосного узла передаются на бак через резиновый слой, который гасит высокочастотную составляющую вибраций.
Действительно ли снижает шум на 3–5 дБ?
По данным OMT — да, при правильном монтаже и сбалансированной паре мотор-насос. Кольцо не компенсирует дисбаланс муфты или биение вала — лишь гасит структурную передачу шума.
Какой ресурс резинового элемента?
При условии температур до +80°C и контакта только с минеральным маслом — типовой ресурс 5–10 лет. Заменить необходимо при появлении трещин, осадки кольца > 1 мм или при контакте с агрессивными жидкостями.
Можно ли использовать с колоколами других размеров?
Нет — типоразмер A-400 рассчитан именно на колокола с фланцем ø400 мм (LMC400, LMG400, KTR PK400, OMT TH4 и аналоги). Для других размеров — A-200/250/300/350 (серия A от OMT).
Нужно ли смазывать кольцо при монтаже?
Нет — резиновая часть должна быть сухой. Болты M16 затягивать моментом 100 Н·м (крест-накрест, в 2 прохода), без пережима резины.
