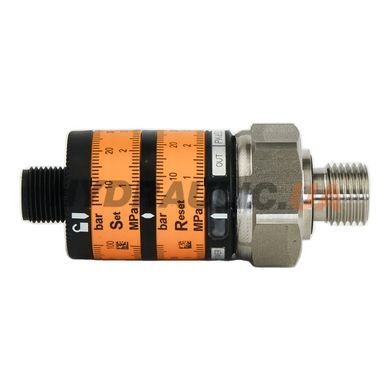

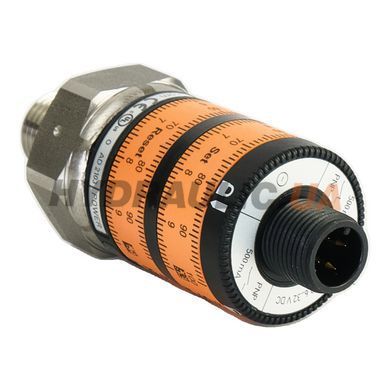

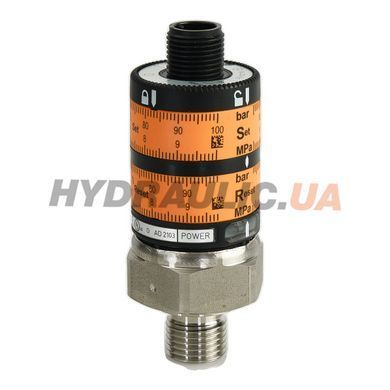

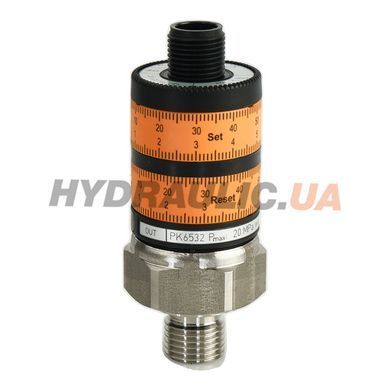

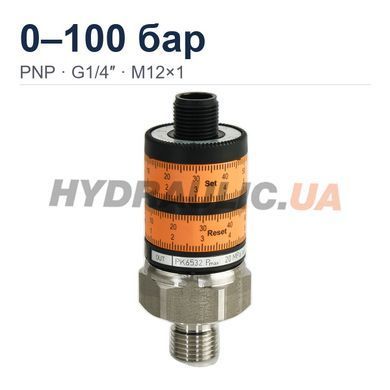

Электронный датчик-реле давления ifm PK6532 — компактный мониторинг давления с двумя цифровыми выходами PNP в комплементарном режиме (NO + NC) для контроля давления в гидравлических, пневматических и промышленных системах. Диапазон измерения 0-100 бар (0-10 МПа), точка срабатывания SP регулируется в пределах 5-100 бар, точка сброса rP — 3-98 бар (гистерезис задаётся пользователем). Регулировка — двумя механическими кольцами (setting rings) на корпусе, без внешнего программатора.

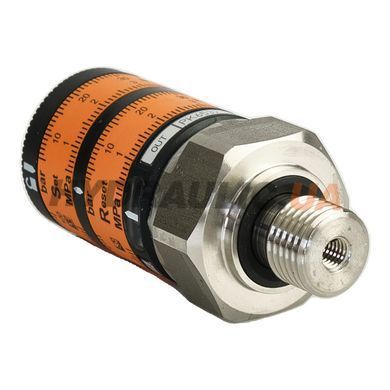

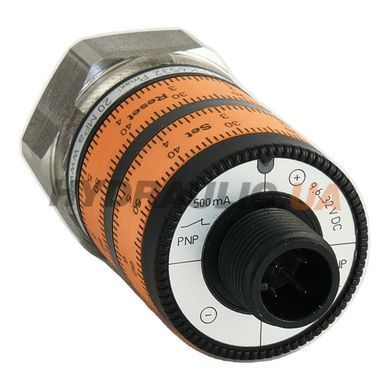

Сенсорный элемент — керамическая пьезорезистивная ячейка (стандарт ifm) с нержавеющим 316L корпусом и уплотнением FPM (Viton) по стандарту DIN 3869-14. Процессное присоединение — G1/4″ A (наружная резьба) с дополнительным внутренним присоединением M5 (для манифолд-монтажа). Электрическое подключение — M12 connector (4-pin), питание 9,6-32 В DC, потребление тока <25 мА. Каждый выход коммутирует до 500 мА с защитой от короткого замыкания и перегрузки.
Точность срабатывания <±2,5% FS, повторяемость <±0,5%, частота коммутации 100 Гц. Pmax (без сдвига) — 200 бар (20 МПа), бурстовое давление ≥1000 бар (100 МПа). Рабочий диапазон температур среды −25…+80°C, степень защиты IP67, MTTF 540 лет. Конструкция прошла EMC-сертификацию по EN 61000-4-2/3/4/5/6 и испытания на удар (50 g, 11 мс DIN IEC 68-2-27) и вибрацию (20 g, 10-2000 Гц DIN IEC 68-2-6). Масса 93 г, момент затяжки 25 Н·м.
Технические характеристики
| Гарантия | 12 мес |
| Страна производства | Германия |
| Производитель | ifm electronic |
| Артикул производителя | PK6532 (PK-100-SFG14-HCPKG/US/ /W) |
| Тип | Электронный датчик-реле давления, относительное давление |
| Диапазон измерения | 0-100 бар (0-10 МПа) |
| Точка срабатывания SP | 5-100 бар (0,5-10 МПа) |
| Точка сброса rP | 3-98 бар (0,3-9,8 МПа) |
| Pmax (без сдвига) | 200 бар (20 МПа) |
| Бурстовое давление (мин) | 1000 бар (100 МПа) |
| Выходы | 2 PNP (NO/NC complementary) |
| Коммутационный ток | 500 мА (защита от КЗ) |
| Частота коммутации | 100 Гц |
| Точность | <±2,5% FS |
| Повторяемость | <±0,5% |
| Дрейф температуры | ±0,5% / 10 K |
| Настройка | Setting rings (2 кольца) |
| Процессное присоединение | G1/4″ A нар. + M5 внутр. |
| Электрическое подключение | M12 connector, 4-pin |
| Напряжение питания | 9,6-32 В DC |
| Потребление тока | < 25 мА |
| Рабочий диапазон температур среды | −25…+80°C |
| Рабочий диапазон температур корпуса | −25…+80°C |
| Материал контактирующих частей | 316L + FPM (Viton) |
| Материал корпуса | PBT (Pocan), PC (Makrolon), 316L |
| Степень защиты | IP67 |
| Индикация | LED green (Power), LED yellow (Switching status) |
| Момент затяжки | 25 Н·м |
| Масса | 93 г |
| MTTF | 540 лет |
Габаритный чертёж
Габаритный чертёж и полная техническая документация — во вкладке «Файлы», PDF.
Преимущества
- Два независимых выхода NO+NC — одновременно алерт верхней границы и сброса без дополнительного реле
- Setting rings — настройка SP и rP без внешнего программатора или интерфейса
- Бурст 1000 бар — десятикратная перегрузочная способность относительно диапазона измерения
- Защита от короткого замыкания и перегрузки выходов — не нужно дополнительное реле развязки
- LED-индикация питания и состояния выхода — быстрая диагностика без разборки шкафа
- EMC-стойкость по всем EN 61000-4 пунктам — стабильная работа рядом с частотными приводами и клапанами
Применение
PK6532 устанавливается в гидравлических маслостанциях для контроля давления в напорной линии, в пневматических системах для мониторинга давления после фильтра-редуктора, в системах охлаждения станков для алерта падения давления воды, в мобильной гидравлике (коммунальная техника, сельхозмашины) для сигнализации превышения давления. Благодаря IP67, температурному диапазону −25…+80°C и высокой вибростойкости (20 g) сенсор подходит для outdoor-сценариев и оборудования с интенсивной вибрацией (гидроагрегаты экскаваторов, прессы).
Частые вопросы
Как настроить точку срабатывания?
Двумя setting rings на корпусе сенсора: одно регулирует SP (set point — точку включения), другое rP (reset point — точку выключения). Разница SP-rP = гистерезис. Шкала нанесена на кольцах, точная калибровка — по манометру.
Какой кабель использовать?
Стандартный M12×1 4-pin кодировка A. Подходят ifm E11145 (распаиваемый) или EVC490 (с готовым 2-м кабелем PUR). Распайка: 1=+U, 3=GND, 2=OUT2 (NC), 4=OUT1 (NO).
Чем отличается от Pnomek P16/P21?
P16/P21 — это аналоговые transmitter'ы (выход 4-20 мА или 0-10 В пропорционально давлению). PK6532 — это pressure switch с 2 цифровыми выходами (relay-like), которые переключаются в заданных точках. Для PLC с цифровыми входами подходит PK6532; для аналогового мониторинга — P16/P21.
Можно ли управлять клапанами напрямую?
Да, выходы 500 мА @ 32 В DC достаточно для прямого управления DIN 43650 соленоидными клапанами (типовое потребление катушки 800-1500 мА — в таком случае нужно дополнительное реле). Для непосредственного управления рекомендованы клапаны с низкопотребляющей катушкой (LED + diode rectifier).
Подходит ли для гидравлического масла?
Да, контактирующие части — 316L + FPM (Viton), совместимость с минеральными и синтетическими маслами, гидравлическими жидкостями HFC/HFD, водяными эмульсиями.
