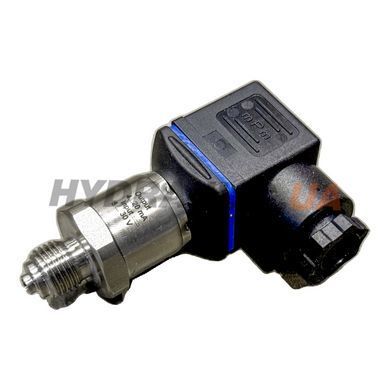

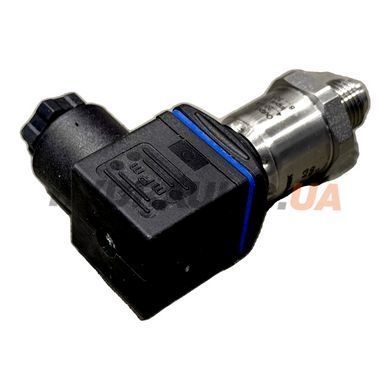

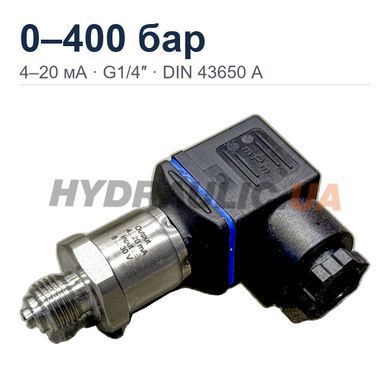

Датчик давления Pnomek P21 A3 T1 400 Z1 — пьезорезистивный преобразователь давления с диапазоном 0–400 бар и выходом 4–20 мА по двухпроводной схеме. Присоединение G1/4″, электрическое подключение — разъём DIN 43650 A. Чувствительный элемент — керамическая измерительная ячейка, корпус ультракомпактный. Производитель — Pnomek, Турция.
Технические характеристики
| Модель | P21 A3 T1 400 Z1 |
| Диапазон измерения | 0–400 бар |
| Максимальное давление | 700 бар |
| Выходной сигнал | 4–20 мА, двухпроводная схема |
| Напряжение питания | 8–30 В DC |
| Точность | < ±0,5 % FS при 25 °C; ≤ ±1 % FS в диапазоне 0…80 °C |
| Время отклика | < 5 мс |
| Присоединение | G1/4″ (код A3) |
| Электрическое подключение | разъём DIN 43650 A (код T1) |
| Материал корпуса | нержавеющая сталь 304 |
| Уплотнение | VITON (FKM) |
| Рабочая среда | сжатый воздух, жидкости, газы; вязкость 10–800 мм²/с |
| Ударопрочность | 30 g (DIN EN 60068-2-27) |
Подключение
Контакт 1 разъёма DIN 43650 — плюс питания, контакт 2 — минус; ток в этой цепи и есть сигнал. Кабельная розетка DIN 43650 A монтируется на кабель отдельно. Ток пересчитывается в давление линейно: 4 мА — 0 бар, 20 мА — 400 бар. Ток ниже 4 мА означает обрыв линии или отсутствие питания.
Код заказа
P21 — серия; уплотнение не указано, значит VITON; A3 — резьба G1/4″; T1 — разъём DIN 43650 A; 400 — верхний предел диапазона, бар; Z1 — выход 4–20 мА.
Полезное: подробнее в статье Как выбрать датчик давления для гидросистемы: диапазон, сигнал, резьба, разъем.
Вопросы и ответы
Что будет, если давление превысит верхний предел шкалы?
До 700 бар датчик не повреждается, но сигнал за пределами шкалы не соответствует реальному давлению. Рабочее давление должно быть в пределах шкалы.
Чем датчик отличается от реле давления?
Реле только замыкает или размыкает контакт на уставке. Датчик непрерывно передаёт значение давления, а пороги задаёт контроллер.
