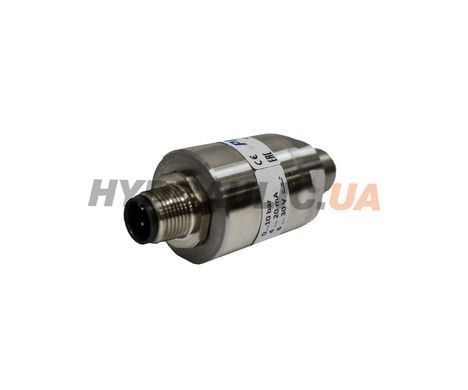

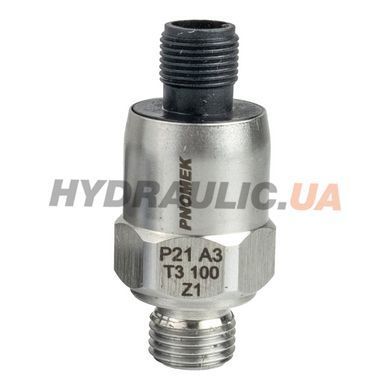

Датчик давления Pnomek P21 A3 T3 100 Z1 — пьезорезистивный преобразователь давления с диапазоном 0–100 бар и выходом 4–20 мА по двухпроводной схеме. Присоединение G1/4″, электрическое подключение — штекер M12×1 на 4 контакта. Чувствительный элемент — керамическая измерительная ячейка, корпус ультракомпактный. Производитель — Pnomek, Турция.
Технические характеристики
| Модель | P21 A3 T3 100 Z1 |
| Диапазон измерения | 0–100 бар |
| Максимальное давление | 250 бар |
| Выходной сигнал | 4–20 мА, двухпроводная схема |
| Напряжение питания | 8–30 В DC |
| Точность | < ±0,5 % FS при 25 °C; ≤ ±1 % FS в диапазоне 0…80 °C |
| Время отклика | < 5 мс |
| Присоединение | G1/4″ (код A3) |
| Электрическое подключение | штекер M12×1, 4 контакта (код T3) |
| Уплотнение | VITON (FKM) |
| Рабочая среда | сжатый воздух, жидкости, газы; вязкость 10–800 мм²/с |
| Ударопрочность | 30 g (DIN EN 60068-2-27) |
Подключение
Контакт 1 штекера M12 — плюс питания, контакт 3 — минус; ток в этой цепи и есть сигнал. Ток пересчитывается в давление линейно: 4 мА — 0 бар, 20 мА — 100 бар. Ток ниже 4 мА означает обрыв линии или отсутствие питания.
Код заказа
P21 — серия; уплотнение не указано, значит VITON; A3 — резьба G1/4″; T3 — штекер M12×1 на 4 контакта; 100 — верхний предел диапазона, бар; Z1 — выход 4–20 мА.
Вопросы и ответы
Что будет, если давление превысит верхний предел шкалы?
До 250 бар датчик не повреждается, но сигнал за пределами шкалы не соответствует реальному давлению. Рабочее давление должно быть в пределах шкалы.
Чем датчик отличается от реле давления?
Реле только замыкает или размыкает контакт на уставке. Датчик непрерывно передаёт значение давления, а пороги задаёт контроллер.
