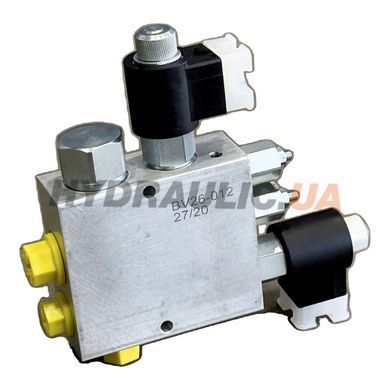

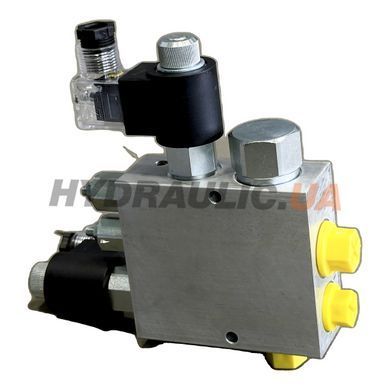

BV26-12 — гидравлический блок HPT (Hidropnevmotehnika, Болгария) для управления давлением в напорной линии: главный клапан с пилотным управлением, два пилотных предохранительных клапана с уставками 160 бар и 70 бар и два электромагнитных клапана в одном корпусе. Номинальный расход — 60 л/мин, максимальное давление — 200 бар.
Масло входит в порт P1 и проходит в порт P2 к потребителю; избыток главный клапан сбрасывает в бак (T). Электромагнитные клапаны переключают пилотную линию: уровень давления 160 бар, уровень 70 бар или разгрузка в бак — полная гидросхема приведена на чертеже ниже.
Суффикс -12 — катушки на 12 В DC: в изделиях HPT с электромагнитами число после дефиса означает напряжение (12 · 24 · 110 · 220). На корпусе блока выбито «BV26-012».
Технические характеристики
| Тип | блок предохранительных клапанов с электромагнитным управлением |
| Номинальный расход | 60 л/мин |
| Максимальное давление | 200 бар |
| Уставки пилотных клапанов | 160 бар и 70 бар |
| Электромагнитные клапаны | 2 шт., катушки 12 В DC |
| Порт P1 (вход) | M18×1,5 |
| Порт P2 (выход к потребителю) | M22×1,5 |
| Порт T (слив) | M22×1,5 |
| Габарит с катушками | 177 × 165 × 40 мм |
| Корпус блока | 102 × 90 × 40 мм |
| Крепление | 2 отверстия Ø6,5 мм, межосевое 78 мм |
| Производитель | HPT (Hidropnevmotehnika), Болгария |
Габаритный чертёж
| Размер | Значение |
|---|---|
| Габарит с катушками (Д × В × Ш) | 177 × 165 × 40 мм |
| Корпус блока | 102 × 90 × 40 мм |
| Крепёжные отверстия | 2 × Ø6,5 мм, межосевое 78 мм, 47 мм от торца |
| Порты T и P1 от низа корпуса | 52 и 19 мм |
| Порт P2 от торца | 26 мм |
Чертёж блока BV26 с гидросхемой по паспорту HPT. Паспорт производителя (PDF) — во вкладке «Файлы».
Применение
Гидросистемы мобильной техники с бортовой сетью 12 В, где давление в рабочей линии нужно переключать из кабины: два рабочих уровня (160 и 70 бар) и разгрузка насоса на холостом ходу без остановки двигателя. Для машин с бортсетью 24 В нужно исполнение с катушками 24 В.
Вопросы и ответы
Что означает «-12» в артикуле?
Напряжение катушек — 12 В постоянного тока. В маркировке HPT число после дефиса — код напряжения: 12, 24, 110 или 220.
Подойдёт ли блок для техники с бортсетью 24 В?
Нет, катушки 12 В на 24 В перегреются. Для 24-вольтовой сети нужно исполнение с катушками 24 В.
Какие резьбы портов?
Вход P1 — M18×1,5; выход P2 и слив T — M22×1,5. Под эти резьбы нужны фитинги с метрической резьбой и уплотнением торца.
Можно ли изменить уровни 160 и 70 бар?
Уставки задают пилотные предохранительные клапаны блока; для проверки и подстройки ставят манометр на линию P2. Предел — максимальное давление блока 200 бар.
