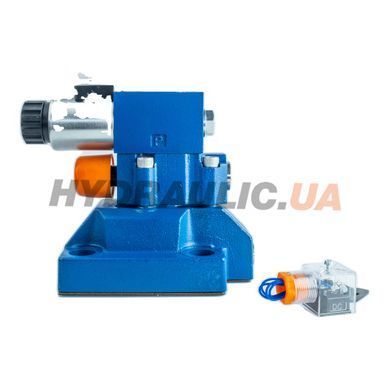

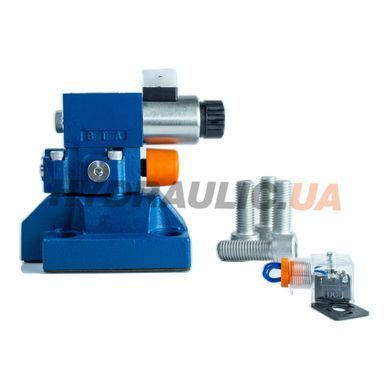

Предохранительный клапан модульного монтажа DBW30B2-50-200G24N9Z5L производства Oleodinamica Mozioni (Италия) — пилотный разгрузочный клапан типоразмера NG30 (ISO 4401-08) с электромагнитным управлением 24V DC. Вариант B2 — внутреннее пилотирование. Максимальное давление 200 bar, расход до 600 л/мин. Клеммное соединение DEUTSCH Z5L. Наибольший типоразмер серии DBW — для сверхвысокопроизводительных систем.
Расшифровка артикула DBW30B2-50-200G24N9Z5L
| DBW | Pilot-operated solenoid pressure unloading valve |
| 30 | Типоразмер NG30 (ISO 4401-08) |
| B2 | Вариант B, исполнение 2 (внутреннее пилотирование) |
| 50 | Серия 50 (5-е поколение) |
| 200 | Максимальное давление настройки 200 bar |
| G24 | Соленоид DC 24V |
| N9 | Без ручного дублирования |
| Z5L | Разъём DEUTSCH Z5L |
Технические характеристики
| Производитель | Oleodinamica Mozioni, Италия |
| Артикул производителя | DBW30B2-50-200G24N9Z5L |
| Типоразмер | NG30 / ISO 4401-08 |
| Тип клапана | Пилотный разгрузочный (вариант B2), соленоид 24V DC |
| Максимальное давление настройки | 200 bar |
| Максимальный расход | 600 л/мин |
| Напряжение питания соленоида | 24V DC |
| Тип разъёма | DEUTSCH Z5L |
| Рабочая жидкость | Минеральное масло HLP/HM, вязкость 10–380 cSt |
| Материал уплотнений | NBR (стандарт) |
| Диапазон рабочих температур | −20°C … +80°C |
| Монтаж | Стыковой (модульный) на плиту ISO 4401-08 |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Аналоги и совместимость
Функциональный аналог: Bosch Rexroth DBW30B2 (серия 50, 200 bar). Oleodinamica Mozioni производит по лицензированной спецификации Rexroth серии 50. Монтажные размеры субплиты ISO 4401-08 идентичны оригиналу Rexroth.
Преимущества
- NG30 — максимальный расход до 600 л/мин для сверхвысокопроизводительных гидростанций
- Вариант B2 — внутреннее пилотирование без отдельной линии X
- 200 bar — оптимально для промышленных и мобильных систем среднего давления с большим расходом
- Разъём DEUTSCH Z5L — IP65, надёжная работа в сложных условиях
- ISO 4401-08 — взаимозаменяемость с плитами Rexroth, Parker NG30
Типовое применение
Высокопроизводительные промышленные гидростанции (свыше 400 л/мин), крупнотоннажная мобильная техника (портовые перегружатели, судовые краны, крупные строительные машины), централизованные системы питания нескольких потребителей одновременно, металлургия и горнодобывающая техника.
Когда нужен NG30 вместо NG20?
NG30 выбирают когда системный насос имеет расход более 400 л/мин. DBW20 (NG20) рассчитан до 400 л/мин, DBW30 (NG30) — до 600 л/мин. При расходе 400–600 л/мин только DBW30 обеспечит корректное срабатывание без чрезмерного перепада давления на клапане.
Есть ли разница в монтажных размерах между DBW20 и DBW30?
Да, существенная. DBW20 монтируется на субплиту ISO 4401-07 (NG20), DBW30 — на ISO 4401-08 (NG30). Субплиты несовместимы. Перед заменой DBW20 на DBW30 необходима проверка и замена субплиты соответствующего размера.
Какова мощность соленоида для DBW30?
Соленоид DBW30 серии 50 потребляет ~40–50 Вт при 24V DC — несколько больше чем DBW10/DBW20 из-за большего размера золотника. Рекомендуется использовать стабилизированный блок питания с достаточным запасом тока (минимум 3А).
Нужна ли отдельная субплита для установки?
Да, клапан крепится на стандартную субплиту ISO 4401-07 (NG20) или ISO 4401-08 (NG30) с гидроотверстиями P-T-A-B-Y. Mozioni поставляет оригинальные субплиты; также подходят Rexroth, Vickers, Atos.
