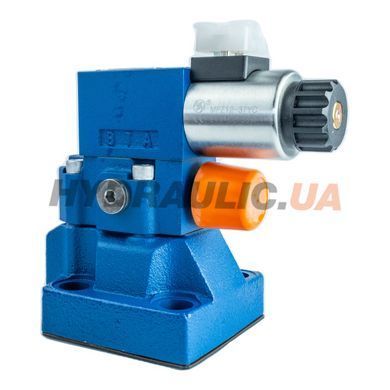

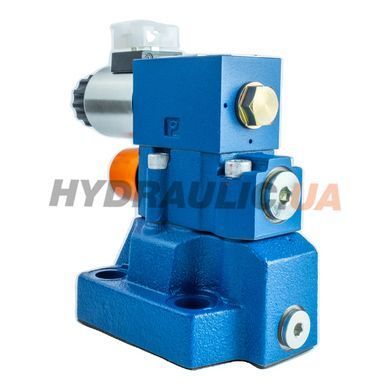

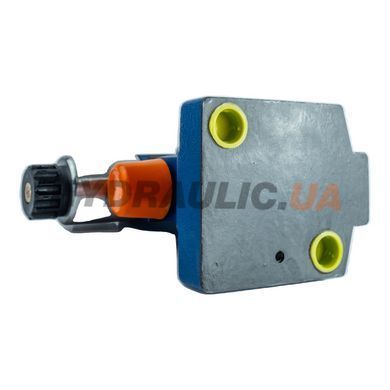

Предохранительный клапан модульного монтажа DBW20B2-50-200G24N9Z5L производства Oleodinamica Mozioni (Италия) — пилотный разгрузочный клапан типоразмера NG20 (ISO 4401-07) с электромагнитным управлением 24V DC. Вариант B2 — внутреннее пилотирование. Максимальное давление настройки 200 bar, расход до 400 л/мин. Клеммное соединение DEUTSCH Z5L.
Расшифровка артикула DBW20B2-50-200G24N9Z5L
| DBW | Pilot-operated solenoid pressure unloading valve |
| 20 | Типоразмер NG20 (ISO 4401-07) |
| B2 | Вариант B, исполнение 2 (внутреннее пилотирование) |
| 50 | Серия 50 (5-е поколение) |
| 200 | Максимальное давление настройки 200 bar |
| G24 | Соленоид DC 24V |
| N9 | Без ручного дублирования |
| Z5L | Разъём DEUTSCH Z5L |
Технические характеристики
| Производитель | Oleodinamica Mozioni, Италия |
| Артикул производителя | DBW20B2-50-200G24N9Z5L |
| Типоразмер | NG20 / ISO 4401-07 |
| Тип клапана | Пилотный разгрузочный (вариант B2), соленоид 24V DC |
| Максимальное давление настройки | 200 bar |
| Максимальный расход | 400 л/мин |
| Напряжение питания соленоида | 24V DC |
| Тип разъёма | DEUTSCH Z5L |
| Рабочая жидкость | Минеральное масло HLP/HM, вязкость 10–380 cSt |
| Материал уплотнений | NBR (стандарт) |
| Диапазон рабочих температур | −20°C … +80°C |
| Монтаж | Стыковой (модульный) на плиту ISO 4401-07 |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Аналоги и совместимость
Функциональный аналог: Bosch Rexroth DBW20B2 (серия 50, 200 bar). Oleodinamica Mozioni производит по лицензированной спецификации Rexroth серии 50. Монтажные размеры субплиты ISO 4401-07 идентичны оригиналу. Версия 200 bar — оптимальная для большинства стандартных промышленных гидросистем.
Преимущества
- Вариант B2 — внутреннее пилотирование без отдельной линии X, простой монтаж
- 200 bar — золотая середина: покрывает большинство промышленных применений NG20
- NG20 до 400 л/мин — для высокопроизводительных насосов и гидростанций
- Разъём DEUTSCH Z5L — IP65, надёжная работа в агрессивных условиях
- Совместимость ISO 4401-07 с плитами Rexroth, Parker, Bosch
Типовое применение
Промышленные гидравлические системы среднего-высокого давления (до 200 bar): металлообрабатывающие станки, гидравлические прессы среднего давления, грузоподъёмные механизмы, мобильная техника (погрузчики, экскаваторы), системы управления с ПЛК.
Подходит ли DBW20B2-50-200 для систем 350 bar?
Нет. Клапан DBW20B2-50-200 настроен на максимальное давление 200 bar и не защитит систему от превышения 200 bar. Для систем до 315 или 350 bar выбирайте соответствующие версии DBW20B2-50-315 или DBW20B2-50-350.
В чём разница между DBW20B2-50-200 и DBW20B2-50-315?
Разница только в предварительной настройке предохранительного клапана: 200 bar vs 315 bar. Конструктивно клапаны идентичны. Для системы 200 bar рекомендуется версия на 200 bar — менее вероятна постепенная разрегулировка пружины при работе на нижней границе диапазона 315 bar версии.
Сколько времени занимает монтаж DBW20B2 на субплиту NG20?
Монтаж на стандартную субплиту ISO 4401-07 занимает 10–15 минут: 4 крепёжных болта, уплотнения O-ring (входят в комплект поставки), подключение разъёма DEUTSCH Z5L. Специальный инструмент не требуется.
Нужна ли отдельная субплита для установки?
Да, клапан крепится на стандартную субплиту ISO 4401-07 (NG20) или ISO 4401-08 (NG30) с гидроотверстиями P-T-A-B-Y. Mozioni поставляет оригинальные субплиты; также подходят Rexroth, Vickers, Atos.
