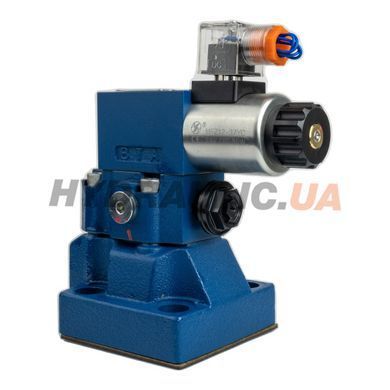

Предохранительный клапан модульного монтажа DBW20A2-50-315G24N9Z5L производства Oleodinamica Mozioni (Италия) — пилотный разгрузочный клапан (pilot-operated pressure unloading valve) типоразмера NG20 (ISO 4401-07) с электромагнитным управлением 24V DC. Обеспечивает дистанционную разгрузку насосной линии при подаче управляющего сигнала на соленоид, ограничивая максимальное давление до 315 bar. Расход до 400 л/мин. Клеммное соединение разъём DEUTSCH (Z5L). Вариант A2 — разгрузка с внешним пилотным давлением через порт X.
Расшифровка артикула DBW20A2-50-315G24N9Z5L
| DBW | Pilot-operated solenoid pressure unloading valve (пилотный соленоидный разгрузочный клапан) |
| 20 | Типоразмер NG20 (ISO 4401-07) |
| A2 | Функциональный вариант A, исполнение 2 (разгрузка с внешним пилотным давлением через порт X) |
| 50 | 5-е поколение (серия 50) |
| 315 | Максимальное давление настройки 315 bar |
| G24 | Соленоид DC 24V (Gleichstrom) |
| N9 | Без ручного аварийного дублирования |
| Z5L | Клеммное соединение разъём DEUTSCH (Z5L) |
Технические характеристики
| Производитель | Oleodinamica Mozioni, Италия |
| Артикул производителя | DBW20A2-50-315G24N9Z5L |
| Типоразмер | NG20 / ISO 4401-07 |
| Тип клапана | Пилотный разгрузочный, с соленоидным управлением |
| Максимальное давление настройки | 315 bar |
| Максимальный расход | 400 л/мин |
| Напряжение питания соленоида | 24V DC |
| Тип разъёма | DEUTSCH Z5L |
| Рабочая жидкость | Минеральное масло HLP/HM, вязкость 10–380 cSt |
| Материал уплотнений | NBR (стандарт) |
| Диапазон рабочих температур | −20°C … +80°C |
| Монтаж | Стыковой (модульный) на плиту ISO 4401-07 |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Аналоги и совместимость
Функциональный аналог: Bosch Rexroth DBW20A2 (серия 50). Oleodinamica Mozioni производит по лицензированной спецификации Rexroth серии 50. Монтажные размеры субплиты ISO 4401-07, гидравлическая схема и электрические параметры идентичны оригиналу Rexroth. Применяется как drop-in замена в системах NG20.
Преимущества
- Дистанционная электрическая разгрузка системы — насос выходит на нулевое давление при подаче 24V DC на соленоид
- NG20 обеспечивает расход до 400 л/мин — подходит для высокопроизводительных гидростанций
- Пилотная конструкция минимизирует гистерезис и обеспечивает стабильную настройку во всём диапазоне расходов
- Разъём DEUTSCH Z5L — защита IP65, стойкость к вибрации и промышленным средам
- ISO 4401-07 (NG20) — взаимозаменяемость с плитами Rexroth, Parker, Bosch
Типовое применение
Высокопроизводительные гидравлические системы промышленных прессов и линий (NG20 до 400 л/мин), мобильная техника повышенной мощности (карьерная техника, тяжёлые краны-манипуляторы), гидростанции с режимом энергосбережения в паузах цикла, централизованный контроль давления в многоконтурных системах.
Чем вариант A отличается от варианта B в DBW20?
DBW20A — разгрузка с внешним пилотным давлением через порт X: соленоид открывает пилотный канал, основной золотник разгружает линию P→T, пилотное давление поступает извне. DBW20B — аналогичная функция с внутренним пилотированием (без отдельной линии X). Вариант A применяют в системах с внешним пилотным давлением; B — с внутренним.
Какова потребляемая мощность соленоида 24V DC для DBW20?
Соленоид DBW20 серии 50: мощность ~30–40 Вт при 24V DC. Рекомендуемый блок питания — стабилизированный DC с защитой от перегрузки. При нестабильном питании возможно неполное срабатывание золотника.
Каков максимальный расход DBW20 по сравнению с DBW10?
DBW20 (NG20, ISO 4401-07) рассчитан на расход до 400 л/мин, тогда как DBW10 (NG10) — до 200 л/мин. Для систем с высокопроизводительными насосами свыше 200 л/мин рекомендуется DBW20.
Как подключить DBW20A2 к системе с ПЛК?
Клапан подключается через транзисторный выход ПЛК (NPN или PNP с соответствующим драйвером). Рекомендуется установить защитный диод параллельно катушке соленоида для подавления обратной ЭДС при отключении. Время срабатывания: ~50–100 мс.
