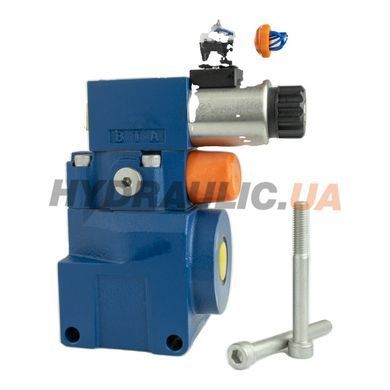

Предохранительный клапан резьбового монтажа DBW10BG2-50-315G24N9Z5L производства Oleodinamica Mozioni (Италия) — пилотный разгрузочный клапан (pilot-operated pressure unloading valve) типоразмера NG10 с соленоидным управлением 24V DC в резьбовом (in-line) исполнении G2. Вариант BG2: внутреннее пилотирование через канал вентилирования насоса, без внешней пилотной линии X — упрощает монтаж. Максимальное давление 315 bar, расход до 200 л/мин, разъём DEUTSCH Z5L. Функционально и конструктивно соответствует Bosch Rexroth DBW10B-G2-50-315G24N9Z5L.
Расшифровка артикула DBW10BG2-50-315G24N9Z5L
| DBW | Pilot-operated solenoid pressure unloading valve |
| 10 | Типоразмер NG10 |
| B | Вариант B (внутреннее пилотирование через канал вентилирования насоса) |
| G2 | Резьбовое (in-line) исполнение с трубным подключением |
| 50 | Серия 50 (5-е поколение) |
| 315 | Максимальное давление настройки 315 bar |
| G24 | Соленоид DC 24V |
| N9 | Без ручного дублирования |
| Z5L | Разъём DEUTSCH Z5L |
Технические характеристики
| Производитель | Oleodinamica Mozioni, Италия |
| Артикул производителя | DBW10BG2-50-315G24N9Z5L |
| Типоразмер | NG10 |
| Тип клапана | Пилотный разгрузочный (вариант BG2), резьбовое исполнение, соленоид 24V DC |
| Максимальное давление настройки | 315 bar |
| Максимальный расход | 200 л/мин |
| Напряжение питания соленоида | 24V DC |
| Тип разъёма | DEUTSCH Z5L |
| Тип монтажа | Резьбовой in-line (G2) |
| Рабочая жидкость | Минеральное масло HLP/HM, вязкость 10–380 cSt |
| Материал уплотнений | NBR (стандарт) |
| Диапазон рабочих температур | −20°C … +80°C |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Функциональные аналоги
Функциональные аналоги: Bosch Rexroth DBW10B-G2 (серия 50) — Oleodinamica Mozioni производит по лицензированной спецификации Rexroth серии 50. Резьбовые размеры, гидравлическая схема и электрические параметры идентичны оригиналу Rexroth. Применяется как drop-in замена в системах на базе Rexroth NG10 с резьбовым подключением и питанием 24V.
Преимущества
- Вариант B (внутреннее пилотирование) — не требует внешней пилотной линии X, упрощает монтаж
- Резьбовое исполнение G2 — монтаж без субплиты, непосредственно в трубопровод
- 315 bar + 200 л/мин — полное покрытие промышленных и мобильных применений NG10
- Разъём DEUTSCH Z5L — надёжное подключение, IP65, стойкость к вибрации
Типовое применение
Промышленные и мобильные гидросистемы без плитного монтажа: компактные гидростанции, мобильные краны и подъёмники, гидравлическое оборудование для ремонтных площадок, ретрофит существующих систем с трубной обвязкой. Идеально для замен, где субплита ISO 4401-05 недоступна или конструктивно невозможна.
В чём разница между DBW10BG2 и DBW10B2G2?
DBW10BG2 (без цифры между B и G) — базовый вариант B с резьбовым исполнением G2. DBW10B2G2 — вариант B2, который может отличаться конструкцией катушки или деталями крепления. Оба варианта выполняют идентичную функцию разгрузки с внутренним пилотированием. Для замены ориентируйтесь на точный артикул из документации.
Почему вариант B (без внешней пилотной линии) предпочтителен для большинства систем?
Вариант B автоматически использует внутреннее давление насоса через вентиляционный канал — не нужна отдельная трубная линия X. Это уменьшает количество соединений, риск утечек и время монтажа. Вариант A (с внешним пилотом X) целесообразен только в специфических схемах с независимым пилотным питанием.
Какая минимальная температура эксплуатации DBW10BG2-50-315G24N9Z5L?
−20°C для стандартного NBR исполнения. При работе ниже −20°C заказывайте вариант с FKM уплотнениями (суффикс -V), рассчитанными на −30…+150°C.
Есть ли этот клапан в наличии на складе?
Да, клапан DBW10BG2-50-315G24N9Z5L есть в наличии на складах по Украине. Актуальное количество и сроки доставки уточняйте у менеджеров hydraulic.ua.
