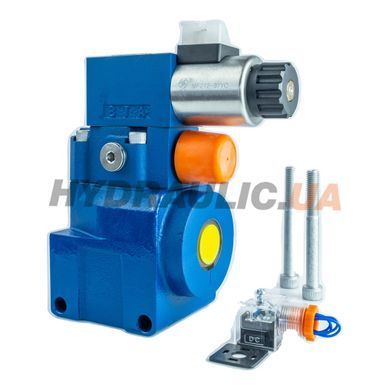

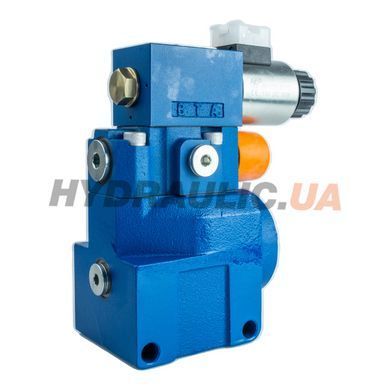

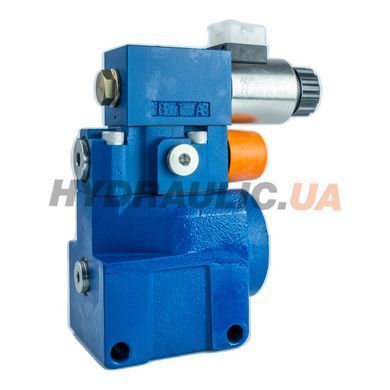

Предохранительный клапан резьбового монтажа DBW10BG2-50-315G12N9Z5L производства Oleodinamica Mozioni (Италия) — пилотный разгрузочный клапан (pilot-operated pressure unloading valve) типоразмера NG10 с соленоидным управлением 12V DC в резьбовом (in-line) исполнении G2. Суффикс BG2 означает вариант B (внутреннее пилотирование) с резьбовым трубным подключением. Максимальное давление 315 bar, расход до 200 л/мин, разъём DEUTSCH Z5L. Предназначен для систем с питанием 12V (транспортные средства, мобильная техника). Функционально и конструктивно соответствует Bosch Rexroth DBW10B-G2-50-315G12N9Z5L.
Расшифровка артикула DBW10BG2-50-315G12N9Z5L
| DBW | Pilot-operated solenoid pressure unloading valve |
| 10 | Типоразмер NG10 |
| B | Вариант B (внутреннее пилотирование через канал вентилирования насоса) |
| G2 | Резьбовое (in-line) исполнение с трубным подключением |
| 50 | Серия 50 (5-е поколение) |
| 315 | Максимальное давление настройки 315 bar |
| G12 | Соленоид DC 12V |
| N9 | Без ручного дублирования |
| Z5L | Разъём DEUTSCH Z5L |
Технические характеристики
| Производитель | Oleodinamica Mozioni, Италия |
| Артикул производителя | DBW10BG2-50-315G12N9Z5L |
| Типоразмер | NG10 |
| Тип клапана | Пилотный разгрузочный (вариант BG2), резьбовое исполнение, соленоид 12V DC |
| Максимальное давление настройки | 315 bar |
| Максимальный расход | 200 л/мин |
| Напряжение питания соленоида | 12V DC |
| Тип разъёма | DEUTSCH Z5L |
| Тип монтажа | Резьбовой in-line (G2) |
| Рабочая жидкость | Минеральное масло HLP/HM, вязкость 10–380 cSt |
| Материал уплотнений | NBR (стандарт) |
| Диапазон рабочих температур | −20°C … +80°C |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Функциональные аналоги
Функциональные аналоги: Bosch Rexroth DBW10B-G2 (серия 50) — Oleodinamica Mozioni производит по лицензированной спецификации Rexroth серии 50. Резьбовые размеры, гидравлическая схема и электрические параметры идентичны оригиналу Rexroth. Применяется как drop-in замена в системах на базе Rexroth NG10 с питанием 12V.
Преимущества
- 12V DC соленоид — идеально для мобильной техники с бортовой сетью 12V
- Резьбовое исполнение G2 — монтаж без субплиты, непосредственно в трубопровод
- 315 bar + 200 л/мин — полное покрытие промышленных и мобильных применений NG10
- Разъём DEUTSCH Z5L — надёжное подключение в полевых условиях, IP65, стойкость к вибрации
Типовое применение
Мобильная гидравлика с питанием от аккумулятора 12V: грузовики, прицепы, сельскохозяйственная техника, строительные машины, лесозаготовительное оборудование. Гидравлические системы без плитного монтажа — разгрузка насоса во время остановки или ожидания.
Почему для мобильной техники выбирают DBW10BG2 вместо стандартного DBW10B?
DBW10BG2 имеет два ключевых преимущества для мобильных машин: резьбовое исполнение G2 позволяет монтаж без субплиты в ограниченном пространстве, а вариант G12 соответствует стандартной бортовой сети 12V. Стандартный DBW10B (G24) требует дополнительного преобразователя напряжения.
Как проверить правильность настройки давления DBW10BG2 после монтажа?
Подключите манометр к линии P. Подайте питание 12V DC на соленоид — давление должно упасть до нуля (разгрузка). Снимите питание — давление должно подняться до настроенного значения. Если клапан не разгружает систему, проверьте напряжение (должно быть 10,8–13,8V), состояние уплотнений и чистоту фильтра.
Какая минимальная температура эксплуатации DBW10BG2-50-315G12N9Z5L?
−20°C для стандартного NBR исполнения. Для работы в суровых зимних условиях (ниже −20°C) заказывайте вариант с FKM уплотнениями (суффикс -V), рассчитанными на −30…+150°C.
Подходит ли DBW10BG2 для систем с частым включением/выключением насоса?
Да. Пилотный разгрузочный клапан DBW серии оптимизирован для циклической работы: быстрый переход между разгрузкой и рабочим давлением минимизирует тепловые потери и снижает нагрузку на насос при старте.
