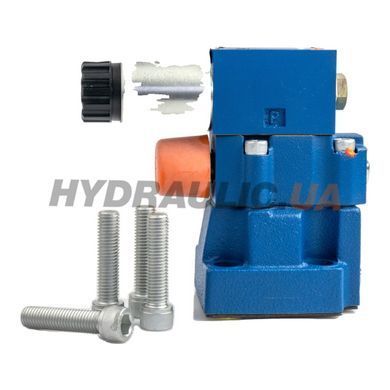

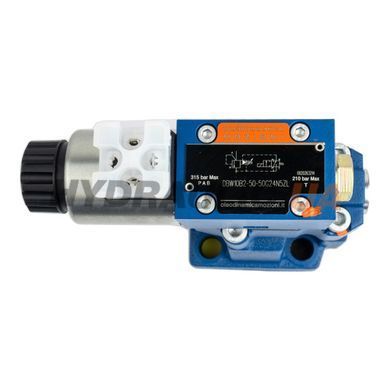

Предохранительный клапан стыкового монтажа DBW10B2-50-50G24N9Z5L производства Oleodinamica Mozioni (Италия) — пилотный разгрузочный клапан типоразмера NG10 (ISO 4401-05) с соленоидным управлением 24V DC. Пружина рассчитана на максимальное давление настройки 50 bar — специализированный вариант для низкодавящих гидравлических систем: подъёмников, вспомогательных контуров, систем смазки под давлением и пилотных линий.
Расшифровка артикула DBW10B2-50-50G24N9Z5L
| DBW | Pilot-operated solenoid pressure unloading valve |
| 10 | Типоразмер NG10 (ISO 4401-05) |
| B2 | Вариант B, исполнение 2 (внутреннее пилотирование) |
| 50 | Серия 50 (5-е поколение) |
| 50 | Максимальное давление настройки 50 bar |
| G24 | Соленоид DC 24V |
| N9 | Без ручного дублирования |
| Z5L | Разъём DEUTSCH Z5L |
Технические характеристики
| Производитель | Oleodinamica Mozioni, Италия |
| Артикул производителя | DBW10B2-50-50G24N9Z5L |
| Типоразмер | NG10 / ISO 4401-05 |
| Тип клапана | Пилотный разгрузочный (вариант B2), соленоид 24V DC |
| Максимальное давление настройки | 50 bar |
| Максимальный расход | 200 л/мин |
| Напряжение питания соленоида | 24V DC |
| Тип разъёма | DEUTSCH Z5L |
| Рабочая жидкость | Минеральное масло HLP/HM, вязкость 10–380 cSt |
| Материал уплотнений | NBR (стандарт) |
| Диапазон рабочих температур | −20°C … +80°C |
| Монтаж | Стыковой (модульный) на плиту ISO 4401-05 |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Функциональные аналоги
Функциональные аналоги: Bosch Rexroth DBW10B2 (серия 50) в исполнении с пружиной 50 bar — Oleodinamica Mozioni производит по лицензированной спецификации Rexroth серии 50. Монтажные размеры и гидравлическая схема идентичны оригиналу Rexroth.
Преимущества
- Низкий диапазон 5–50 bar — точное регулирование в пилотных и вспомогательных контурах
- Полные габаритные размеры NG10 — без переделки монтажной плиты при переходе с варианта 315 bar
- Разъём DEUTSCH Z5L — стандарт для промышленной и мобильной гидравлики
- Большой расход 200 л/мин при низком давлении — эффективный сброс избыточного потока
Типовое применение
Пилотные линии гидравлических систем, вспомогательные контуры смазки и охлаждения под давлением, системы откачки фильтрационного контура, гидравлические подъёмники и платформы малого давления, управляющие клапаны подпорного типа в схемах с противодавлением.
Почему для системы 50 bar нельзя использовать клапан 315 bar?
Клапан 315 bar имеет жёсткую пружину. При настройке в нижней части диапазона (5–50 bar) золотник нестабилен: малый перепад давления приводит к вибрации и гистерезису. Всегда выбирайте пружину, рассчитанную на ваш диапазон давления (+10–20% от Pmax системы).
Совместима ли монтажная плита с клапаном 50 bar и 315 bar одновременно?
Да. Все варианты DBW10B2 серии 50 имеют одинаковый корпус и монтажные размеры ISO 4401-05. Можно установить оба клапана на одну плиту в разных позициях без каких-либо адаптеров.
Какой минимальный расход для стабильной работы DBW10B2-50-50G24N9Z5L?
Минимальный расход для стабильной работы пилотного клапана — около 1–2 л/мин. Ниже этого значения рекомендуется проверить наличие минимального потока через клапан или рассмотреть клапан прямого действия DBDS.
Как настроить давление срабатывания клапана 50 bar?
Настройка выполняется регулировочным винтом на корпусе клапана при включённом насосе и выключенном соленоиде (клапан в режиме ограничения давления). Используйте калиброванный манометр в линии P. Фиксируйте положение винта контргайкой после настройки.
