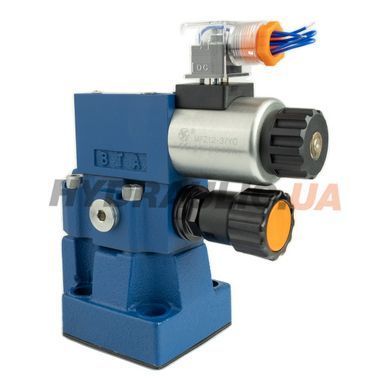

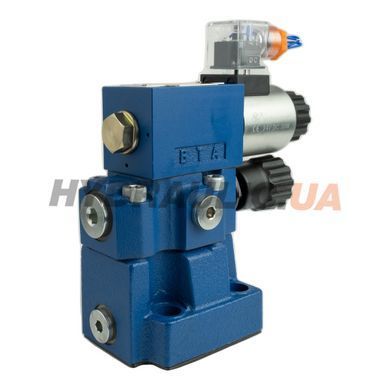

Предохранительный клапан стыкового монтажа DBW10B1-50-200G24N9Z5L производства Oleodinamica Mozioni (Италия) — пилотный разгрузочный клапан типоразмера NG10 (ISO 4401-05) с соленоидным управлением 24V DC. Вариант B1 (внутреннее пилотирование через вентиляционный канал насоса) с максимальным давлением настройки 200 bar. Клеммное соединение разъём DEUTSCH Z5L.
Расшифровка артикула DBW10B1-50-200G24N9Z5L
| DBW | Pilot-operated solenoid pressure unloading valve |
| 10 | Типоразмер NG10 (ISO 4401-05) |
| B1 | Вариант B, исполнение 1 (внутреннее пилотирование, одиночная катушка) |
| 50 | Серия 50 (5-е поколение) |
| 200 | Максимальное давление настройки 200 bar |
| G24 | Соленоид DC 24V |
| N9 | Без ручного дублирования |
| Z5L | Разъём DEUTSCH Z5L |
Технические характеристики
| Производитель | Oleodinamica Mozioni, Италия |
| Артикул производителя | DBW10B1-50-200G24N9Z5L |
| Типоразмер | NG10 / ISO 4401-05 |
| Тип клапана | Пилотный разгрузочный (вариант B), соленоид 24V DC |
| Максимальное давление настройки | 200 bar |
| Максимальный расход | 200 л/мин |
| Напряжение питания соленоида | 24V DC |
| Тип разъёма | DEUTSCH Z5L |
| Рабочая жидкость | Минеральное масло HLP/HM, вязкость 10–380 cSt |
| Материал уплотнений | NBR (стандарт) |
| Диапазон рабочих температур | −20°C … +80°C |
| Монтаж | Стыковой (модульный) на плиту ISO 4401-05 |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Функциональные аналоги
Функциональные аналоги: Bosch Rexroth DBW10B1 (серия 50) — Oleodinamica Mozioni производит по лицензированной спецификации Rexroth серии 50. Монтажные размеры и гидравлическая схема полностью соответствуют оригиналу Rexroth.
Преимущества
- Внутреннее пилотирование (вариант B) — не требует внешнего пилотного трубопровода
- Настройка на 200 bar — оптимальный выбор для систем среднего давления
- Разъём DEUTSCH Z5L — быстрое подключение, защита IP65, вибростойкость
- Компактный стыковой монтаж — клапан крепится непосредственно на распределительную плиту NG10
Типовое применение
Гидравлические системы металлообрабатывающих станков и прессов с давлением до 200 bar, мобильные краны и манипуляторы, грузовые подъёмники, промышленные гидростанции с электрической разгрузкой насоса в паузах цикла.
В чём разница между B1 и B2 в обозначении DBW10?
DBW10B1 — одиночная катушка соленоида (однопозиционное управление: вкл/выкл). DBW10B2 — двойная катушка или двухпозиционное исполнение с возможностью независимого управления двумя уровнями давления. Для большинства задач разгрузки насоса достаточно B1.
Как выбрать между 200 bar и 315 bar вариантом?
Выбирайте настройку на 10–20% выше максимального рабочего давления системы. Для систем с Pmax 160–180 bar достаточно 200 bar; для систем с Pmax 250–280 bar — берите 315 bar. Клапан с избыточным запасом по давлению может нестабильно срабатывать при настройке в нижнем диапазоне.
Можно ли заменить пружину для изменения диапазона давления?
Да, но только на авторизованном сервисе. Замена пружины требует полной перекалибровки клапана. На практике проще подобрать правильный артикул при заказе.
Какое минимальное давление настройки для DBW10B1-50-200?
Минимальное давление настройки — около 20–25 bar. Ниже этого значения пилотный клапан может нестабильно удерживать положение золотника из-за недостаточного перепада давления.
