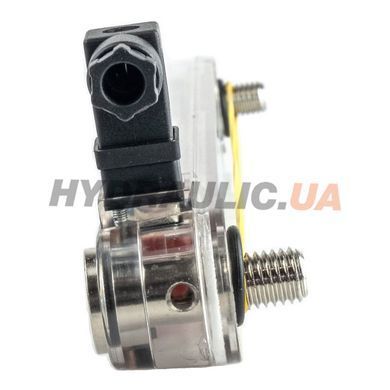

Электроконтактный указатель уровня масла LVK30AM122SSP01 производства MP Filtri (Италия) — серия LVK со встроенным reed-датчиком. Одновременно выполняет две функции: визуальный контроль уровня (поплавок в прозрачном корпусе) и электрический сигнал при падении уровня ниже критического (через геркон в головке).
Размер LVK 30 — корпус длиной 286 мм, межосевое расстояние крепёжных винтов 254 мм, монтажные винты M12. Исполнение 1 (NC (normally closed) — нормально замкнутый контакт при наличии жидкости) — стандартный на рынке для аварийного отключения электродвигателя. Версия S (без термостата), уплотнения A (NBR), исполнение P01 — стандарт MP Filtri.
Принцип работы: поплавок со встроенным магнитом движется вместе с уровнем жидкости; при падении ниже порога магнит переключает reed-сенсор, что даёт сухой контакт для PLC или реле управления. Максимальная коммутация: 250 В AC, 30 мА (стандарт reed-датчика).
Применение: автоматизированные маслостанции с контролем мин. уровня, промышленная гидравлика, гидроагрегаты.
| Артикул производителя | LVK30AM122SSP01 |
| Серия | LVK (Electrical + Visual Level) |
| Размер | LVK 30 (c/c 254 мм, корпус 286 мм) |
| Тип крепления | 2 винта M12 (M12) |
| Тип контакта | NC (normally closed) — нормально замкнутый контакт при наличии жидкости |
| Электрическая коммутация | 250 В AC, 30 мА (стандарт reed-датчика) |
| Версия | S — стандартная (без термостата и без PT100) |
| Уплотнения | NBR (серия A) — стандарт; FPM (Viton) — опция |
| Материал | Головка и поплавок — полиамид; винты — никелированная латунь; уплотнения — NBR (серия A) |
| Температурный диапазон жидкости | -20…+80°C |
| Масса | 0.250 kg |
| Исполнение | P01 (стандарт MP Filtri) |
| Производитель | MP Filtri, Италия |
Подробные характеристики, электрическая схема и чертёж — в техническом PDF (прикреплён во «Файлах»).
Чем NC-контакт (нормально замкнутый) лучше NO?
NC-контакт при наличии жидкости замкнут — при падении уровня ниже порога контакт размыкается. Это fail-safe схема: обрыв провода или сгорание датчика выглядит для PLC так же, как авария уровня → система останавливается. NO-контакт в тех же условиях не реагирует на обрыв.
Какая максимальная коммутационная мощность контакта?
Reed-сенсор LVK рассчитан на 250 В AC / 30 мА (resistive load). Для управления контактором электродвигателя нужно промежуточное реле — прямая коммутация катушки на 220 В недопустима.
Чем отличается LVK 30 от LVK 10 / LVK 20?
Это длина (c/c расстояние между крепёжными винтами): LVK 10 — 76 мм, LVK 20 — 127 мм, LVK 30 — 254 мм. Для глубоких гидробаков с большим запасом хода уровня используйте LVK 30.
Нужен ли термостат в этом исполнении?
Нет — в модели ...22S... буква S означает «Standard, без термостата». Если нужен контроль температуры масла, заказывайте версию T (с термостатом на 50/60/70°C) или P (с PT100).
Какой монтажный шаг винтов?
Два винта M12, межосевое расстояние 254 мм. Отверстия в баке — Ø12,5 мм сквозные. Уплотнение под головкой — кольцо NBR (входит в комплект).
