Штуцер с наружной резьбой BSP, плоское уплотнение, DIN 3852. Уплотняет плоской прокладкой по торцу, а не конусом и не резьбой.
Резьбы G 1/8 · G 1/4 · G 3/8 · G 1/2, под рукава от 5–6 мм.
⚠️ Прокладка обязательна. Цилиндрическая резьба G сама не уплотняет: без прокладки соединение течет независимо от усилия затяжки.
Номер стандарта в названии означает взаимозаменяемость: деталь стыкуется с любой другой по тому же номеру, независимо от производителя.
Класс — низкое давление: топливные, тормозные, смазочные и пневматические линии техники. «Низкое» здесь относительно гидравлики высокого давления: реальный рабочий диапазон ряда — 35–75 бар, и чем больше проход, тем ниже цифра. Точное значение для каждой позиции стоит в характеристиках.
Материал — сталь.
Схемы и чертежи
Доступные размеры

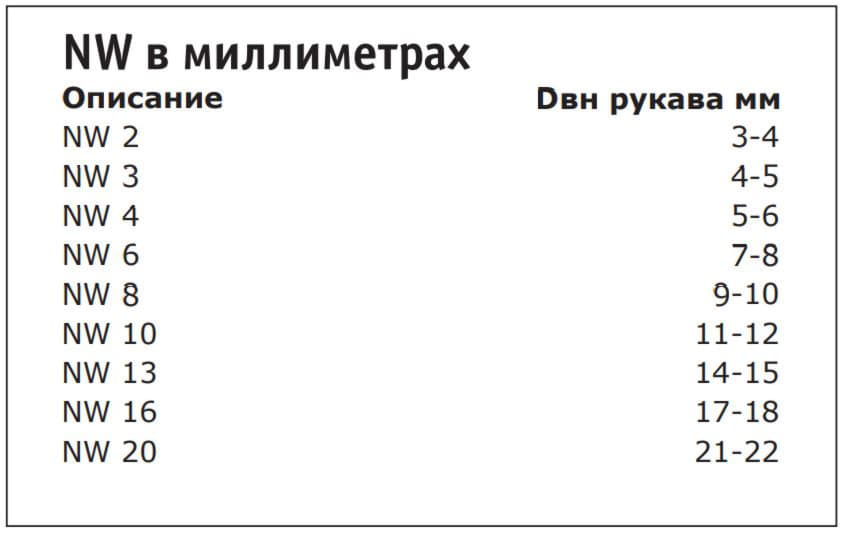

| Код продукции | Размер | Внутр. диам. шл. Мм | Тип | Резьба |
|---|---|---|---|---|
| 5810-02-04 | NW3 | 5-6 | M Плоское уплотнение | G 1/8″ |
| 5810-04-04 | NW4 | 5-6 | M Плоское уплотнение | G 1/4″ |
| 5810-04-06 | NW6 | 7-8 | M Плоское уплотнение | G 1/4″ |
| 5810-06-08 | NW8 | 9-10 | M Плоское уплотнение | G 3/8″ |
| 5810-08-10 | NW10 | 11-12 | M Плоское уплотнение | G 1/2″ |
| 5810-08-13* | NW13 | 14-15 | M Плоское уплотнение | G 1/2″ |
