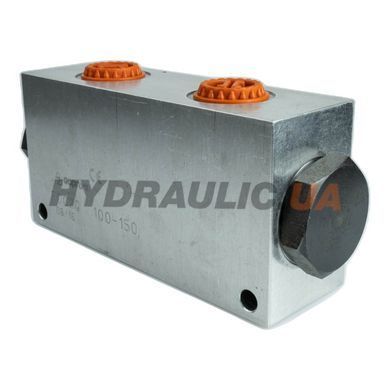

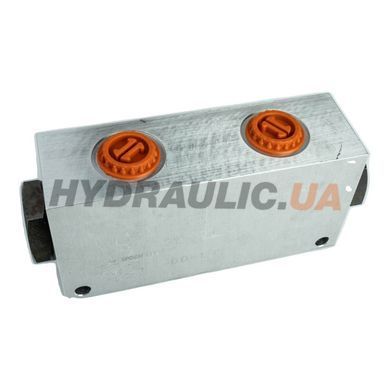

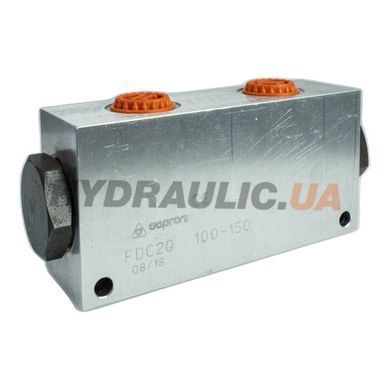

Разделитель потока FDC20 100-150 производства Caproni (Болгария) — спаренный шестерёнчатый разделитель-сумматор потока для трубопроводного монтажа. Артикул производителя FDC20 100-150. Максимальное рабочее давление 210 бар, диапазон входной подачи 80…150 л/мин. Присоединение: вход V — G 1" BSP, выходы C1, C2 — G 3/4" BSP.
Конструкция клапана типа FDC: две спаренные шестерённые секции соединены общим валом — объём жидкости, проходящий через каждую секцию, одинаков независимо от разницы давления на потребителях. При прямой подаче (вход V → выходы C1, C2) клапан делит поток пополам (50/50). При обратной подаче (C1, C2 → V) — объединяет потоки из двух линий в общий бак или насос. Точность распределения ±5% при перепаде давления 12 МПа между выходами.
Caproni FDC применяются для синхронизации двух гидроцилиндров (подъём кузова самосвала, аутригеры стреловых кранов, синхронные цилиндры манипуляторов), синхронного привода двух гидромоторов (приводы колёс самоходной техники, шнеки), симметричного распределения слива от цилиндров и моторов. Корпус для трубного монтажа (line-mounted) — подключение через резьбовые порты, без дополнительной плиты.
Рабочее масло: минеральное гидравлическое, вязкость 10…400 сСт, температурный диапазон -20…+80 °C, фильтрация не хуже 0,025 мм (25 мкм). Аналог конструкции: Vivoil RV/XV, Galtech FD, Bondioli & Pavesi. Корпус — чугун. Положение монтажа любое. Гарантия производителя 12 мес.
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Что обозначают числа в коде FDC20 100-150?
FDC — серия, 20 — типоразмер 20 (большая секция), второе число (например 100) — минимум входной подачи л/мин, третье (150) — максимум. Этот конкретный клапан рассчитан на подачу 80…150 л/мин и давление до 210 бар. Меньший типоразмер (FDC10) имеет более низкие диапазоны расхода.
Какова точность деления потока?
Стандарт ±5% при разнице давления 12 МПа между выходами C1 и C2. Для систем с потребностью в более высокой точности (± 1…2%) применяйте делители с аксиальным пакетом (Vivoil RV/XV) или электрогидравлическую синхронизацию по положению.
Можно ли использовать как сумматор обратного потока?
Да. FDC реверсивный — подача жидкости в порты C1 и C2 объединяет потоки в выход V. Это используется, например, для сбора слива с двух симметричных гидроцилиндров через один общий дроссель или фильтр.
Какой тип уплотнений и устойчив ли к синтетическим жидкостям?
Стандартное исполнение Caproni FDC — уплотнения BUNA-N (NBR) в комбинации с чугунным корпусом, предназначено для минерального гидромасла. Для работы на HFC, HFDU или фосфатных жидкостях нужно исполнение с FKM (Viton) — по прямому запросу у производителя.
Подходит ли для высокого давления свыше 210 бар?
210 бар — гарантированное Pmax непрерывного режима. Допустимые кратковременные пики до 230 бар (≤ 10% времени цикла). Для систем с постоянным давлением выше 210 бар используйте Vivoil XV (до 300 бар) — конструктивно усиленный вариант.
