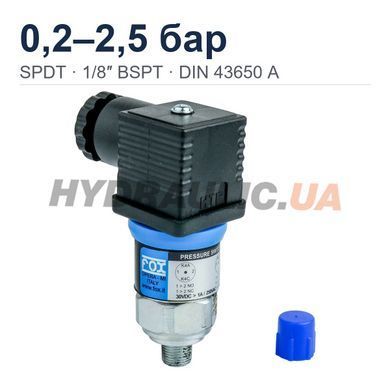

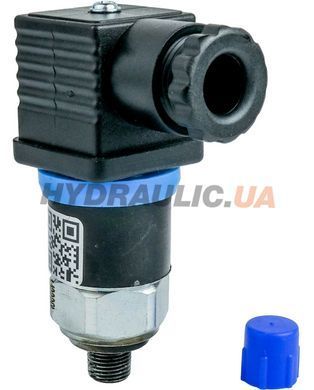

Реле давления Fox F4R2/M3 — механический регулируемый прессостат с мембраной и микропереключателем, который коммутирует электрическую цепь, когда давление в системе достигает заданной уставки. Диапазон настройки 0,2–2,5 бар, присоединение 1/8″ BSPT, электрическое подключение — разъём DIN 43650 A. Корпус из оцинкованной углеродистой стали, шестигранник 24 мм, масса 0,05 кг. Производитель — Fox, Италия.
Технические характеристики
| Модель | F4R2/M3 |
| Чувствительный элемент | мембрана |
| Диапазон настройки | 0,2–2,5 бар |
| Максимальное давление | 25 бар |
| Гистерезис | фиксированный, около 10 % верхнего предела (≈ 0,25 бар) |
| Погрешность срабатывания | ±4 % верхнего предела при 20 °C |
| Контакт | микропереключатель SPDT: COM, NO, NC |
| Коммутационная способность | 0,5 А при 250 В AC; 0,15 А при 110 В DC (каталог); 1 А при 30 В DC (маркировка корпуса) |
| Электрическое подключение | разъём DIN 43650 A, 30 × 30 мм (код M3) |
| Степень защиты | IP65 |
| Присоединение | 1/8″ BSPT, коническая наружная (код 2) |
| Материал корпуса | углеродистая сталь с цинкованием, шестигранник 24 мм |
| Уплотнение | NBR |
| Рабочая температура | −25…+85 °C |
| Частота переключений | до 90 циклов/мин |
| Механический ресурс | 10⁶ циклов (паспортное значение серии F4, испытание при 70 бар и 20 °C) |
| Габариты | высота 66 мм, ширина с разъёмом 52 мм, корпус Ø27 мм |
| Масса | 0,05 кг |
Габаритные размеры
Устройство и принцип действия
Давление среды действует на мембрану, которую уравновешивает пружина. Когда сила давления превышает усилие пружины, мембрана переключает микропереключатель: контакт NO замыкается, NC размыкается. Механические упоры защищают пружину и микропереключатель от перегрузки давлением. Монтажное положение — любое.
Гистерезис
Гистерезис — это разница между давлением, на котором реле срабатывает, и давлением, на котором контакт возвращается обратно. При росте давления NO замыкается точно на уставке, а размыкается только тогда, когда давление упадёт на величину гистерезиса. Без этого промежутка контакт «дрожал» бы от малейших пульсаций давления около уставки.
В серии F4 гистерезис фиксированный и зависит от исполнения: около 10 % верхнего предела диапазона у мембранных реле, 15 % — у поршневых, 25 % — у исполнения Y. Для F4R2/M3 это примерно 0,25 бар: если уставка 2,0 бар, контакт вернётся на 1,75 бар. Регулировать гистерезис нельзя, поэтому реле подбирают так, чтобы эта разница не мешала работе системы.
Настройка уставки
Точку срабатывания задаёт регулировочный винт внутри корпуса; его вращают шестигранным ключом на 2 мм. Вращение по часовой стрелке повышает уставку, против — понижает. Настраивают по контрольному манометру: давление в системе плавно поднимают до нужного значения и вращают винт, пока не сработает микропереключатель. Момент срабатывания удобно контролировать тестером в режиме прозвонки на паре контактов 1–3.
Подключение
Микропереключатель имеет перекидной контакт. На разъёме DIN 43650 контакт 1 — общий (C), 2 — NC, 3 — NO; так же обозначено на корпусе реле. Если нагрузка должна включаться при росте давления, её подключают через пару 1–3, если отключаться — через пару 1–2. Ток через контакт не должен превышать 0,5 А при 250 В переменного напряжения или 1 А при 30 В постоянного. Катушки контакторов и пускателей с большим током подключают через промежуточное реле.
Резьба 1/8″ BSPT коническая: герметичность обеспечивает сама резьба вместе с герметиком или лентой, без уплотнительной шайбы.
Применение
Диапазон 0,2–2,5 бар и максимальное давление 25 бар определяют место этого реле: контроль низкого давления в линиях смазки, сливных и дренажных линиях, в пневмолиниях до 2,5 бар. Для пневмосетей 6–10 бар подходит F4SP1/M3 (1–12 бар), а на напорную линию гидросистемы ставят поршневые исполнения с максимальным давлением 300–600 бар.
Исполнения серии F4
| Модель | Диапазон, бар | Чувствительный элемент | Макс. давление, бар | Присоединение |
|---|---|---|---|---|
| F4R2/M3 | 0,2–2,5 | мембрана | 25 | 1/8″ BSPT |
| F4SP1/M3 | 1–12 | поршень | 300 | G1/4″ |
| F4T1/M3 | 5–50 | поршень | 300 | G1/4″ |
| F4V1/M3 | 10–100 | поршень | 300 | G1/4″ |
| F4Z1/M3 | 20–300 | поршень | 400 | G1/4″ |
| F4Y1/M3 | 50–400 | поршень | 600 | G1/4″ |
Код заказа
F4 — серия; R — мембранное исполнение на 0,2–2,5 бар; код материала отсутствует, значит корпус из оцинкованной стали; 2 — резьба 1/8″ BSPT; код уплотнения отсутствует, значит NBR; /M3 — разъём DIN 43650 A 30 × 30 мм.
Вопросы и ответы
Чем мембранное реле отличается от поршневого?
У мембраны меньше гистерезис: около 10 % верхнего предела против 15 % у поршня, погрешность у обоих ±4 %. Максимальное давление мембранного исполнения R — 25 бар, поршневых исполнений серии — 300–600 бар.
Можно ли настроить точку отключения отдельно от точки включения?
Нет. Гистерезис у F4 фиксированный, настраивается только точка срабатывания. Если нужны две независимые точки, ставят два реле или электронное реле давления с программируемым сбросом.
Поставляется ли реле с настроенной уставкой?
Заводская уставка в коде этой позиции не указана, поэтому реле настраивают на месте по манометру. Производитель выпускает F4 и с заводской настройкой: тогда в коде стоит значение уставки в барах и буква D (срабатывание на падении давления) или U (на росте).
Подходит ли реле для гидравлического масла?
Да. Уплотнение NBR совместимо с минеральными гидравлическими маслами, рабочая температура реле −25…+85 °C. Для других сред серия F4 имеет исполнения с уплотнениями Viton, EPDM, HNBR или PTFE.
