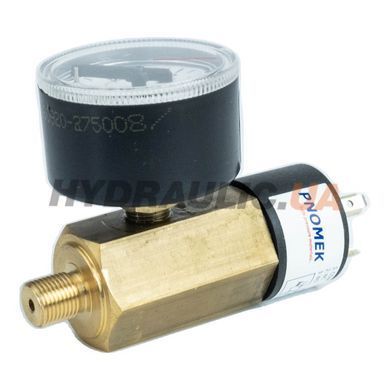

Реле давления Pnomek DSM Y A4 DAC 001,3Y — механический регулятор-выключатель давления со встроенным стрелочным манометром Ø40 мм для контроля давления в пневматических, гидравлических и технологических магистралях. Рабочий диапазон 0,2-2 бар, точка срабатывания заводской настройки — 1,3 бар на возрастании давления (код Y = rise set pressure). Декодирование артикула: Y — корпус латунь MS58; A4 — присоединение G1/8″; DAC — контакты NO/NC через разъём DIN 43650; 001 — диапазон 0,2-2 бар; 3 — set value 1,3 бар; Y — rise set.

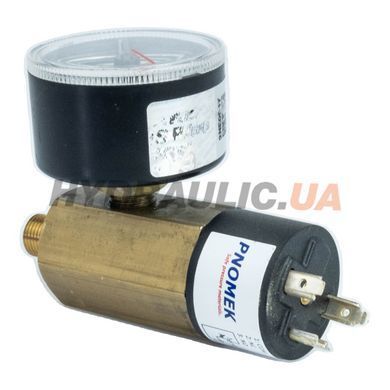

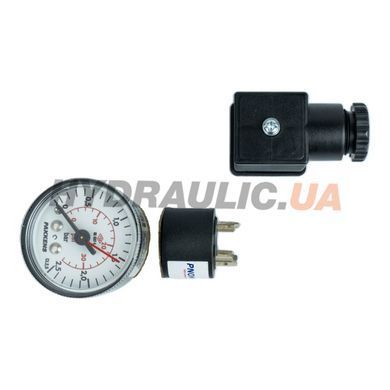

Принцип работы — мембранный (Diaphragm type): давление среды действует на мембрану, которая через механическую тягу переключает микровыключатель. Контакты SPDT (Common, NO, NC) коммутируют нагрузку до 250 В AC, 5 А. Электрическое подключение — стандартный DIN 43650 socket с уплотнением (разъём-розетка в комплект включена). Манометр Ø40 мм Pmax 2,5 бар визуально отображает текущее давление, что упрощает наладку и эксплуатацию без дополнительного измерительного прибора. Максимальное системное давление (Pmax) — 40 бар (без повреждения мембраны), хотя рабочий диапазон ограничен 2 бар через диафрагму.
Конструкция с уплотнениями NBR и латунным корпусом совместима со сжатым воздухом, минеральным маслом, водой и нейтральными газами. Рабочий диапазон температур −40…+90°C, ресурс — 5 миллионов рабочих циклов, вибропрочность 20 g (DIN EN 60068-2-27, 30 мин), ударостойкость 30 g. Гистерезис при рабочем давлении 1 бар составляет 0,10-0,20 бар (мин./макс. по заводскому графику). Производитель — турецкая Pnomek (Бурса).
Технические характеристики
| Гарантия | 12 мес |
| Страна производства | Турция |
| Производитель | Pnomek |
| Артикул производителя | DSM Y A4 DAC 001,3Y |
| Серия | DSM (Pressure Switch with manometer) |
| Тип | Мембранный, со встроенным манометром |
| Диапазон рабочего давления | 0,2-2 бар |
| Заводская настройка | 1,3 бар (на возрастании, rise) |
| Максимальное системное давление (Pmax) | 40 бар |
| Гистерезис @ 1 бар | 0,10-0,20 бар |
| Повторяемость | ±1% от set value |
| Манометр | Ø40 мм, шкала 0-2,5 бар |
| Гидравлическое присоединение | G1/8″ |
| Корпус | Латунь MS58 |
| Контакты | NO/NC (DAC, DIN 43650 socket) |
| Электрические параметры контактов | 250 В AC, 5 А |
| Уплотнение | NBR |
| Рабочий диапазон температур | −40…+90°C |
| Вязкость среды | 10-800 мм²/с |
| Ресурс | 5 000 000 циклов |
| Вибропрочность | 20 g (DIN EN 60068-2-27, 30 мин) |
| Ударостойкость | 30 g |
Габаритный чертёж
Габаритный чертёж и полная техническая документация — во вкладке «Файлы», PDF.
Преимущества серии DSM
- Встроенный манометр Ø40 — визуальный контроль давления без дополнительного прибора
- Заводская настройка на 1,3 бар (Y rise set) — готов к установке без последующей калибровки
- Стандартный DIN 43650 разъём в комплекте — быстрый монтаж без перепайки
- Латунный корпус MS58 — коррозионная стойкость в пневматических и гидравлических магистралях
- Ресурс 5 млн циклов — для регулярного срабатывания в замкнутом контуре управления
- NO + NC контакты — реализация как алерта падения, так и превышения давления
Применение
DSM Y A4 DAC 001,3Y устанавливается в пневматических компрессорных установках для автоматического включения/выключения компрессора при заданном давлении в ресивере, в системах вакуумной обвязки для контроля давления в фильтре-сепараторе, в малых гидравлических агрегатах для сигнализации состояния напорной линии, в системах HVAC для контроля давления теплоносителя, в медицинском оборудовании (стерилизаторы, респираторы низкого давления). Благодаря визуальному манометру и установленному set point 1,3 бар реле подходит для систем со стабилизацией давления в узком диапазоне 1-2 бар.
Частые вопросы
Что означает кодирование DSM Y A4 DAC 001,3Y?
Y = латунный корпус MS58; A4 = механическое присоединение G1/8″; DAC = NO/NC контакты через DIN 43650 socket; 001 = диапазон 0,2-2 бар; 3 = set value 1,3 бар; Y = rise set (срабатывание на возрастании давления, в отличие от D — drop set).
Как перенастроить точку срабатывания?
Сложить корпус (M3 винт под DIN 43650 socket), повернуть регулировочный винт по соответствующей шкале (грубо) и проверить фактическое значение по встроенному манометру. Для точной калибровки — подключить к стенду с эталонным манометром.
Можно ли заменить NO на NC контакт?
Да, в исполнении DAC есть 3 выхода: COM (1), NC (2), NO (3). Выбор коммутационной логики — в схеме подключения. NO замыкается при возрастании давления выше set point; NC размыкается.
Чем отличается от исполнения DSM Y A4 DAC 012,..Y?
DSM ...001... — это диапазон 0,2-2 бар; DSM ...012... — диапазон 1-12 бар. Это разные мембраны и пружины — замена не взаимозаменяема.
Можно ли использовать в гидравлической маслостанции?
Да, латунный корпус и NBR уплотнения совместимы с минеральным и синтетическим маслом, вязкость 10-800 мм²/с. Для давления выше 2 бар (типовое значение в маслостанции 100-200 бар) — НЕ этот DSM; нужен DSM с диапазоном 1-12 бар + редуктор давления перед ним или электронный PK6532.
