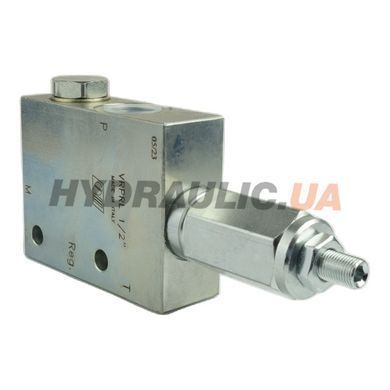

Клапан редукционно-переливной прямого действия VRPRL 1/2" серии VRPRL производства Oleodinamica Marchesini (Италия) — артикул производителя V0707/060. Поддерживает постоянное пониженное давление на выходе Reg. независимо от давления основного контура на входе P. Имеет встроенный обратный клапан, позволяющий свободный возврат масла в обратном направлении. Присоединение P, T, Reg. — G 1/2" (BSPP). Максимальный расход 30 л/мин, настройка 10-60 бар (стандартный диапазон), максимальное давление на входе 350 бар.
Серия VRPRL (Valvole Riduttrici di Pressione Diretta con Ritorno Libero, Direct Acting Pressure Reducing Valves with Check Valve) — это клапаны снижения давления прямого действия со встроенным обратным клапаном. Предназначены для обеспечения стабильного пониженного давления во вторичном контуре (например, контур пилотного управления, низконапорная линия управления), когда основной контур работает на более высоком давлении. Принцип работы: когда давление в Reg. достигает настроенного значения, клапан частично перекрывает проход с P к Reg., сбрасывая излишек в T — таким образом поддерживается заданное значение давления на выходе.
Подключение: P — основная линия с более высоким давлением, Reg. — линия к потребителю (с пониженным давлением), T — сливная линия в бак. Встроенный обратный клапан обеспечивает свободный поток в обратном направлении (Reg. → P) — это важно для контуров с реверсивным потоком, где потребитель может создавать «обратный удар». Утечка — 70 куб.см/мин (при 350 бар на P) — это нормальный показатель для клапанов прямого действия.
Конструкция: корпус — оцинкованная сталь, внутренние детали — закалённая и шлифованная сталь, уплотнения BUNA-N (NBR). Габариты: L = 70 мм, L1 = 168 мм, высота H = 55 мм, шестигранник S = 30 мм, масса 1,468 кг. Рабочая температура масла 50 °C, вязкость 30 сСт. Совместимость: HL, HLP, HM минеральные масла. Доступные диапазоны пружин: 10-60 бар (этот вариант, COD/060) и 35-180 бар (стандарт, COD/180). Гарантия 12 мес.
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Чем редукционный клапан отличается от предохранительного?
Предохранительный клапан сбрасывает давление в бак при превышении настроенного значения — защищает систему. Редукционный клапан ПОДДЕРЖИВАЕТ ПОСТОЯННОЕ пониженное давление на выходе — он активно регулирует проход с основной линии, обеспечивая стабильное давление для потребителя. Разные задачи: предохранительный — защита от превышения; редукционный — обеспечение пониженного рабочего давления.
Что означает «прямого действия»?
«Прямого действия» (direct acting) — клапан управляется непосредственно пружиной и давлением в Reg., БЕЗ пилотного контура. Более простая конструкция, более быстрый отклик, но меньшая точность при изменениях расхода. Для больших расходов и прецизионного регулирования используется клапан с пилотным управлением (другая серия).
Что даёт встроенный обратный клапан?
Он пропускает свободный поток в обратном направлении (Reg. → P) — обходит редукционную часть. Без него при «обратном ударе» со стороны потребителя масло не смогло бы вернуться через закрытый редукционный клапан — это могло бы создать пик давления в Reg. Обратный клапан делает систему устойчивой к реверсивным нагрузкам.
Как настроить клапан?
1. Снимите защитный колпачок с регулировочного винта. 2. Запустите насос и подайте давление в P (выше 60 бар). 3. Измерьте давление в Reg. манометром. 4. Поверните винт по часовой стрелке — давление в Reg. растёт; против часовой — уменьшается. Один оборот ≈ 10-12 бар (для пружины 10-60 бар). 5. Зафиксируйте контргайкой.
Почему Pmax_input = 350 бар, а выхода — 60 бар?
VRPRL выполняет функцию «понижающего трансформатора давления»: основная линия может иметь высокое давление (до 350 бар — Pmax корпуса), а выход Reg. поддерживается на стабильном пониженном уровне (10-60 бар для этой версии). Это позволяет интегрировать клапан в системы с мощным насосом для одновременного питания основного контура и чувствительного пилотного контура управления.
