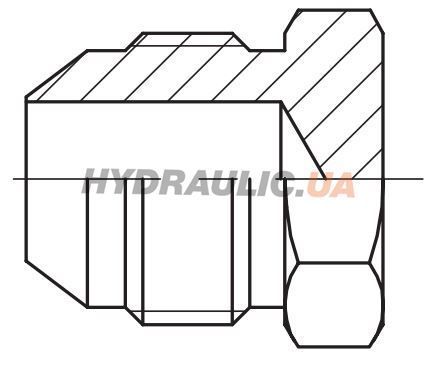

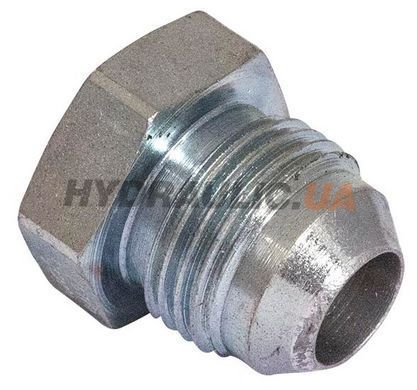

Пробка (заглушка) штуцер наружная резьба JIC, J PLU
Соединение JIC (Joint Industrial Council, американский стандарт) по стандарту Автомобильного инженерного общества (SAE J514) и ISO 8434-2:2007 по дюймовым резьбам и углом конуса уплотнения 37°. Штуцер JIC имеет цилиндрическую резьбу и наружный конус 37°. Фитинг JIC имеет накидную гайку с цилиндрической резьбой и внутренний конус 37°.
Подключение фитингов типа JIC ведет начало в области техники трубных соединений и было разработано в США в 50-е годы для соединений труб отбортовкой.
Фитинги JIC можно легко узнать по характерному уплотнительному конусу, он особенно заметен на фитингах с внешней резьбой. Подключение фитингов JIC к шлангам или трубам часто называют также соединением JIC-74°. Эти серии фитингов имеют американскую резьбу типа UN/UNF для наружной и внутренней резьбы. UNF/UTS (Unified Thread Standard) – дюймовая цилиндрическая резьба широко распространена в США и Канаде.
Код продукции | Тип | Размер трубы | Резьба |
---|---|---|---|
7691-00-07 | J PLU | 6 | 7/16" - 20 UNF |
7691-00-08 | J PLU | 8 | 1/2" - 20 UNF |
7691-00-09 | J PLU | 10 | 9/16" - 18 UNF |
7691-00-12 | J PLU | 12 | 3/4" - 16 UNF |
7691-00-14 | J PLU | 14,15,16 | 7/8" - 14 UNF |
7691-00-17 | J PLU | 18,2 | 1. 1/16" - 12 UNF |
7691-00-19 | J PLU | 22 | 1. 3/16" - 12 UNF |
7691-00-21 | J PLU | 25 | 1. 5/16" - 12 UNF |
7691-00-26 | J PLUы | 30,32 | 1. 5/8" - 12 UNF |
7691-00-30 | J PLU | 38 | 1. 7/8" - 12 UNF |
7691-00-40 | J PLU | 50 | 2. 1/2" - 12 UNF |
