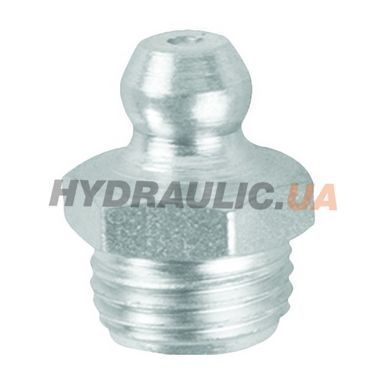

Пресс-масленка шариковая прямая 1/4″-28UNF/SAE — штуцер подачи пластичной смазки по DIN 71412, форма A (прямая, 180°). Производитель — UMETA, Германия. Поставляется поштучно.
Длину резьбовой ножки 5,5 мм сверяют с глубиной резьбового отверстия в узле: короткая ножка не достанет до канала, слишком длинная упрётся в дно и не даст головке сесть на место. Резьба UNF по стандарту SAE — цилиндрическая, встречается на американской и сельхозтехнике. С метрической M6×1,0 имеет близкий диаметр, но другой профиль витка.
Технические характеристики
| Стандарт | DIN 71412, форма A (180°) |
| Резьба (GW) | 1/4″-28UNF/SAE, дюймовая цилиндрическая UNF (SAE) |
| Общая длина (L1) | 15 мм |
| Длина резьбовой ножки (L2) | 5,5 мм |
| Размер под ключ (SW) | 7 мм, шестигранник |
| Диаметр головки | 6,5 (−0,2) мм |
| Материал | сталь 11SMnPb30+C, закалённая |
| Покрытие | цинкование с пассивацией |
| Твёрдость рабочего торца | от 550 HV |
| Артикул производителя | 1100737, 1110737, 1120737 |
| Упаковка | поштучно |
Конструкция
- Шарико-пружинный обратный клапан. Удерживает смазку в канале и закрывает вход от пыли и влаги в промежутке между смазываниями.
- Головка Ø 6,5 мм. Стандартный профиль DIN 71412 — на неё садится любая серийная муфта или наконечник шприца.
- Закалка рабочего торца от 550 HV. Требование стандарта: кромка головки не сбивается муфтой при посменном смазывании.
- Шестигранник 7 мм. Монтаж ключом с контролем момента, без обжима головки пассатижами.
- Другие материалы под заказ. Исполнение в латуни и нержавеющих сталях V2A / V4A — по запросу производителя.
Где применяется
Точки смазки с резьбой 1/4″-28UNF/SAE — это подшипниковые узлы и опоры, шарниры, карданные и приводные валы, линейные направляющие и ходовые винты, оси, корпуса гидроцилиндров, промышленные цепные передачи.
Прямое исполнение применяют там, где к головке есть свободный подход шприцом по оси отверстия. Если доступ ограничен, в этой резьбе берут угловое исполнение 45° или 90°.
Совместимость
Профиль головки стандартный, поэтому позиция работает с любым шприцом для смазки — рычажным, пневматическим или аккумуляторным — через обычную четырёхлепестковую муфту. Для плотных узлов и частого обслуживания производитель рекомендует гидравлическую захватную муфту: она фиксируется на головке и не срывается под давлением.
Точки на технике, работающей в пыли или грязи, закрывают защитным колпачком. Изношенную или сломанную маслёнку выкручивают экстрактором, который заодно восстанавливает резьбу в отверстии.
Ограничения
Пресс-масленка защищает точку смазки от внешней грязи и влаги, но не выполняет функцию уплотнения против внутреннего давления в узле — это прямо указывает производитель.
Перед монтажом проверяют свободное пространство вокруг точки: муфта шприца должна садиться на головку полностью, иначе подача смазки пойдёт мимо канала.
