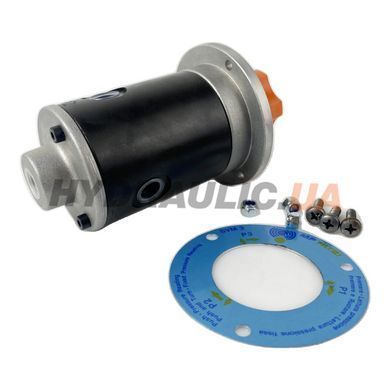

Переключатель манометра 3-точковый SVM3G1AP01 G 1/4″, 400 бар, NBR | MP Filtri, Италия

Переключатель манометра (gauge isolator / pressure gauge selector valve) серии SVM на 3 точки измерения производства MP Filtri (Италия), артикул SVM3G1AP01. Позволяет измерять давление в 3 разных точках гидравлической системы с помощью одного манометра. Подключение измерительных точек — G 1/4″ (3 порта), рабочее давление до 400 бар, уплотнения NBR, исполнение P01 (стандарт MP Filtri).

Принцип работы: ручка-кнопка переключателя поворачивается в нужную позицию (1 из 3), при этом соответствующий канал соединяется с манометром. Остальные 2 канала закрыты — манометр защищён от давления в незадействованных точках. Инструкция оператора: кнопка не нажата — манометр изолирован от давления (стандартное состояние покоя, давление в манометре сброшено в бак через дренажный порт T); нажата и отпущена — кратковременное измерение; нажата и повёрнута — фиксация для непрерывного измерения в выбранной точке. Для снятия давления после измерения кнопка возвращается в ненажатое положение.

Назначение — многоточечный мониторинг давления в компактных гидросистемах (один насос с 2-3 контролируемыми точками, например: давление на выходе насоса, давление перед фильтром, давление после клапана уменьшения). Один манометр вместо трёх экономит средства и пространство на гидроагрегате, плюс защищает манометр от пульсации давления в незадействованных точках. SVM3 — компактная версия SVM6 для систем с меньшим количеством контрольных точек.

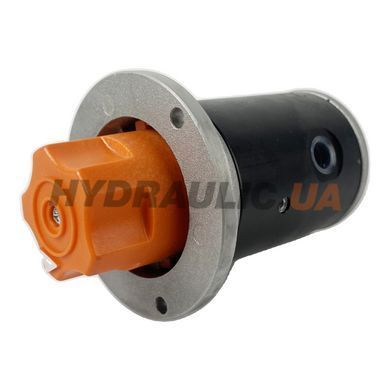

Конструкция: корпус — чугун, фланец и крышка — анодированный алюминий, ручка-кнопка и кольцо-гайка — нейлон, винты-гайки — оцинкованная и фосфатированная сталь, поршень — сталь. Диаметр фланца Ø80 мм, диаметр корпуса Ø60 мм, высота 103 мм (от фланца до низа), отверстие в панели Ø61 мм + 3 отверстия Ø5,5 под крепление (фиксация под 120°). Масса 1,547 кг. Рабочая температура −25…+100 °C. Опциональное исполнение V — уплотнения FPM для фосфат-эфирных жидкостей. Дренажный порт T подключается к баку.

Технические характеристики

Габаритный чертёж

Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».

Преимущества многоточечного контроля

• Один манометр на 3 точки — экономия 2× от цены манометров и пространства на панели
• Защита манометра от постоянного давления в неактивных точках — продлевает ресурс до 5-7 лет
• Быстрая диагностика проблем в гидросистеме — оператор переключает между точками за секунды
• Рабочее давление 400 бар — совместим с типовыми промышленными гидросистемами (200-350 бар) с запасом
• Корпус из чугуна — устойчив к вибрации спецтехники и ударным нагрузкам при переключениях

Применение

SVM3 устанавливается на компактных гидроагрегатах (типично 1-2 насоса, 2-3 контрольные точки), в малых маслостанциях, на сервисных стендах для диагностики гидросистем лёгких грузовиков и спецтехники, в системах с гидроаккумулятором (точки: выход насоса / давление аккумулятора / нагруженная линия). Дренажный порт T обязательно подключается к баку — без него при переключении в гидроконтуре возникнет гидроудар. Для систем с большим количеством точек используйте SVM6 (6 точек) — тот же конструктив, но с 6 портами.

Частые вопросы

Когда выбирать SVM3 вместо SVM6?
SVM3 (3 точки) — для компактных систем с небольшим количеством контрольных точек, где SVM6 был бы переплатой. Типично 2-3 точки используются в гидроагрегатах с одним насосом и 2-3 контролируемыми магистралями. SVM6 (6 точек) — для сложных систем с несколькими насосами, контурами фильтрации, контролем до/после клапанов.

Можно ли добавить точки к SVM3 позже?
Нет. Количество точек фиксировано конструктивно: 3 порта в SVM3, 6 портов в SVM6. Для расширения придётся заменить переключатель или установить параллельно ещё один SVM3.

Куда подключается порт T?
Порт T (дренаж) обязательно подключается к баку сливной магистралью. Назначение — сброс давления во внутренней полости переключателя когда ручка не нажата, для снятия давления с манометра. Без подключения T манометр будет удерживать остаточное давление последней точки и отображать искажённые данные при следующем измерении.

Защищает ли манометр от гидроудара при переключении?
Да — конструкция переключателя постепенно (плавно) открывает канал манометра. Избежать гидроудара полностью не удастся (скачки давления при переходе с точки с низким давлением на точку с 350 бар), поэтому рекомендуется добавлять демпфирующий дроссель (snubber) на входе манометра при работе с резкими скачками давления.

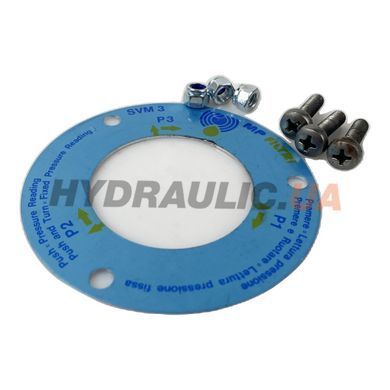

Как крепить на панель?
Внешний монтаж (external mount) — фланец прилегает к внешней стороне панели, корпус выступает внутрь. Внутренний монтаж (internal mount) — корпус выступает наружу. Отверстия в панели: Ø61 мм центральное (для SVM3) + 3 отверстия Ø5,5 под M5 на диаметре 70 мм, распределены через 120°. Крепление — 3 винта M5 (поставляются в комплекте).
