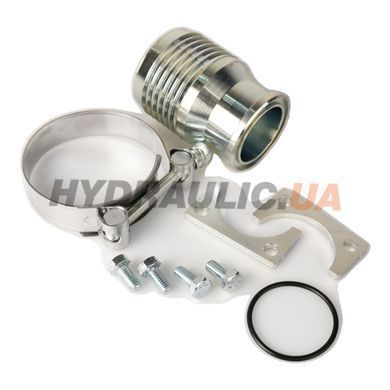

Патрубок всасывающий прямой OMFB 15511200632 — заводской suction fitting серии 155112 для линии всасывания тандемных PTO-насосов TWINFLOW 76+76 и регулируемых PPV. Внутренний диаметр под шланг Ø63 мм (D=63 мм), посадка под внешний диаметр шланга DE 74-79 мм, длина посадочной части V=79 мм, масса 0,8 кг. Версия 0° (без изгиба) — для случаев, когда всасывающий шланг выходит из бака соосно валу насоса.
Увеличенный диаметр Ø63 мм используется там, где двухсекционный насос TWINFLOW 76+76 работает на полных оборотах и суммарный поток всасывания достигает 150+ л/мин — Ø50 мм в таком режиме даёт кавитацию. Крепление на насос — фланцевое, уплотнение фланца — O-ring (входит в комплект), фиксация шланга — хомутом.
OMFB S.p.A. (Бергамо, Италия) — accessory-программа серии 155112 для тяжёлых компоновок тандемных и регулируемых насосов. Артикул производителя — 15511200632 (1С код MI_OMFB-180-40).
Технические характеристики
| Гарантия | 12 мес |
| Страна производства | Италия |
| Производитель | OMFB |
| Артикул производителя | 15511200632 |
| Серия | 155112 (Suction fittings PPV / TWINFLOW 76+76) |
| Тип | Всасывающий прямой патрубок (0°) |
| Диаметр посадки под шланг (D) | Ø63 мм |
| Внешний диаметр шланга (DE) | 74-79 мм |
| Длина посадочной части (V) | 79 мм |
| Масса | 0,8 кг |
| Совместимые насосы | OMFB TWINFLOW 76+76, PPV |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) — во вкладке «Файлы» и галерее товара.
Преимущества
- Увеличенное сечение Ø63 мм — без падения давления всасывания при суммарном потоке 150+ л/мин на тандемном TWINFLOW 76+76
- Прямой патрубок (0°) — минимальное гидравлическое сопротивление, без потерь на колене
- Заводская геометрия OMFB — полная совместимость с фланцем TWINFLOW и PPV
- Комплект с O-ring + хомутом — готов к установке
Применение
Линия всасывания тандемных PTO-насосов TWINFLOW 76+76 — типичная конфигурация на самосвалах с опциональным вторым гидроконтуром (подъёмник + лебёдка/манипулятор), тяжёлых мусоровозах с двухсекционным приводом, машинах дорожно-строительной техники. Шасси — Scania R, Mercedes-Benz Actros, MAN TGX, Volvo FH, DAF XF.
Частые вопросы
Почему 1С код MI_OMFB-180-40 а артикул производителя 15511200632?
1С код — внутренний код /поставщика для удобства заказа (180-40 = 180-серия, 40 мм типоразмер по классификации поставщика). Артикул производителя — 15511200632 (OMFB каталог 155112).
Когда нужен Ø63 мм а не Ø50 мм?
На тандемном TWINFLOW 76+76 при суммарном потоке более 130 л/мин — Ø50 мм даёт скорость потока >2 м/с и кавитацию. Ø63 мм удерживает скорость ≤1 м/с — оптимальный режим всасывания.
Можно ли этот патрубок с регулируемым насосом PPV?
Да — фланец PPV также примет патрубок из серии 155112 с соответствующим фланец-комплектом (например, 15511300408 для G1½″ резьбовых версий). Прямой 15511200632 крепится на штатный фланцевый вход.
Какие варианты углов есть для шланга Ø63 мм?
OMFB серия 155112 для D=63 предлагает: прямой 0° (15511200632), угловой 45° (15511245639), угловой 90° (15511290634). Выбор по компоновке.
