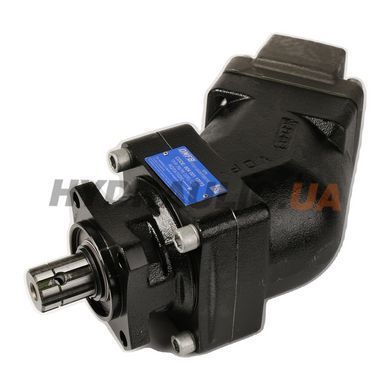

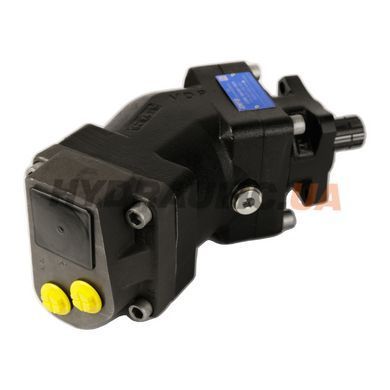

Тандемный аксиально-поршневой насос OMFB TwinFlow 76/76 RIGHT ISO 60400117673 — агрегат из двух поршневых секций по 76 см³/об для крупнотоннажных грузовых тягачей. Правое вращение (RIGHT), ISO 4-болтовый SAE B фланец. Обеспечивает питание двух отдельных гидравлических контуров большого объёма от одного ВОМ тягача.
Модель 76/76 является старшей в линейке TwinFlow и ориентирована на технику с повышенными расходными характеристиками: крупнотоннажные мультилифты, агрегаты с гидравлическим манипулятором и самосвальным кузовом. Масса агрегата ~24,5 кг, максимальная скорость 1800 об/мин.
Технические характеристики
| Артикул производителя (MPN) | 60400117673 |
| Серия | TwinFlow 76/76 RIGHT ISO |
| Бренд | OMFB |
| Страна производства | Италия |
| Тип насоса | Тандемный аксиально-поршневой, 2 секции |
| Рабочий объём (каждая секция) | 76 см³/об |
| Максимальное давление | 350 бар |
| Максимальная скорость | 1800 об/мин |
| Направление вращения | Правое (RIGHT) |
| Фланец крепления | ISO 4-болтовый (SAE B) |
| Порт всасывания | G1¼" BSP |
| Порт нагнетания (каждая секция) | G1" BSP |
| Масса | ~24,5 кг |
| Гарантия | 12 мес |

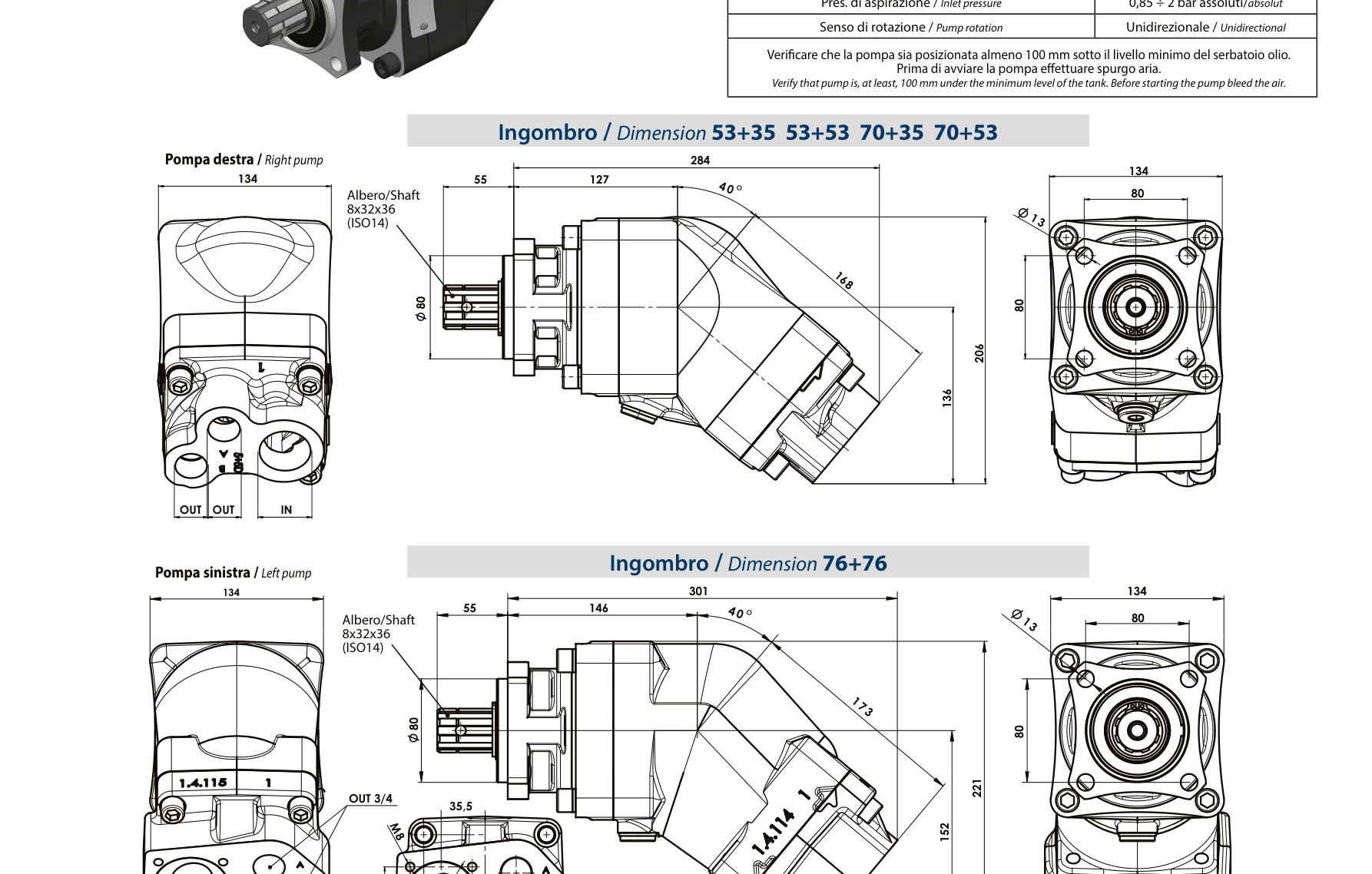

Габаритный чертёж
.jpg)
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Преимущества OMFB TwinFlow 76/76
- Два контура по 76 см³/об — до ~137 л/мин из каждой секции при 1800 об/мин
- Один входной фланец ISO SAE B — упрощённый монтаж там, где ВОМ одна точка отбора
- Давление 350 бар в каждой секции — полноценное питание самых тяжёлых цилиндров и моторов
- Секции гидравлически независимы: разное давление и расход в каждом контуре
- Производство Италия, соответствие директиве 2006/42/EC
Применение
Предназначен для крупнотоннажных тягачей SCANIA R-series, VOLVO FH, MAN TGX с мощными ВОМ. Используется на мультилифтах, грузоподъёмных манипуляторах в сочетании с самосвальным кузовом, где оба контура требуют большого расхода.
В чём разница между TwinFlow 53/53 и 76/76?
Обе модели имеют одинаковую конструкцию тандемного агрегата. Разница — в рабочем объёме секций: 53 против 76 см³/об. TwinFlow 76/76 подаёт больший поток и весит на ~4,5 кг больше.
Какая максимальная нагрузка на вал?
Допустимая радиальная и осевая нагрузка указана в технической документации PDF. Для прямого соединения с ВОМ без карданного вала смотрите таблицу допустимых нагрузок в чертеже.
Подходит ли TwinFlow 76/76 для ВОМ мощностью 100 кВт+?
Агрегат рассчитан на работу с мощными ВОМ. Проверяйте соответствие по крутящему моменту и частоте вращения — данные в PDF-документации.
