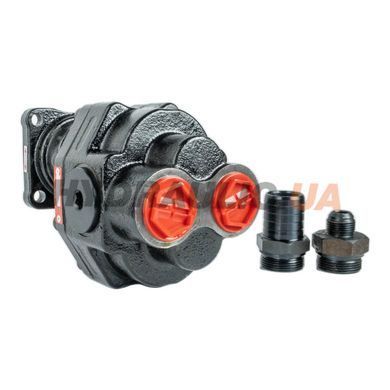

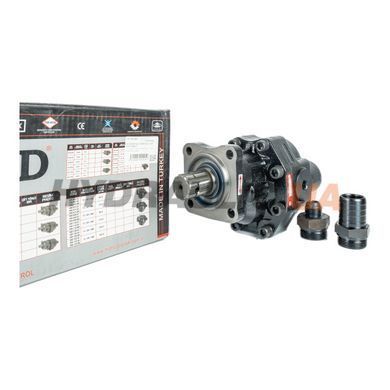

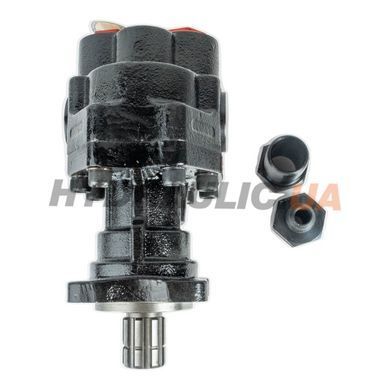

Насос шестерённый ISO 351 090 BR HVD 90 см³, 245 бар, двусторонний | HVD, Италия

Насос шестерённый ISO 351 090 BR итальянского производителя HVD — гидравлический насос платформы TRC 35-серии с рабочим объёмом 90 см³/об и максимальным рабочим давлением 245 бар. Исполнение BR (Bi-Rotational / двусторонний) — насос работает в двух направлениях вращения вала.

Платформа 351 (group 3.5) — переходная серия между group 3 и group 4 в классификации HVD. Геометрия корпуса и фланца ISO 4-fori совпадает с group 3, но усиленная конструкция подшипниковых опор позволяет выдержать более высокое давление 245 бар при бо́льшем объёме 90 см³. Это делает серию 35 оптимальной для применений, где нужен компромисс между компактностью group 3 и мощностью group 4.

При 1500 об/мин теоретическая подача составляет 13,5 л/мин; на типовых мобильных оборотах 2000 об/мин — 18,0 л/мин. Работа на максимальных 245 бар × 13,5 л/мин требует электропривода мощностью ≥5,5 кВт (с учётом КПД).

Технические характеристики

Габаритный чертёж

Габаритный чертёж и техническая документация (PDF — заводской чертёж HVD «Насос 35 серия») доступны в галерее товара и во вкладке «Файлы».

Преимущества серии HVD TRC 35

• 245 бар при 90 см³ — более высокая производительность по давлению по сравнению со стандартным group 3 (220 бар при 8,5 см³)
• Двустороннее исполнение (BR) — реверсивная работа без изменения конструкции
• Совместимость ISO 4-fori — взаимозаменяемость со стандартным group 3
• Усиленные подшипниковые опоры — ресурс на максимальном давлении
• Алюминиевый корпус — баланс веса и теплопроводности

Применение

Гидроагрегаты с повышенными требованиями к давлению: приводы КОМ коммерческих грузовиков с гидробортами и манипуляторами, гидросистемы строительной техники (экскаваторы-погрузчики, телескопические погрузчики), стационарные гидростанции с электроприводом 1500 об/мин и производительностью 12-14 л/мин. Реверсивные применения — шнеки, конвейеры, гидромоторы вращения.

Частые вопросы

Чем серия 35 (351) отличается от стандартного group 3 (301)?
Геометрически — тот же ISO 4-fori фланец и одинаковые межосевые расстояния. Внутренне — усиленные подшипниковые опоры, другой материал зубчатых колёс (термообработанная сталь), пересмотренные стенки корпуса. Это позволяет поднять максимальное давление с 220 до 245 бар при том же объёме ~90 см³.

Можно ли заменить старый group 3 на этот насос?
Да — крепление и порты идентичны. При замене с 301 085 BR (8,5 см³, 220 бар) на 351 090 BR (90 см³, 245 бар) вы получите +5,9% подачи и +11% давления. Проверьте, что приводной двигатель имеет достаточный запас мощности (≥5,5 кВт вместо 5 кВт).

Какой реальный поток при 1500 об/мин?
Теоретическая подача 9 × 1500 / 1000 = 13,5 л/мин. Реальная (с КПД 88-92%) ≈ 11,9-12,4 л/мин. На 2000 об/мин — 18,0 / 15,8-16,6 л/мин. Реальный КПД зависит от рабочего давления — на 245 бар ниже чем на 100 бар.

Какой минимальный класс чистоты масла?
NAS 1638 кл. 11 (или ISO 4406 20/17) для работы с давлением до 245 бар. Загрязнение масла абразивом (металлическая стружка, пыль) при высоком давлении уничтожает подшипники за считанные сотни часов. Используйте всасывающий фильтр 80-125 мкм + напорный фильтр 10-25 мкм β=75-100.

Нужен ли подпор на всасывании?
Да, как и для всех шестерённых насосов. Давление на входе должно быть от -0,3 бар (вакуум) до +2 бар избыточного. Длительный вакуум >0,3 бар вызывает кавитацию — это слышно как характерное «звяканье» из насоса. Расположите бак выше насоса или установите подкачивающий центробежный насос.
