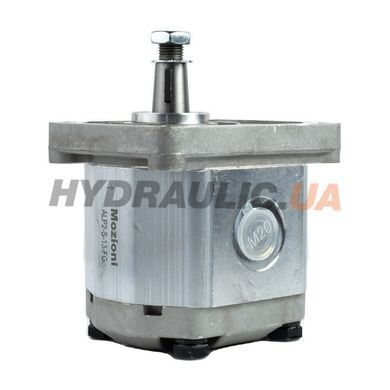

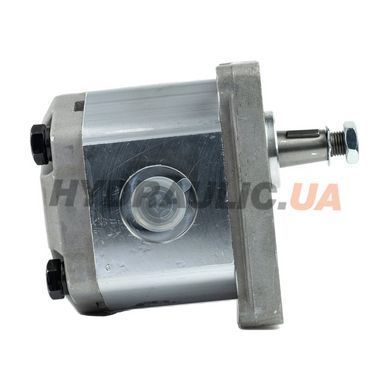

Шестеренчатые насосы ALP2-D-XX-FG (Group 2, BSPP «G»)

Серия ALP2 — компактные внешнешестеренные насосы Group 2 с европейским фланцем и FG — резьбовые порты BSPP (G). Предназначены для мобильной и стационарной гидравлики, отличаются высокой скоростью вращения и широким диапазоном рабочих объемов. Доступны варианты вращения: CW/CCW, возможно реверсивное выполнение. Максимальный допустимый момент на валу — 200 Н&m.

Диапазоны параметров по типоразмерам (ALP2-D-…)

Обозначение «D-XX» соответствует семейству с определенным диапазоном рабочих объемов; для каждого приведены непрерывное/прерывистое/пиковое давление и предельное макс. скорость:

• D-6: 4,5–6,4 см· 250 / 270 / 290 бар · nₘₐₓ ≈ 4000 об/мин

• D-9: 6,4–9,1 см³/об 250 / 270 / 290 бар · ≈ 4000 об/мин

• D-10: 7,0–10,0 см³ 250 / 270 / 290 бар · ≈ 4000 об/мин

• D-12: 8,3∣11,8 см³ 250 / 270 / 290 бар · до 4000 об/мин

• D-13: 9,6∣13,7 см³ 250 / 270 / 290 бар · до 4000 об/мин

• D-16: 11,5–16,4 см³ 230 / 250 / 270 бар · до 3,5 – 4,0 тыс. об/мин

• D-20: 14,1–20,1 см³ 230 / 250 / 270 бар · до 4,0 тыс. об/мин

• D-22: 16,0–22,8 см³ 210 / 225 / 240 бар · ≈ 4000 об/мин

• D-25: 17,9–25,5 см³ 210 / 225 / 240 бар · ≈ 3600 об/мин

• D-30: 21,1–30,1 см³/об 180 / 195 / 210 бар · ≈ 3200 об/мин

• D-34: 23,7–33,7 см³ 180 / 195 / 210 бар · ≈ 3000 об/мин

• D-37: 25,5–36,4 см³ 170 / 185 / 200 бар · ≈ 2800 об/мин

• D-40: 28,2∣40,1 см³ 170 / 185 / 200 бар · ≈ 2500 об/мин

• D-50: 35,2∣50,2 см³ 140 / 155 / 170 бар · ≈ 2500 об/мин

Формула быстрой оценки подачи: Q (л/мин) ≈ V (см³/об) × n (об/мин) / 1000.
Пример: 30 см³/об @ 1500 об/мин → ≈ 45 л/мин (теоретически).

Подключение и монтаж

• Порты (FG, BSPP): по умолчанию IN G3/4" data-start="2191">OUT G1/2" для меньших типоразмеров; для больших возможны IN G1" /OUT G3/4" (уточняйте для конкретной модели).

• Моменты затяжки фитингов: ориентировочно G1/2&t ≈ 50 Н&m, G3/4" ≈ 60 Н·м.

• Фланец/вал: европейский фланец D, конический вал < data-start="2459">1:8 (другие типы валов — по спецификации).

Обозначение модели (пример)

ALP2 – D – XX –ndash; FG –ndash; S

• ALP2 — серия (Group 2)

• D — европейский фланец, вал 1:8

• XX — номинальный диапазон рабочих объемов (см. список выше)

• FG — резьбовые порты BSPP(G)

• S — тип уплотнений (напр., V — термостойкие)

Рекомендации по подбору

1. Выберите диапазон D-XX под нужную подачу/давление; 2) сверьте макс. скорость с оборотами вашего привода (PTO/электродвигатель); 3) уточните направление вращения и размеры портов; 4) следуйте рекомендованным моментам затягивания BSPP.
