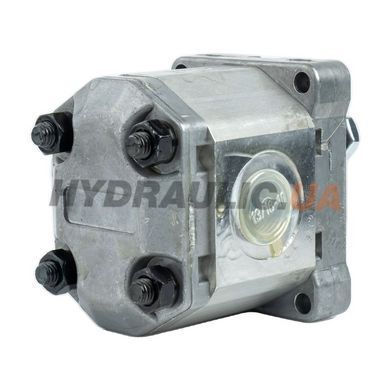

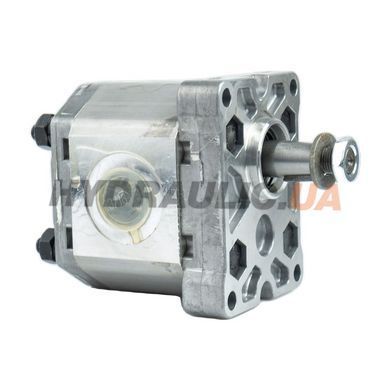

Шестеренчатые насосы ALP1-D-XX-FG (Group 1, резьбовые порты G)

Серия ALP1 — компактные шестеренные насосы Group 1 с европейским фланцем и коническим валом 1:8, предназначенные для мобильной и стационарной гидравли. Выполнение FG означает резьбовые порты BSP (G). Доступны варианты вращения: CW/CCW, а также реверсивное (по спецификации). Максимальный механический момент на валу — 100 Н&m.

Диапазоны параметров (серия ALP1-D-XX)

• Рабочий объём (см³/об): 1,4 · 2,1 · 2,8 · 3,5 · 4,1 · 5,2 · 6,2 · 7,6 · 9,3 · 11,0 · 13,8

• Подача @ 1500 об/мин (л/мин): 2,0 · 2,9 · 3,9 · 4,9 · 5,9 · 7,4 · 8,8 · 10,8 · 13,3 · 15,7 · 19,7

• Макс. давление, бар (непрерывный/прерывистый/пиковый):

  • 1,4-4,1 см/об: 250 / 270 / 290

  • 5,2–6,2 см³/об: 230 / 245 / 260

  • 7,6 см³/об: 200 / 215 / 230

  • 9,3 см³/об: 180 / 195 / 210

  • 11,0 см³/об: 170 / 185 / 200

  • 13,8 см³/об: 150 / 165 / 180

• Макс. скорость вращения (об/мин):
  1,4 –2,1 → 6000 · 2,8 –3,5 → 5000 · 4,1 –5,2 → 4000 · 6,2 → 3800 · 7,6 → 3200 · 9,3 → 2600 · 11,0 → 2200 · 13,8 → 1800

Подключение (FG) и моменты затяжки

• Порты (типовые для Group 1, выполнение FG):
  – ALP1-…-2…5: IN G1/2, – ALP1-…-6…20: IN G1/2,

  Рекомендуемые моменты затяжки фитингов:
  – G1/2: ≈50 Н&m
  G3/8: ≈35 Н·м

Проверяйте под свой тип арматуры и прокладок.

Обозначение и пример заказа

ALP1 – D – XX –ndash; FG –ndash; S

• ALP1 — серия (Group 1)

• D — исполнение с европейским фланцем и коническим валом 1:8

• XX — рабочий объем (2, 3, 4, 5, 6, 7, 9, 11, 13, 16, 20)

• FG — порты BSP(G)

• S — вариант уплотнений (напр., V — термостойкие)
  Пример: ALP1-D-2-FG-V — 1,4 см³/об, вращение CW, европейский фланец, вал 1:8, резьбовые порты G, термостойкие уплотнения.

Применение

Минигидростанции, мобильные механизмы управления, легкие подъемные системы, пресс-столы, дозировочные узлы — везде, где нужны высокие скорости, компактность и работа в диапазоне Советы по подбору

1. Подбирайте объемом (см³/об) от необходимой подачи: Q≈V×n/1000 1000Q≈V×n/1000.

2. С ростом объема уменьшается допустимая скорость и максимальные давления сверяйтесь с таблицей выше.

3. Уточняйте направление вращения (CW/CCW/REV) и жидкость.

4. Следуйте рекомендованным моментам затягивания для BSP-соединений.
