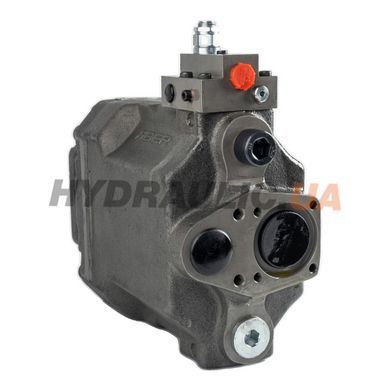

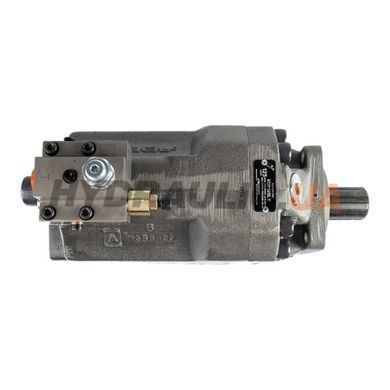

Насос аксиально-поршневой ABER VDP125LY (MPN VDP125LY) — регулируемый насос с наклонной шайбой (swash-plate, open circuit) серии VDP, типоразмер 120. Исполнение LEFT — вращение против часовой стрелки (CCW), если смотреть со стороны приводного вала. Суффикс Y означает механическое ограничение хода шайбы: максимальный рабочий объём ограничен 90 см³/об вместо штатных 121,4 см³ — это снижает пиковые нагрузки на КОМ и продлевает ресурс привода при работе с полным давлением 400 бар.
Физический рабочий объём геометрии — 121 см³/об; благодаря stroke limit Y настроенный максимум подачи — около 90 см³/об (≈ 135 л/мин при 1500 об/мин). Номинальное давление 400 бар, пиковое 450 бар. Диапазон рабочих оборотов — 500…2100 об/мин. Регулятор LS с ограничением давления — Δp 30–80 бар (заводская 30 бар), pressure limiter 30–410 бар (заводская 350 бар). Масса насоса с ограничителем — 29 кг.
Стандартное исполнение: монтажный фланец ISO 7653-1985 type D (direct coupling), шлицевой вал DIN 5462, B8x32x36 — прямое соединение с КОМ (PTO) европейских грузовиков. Линейные порты — BSP (ISO DIN 228), уплотнения NBR. Рабочая жидкость — минеральное масло ISO HM или DIN 51524-2 HLP. Версия Y рассчитана на применения, где штатные 121 см³/об избыточны для механической прочности КОМ (потребляемая мощность свыше 100 кВт), но требуется запас по давлению 400 бар.
Технические характеристики
| Артикул производителя (MPN) | VDP125LY |
| Серия | VDP 120 с ограничением хода Y |
| Производитель | ABER |
| Страна производства | Португалия |
| Тип | Аксиально-поршневой, регулируемый с ограничением хода |
| Геометрический рабочий объём | 121,4 см³/об |
| Рабочий объём после Y-ограничения | 90 см³/об (max) |
| Номинальное давление | 400 бар |
| Максимальное пиковое давление | 450 бар (макс. 6 секунд в минуту) |
| Минимальная скорость вращения | 500 об/мин |
| Максимальная скорость вращения | 2100 об/мин |
| Направление вращения | LEFT (CCW) |
| Регулятор | Load-sensing с ограничением давления, drain line |
| Настройка LS (Δp) | 30–80 бар |
| Pressure limiter | 30–410 бар (заводская 350 бар) |
| Монтажный фланец | ISO 7653-1985, type D |
| Вал | Шлицевой DIN 5462, B8x32x36 |
| Линейные порты | ISO DIN 228, G threads (BSP) |
| Уплотнения | NBR (стандарт) / FKM (опция) |
| Рабочая жидкость | Минеральное масло ISO HM / DIN 51524-2 HLP |
| Рекомендуемая вязкость | 16–36 cSt |
| Фильтрация | ISO 4406 19/17/14 |
| Давление в корпусе (макс.) | 3 бар |
| Мин. давление на входе | 0,85 бар абс |
| Температура масла | −25 °C … +90 °C |
| Температура окружающей среды | −40 °C … +60 °C |
| Масса | 29 кг |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Преимущества VDP 120 с ограничителем Y
- 121 см³ геометрии + механический ограничитель Y до 90 см³ — защита КОМ от перегрузки на 100+ кВт
- Рабочее давление 400 бар + пик 450 бар — для тяжёлых манипуляторов и самосвальных установок
- Максимальные обороты 2100 об/мин — наивысшие в серии VDP (с ограничителем; иначе 1700)
- Load-sensing с drain line — экономия топлива до 35 % по сравнению с фиксированными
- Сертификация ISO 9001 (APCER) производителя
Применение
Крупнотоннажные крано-манипуляторные установки (КМУ 12–30 тм) на шасси MAN TGS, Scania R/S, Volvo FH, Mercedes-Benz Arocs; самозагрузчики-рукавники с гидроманипуляторами Palfinger PK 23500-PK 65500, Hiab X-HiPro 232-552, Fassi F365A-F710RA; лесовозные манипуляторы Loglift F60-F95; стационарные гидроагрегаты на 90–135 л/мин.
Частые вопросы
Что меняет суффикс Y в обозначении VDP125LY?
Суффикс Y — механический ограничитель хода шайбы. Физически в прессе 120-го типоразмера 121 см³ геометрии, но регулировочный винт в корпусе ограничивает максимальный угол шайбы так, что подача насоса не превышает 90 см³/об. Это снижает пиковые нагрузки на КОМ и позволяет использовать насос на приводах с ограниченной мощностью передачи (КОМ до 100 кВт), не теряя запас по давлению 400 бар.
Можно ли снять Y-ограничитель, чтобы получить штатные 121 см³?
Теоретически — да, в корпусе есть регулировочный винт. Но это снизит надёжность КОМ: при 121 см³ × 2100 об/мин × 400 бар механическая мощность на валу ≈ 170 кВт, что разрушительно для большинства стандартных КОМ. Если нужен полный объём — лучше заказать VDP без буквы Y (стандартные версии 109 см³ серии).
Какой реальный поток на 1500 об/мин?
С Y-ограничителем, настроенным на 90 см³: 90 × 1500 / 1000 = 135 л/мин теоретических, ~125 л/мин реальных при 200 бар. Если же разрегулировать до полных 121 см³: 181 л/мин теор., ~165 л/мин реальных — но это свыше предельной мощности большинства КОМ.
Чем отличается VDP125LY от VDP125RY?
Направлением вращения. VDP125LY — LEFT (CCW против часовой со стороны вала); VDP125RY — RIGHT (CW). Всё остальное — типоразмер 120, Y-ограничитель, давление 400/450 бар, фланец ISO 7653 type D, вал DIN 5462 B8x32x36 — идентично. Выбор зависит от стороны вращения конкретного КОМ.
Какой ресурс насоса с Y-ограничителем?
При соблюдении фильтрации ISO 4406 19/17/14, рекомендуемой вязкости 16–36 cSt и температуры масла до +90 °C — ресурс 10 000–15 000 часов в режиме циклической нагрузки КМУ/манипулятора. Ограничение Y продлевает ресурс на 15–25 % по сравнению со стандартным VDP120 благодаря более низким пиковым моментам.
