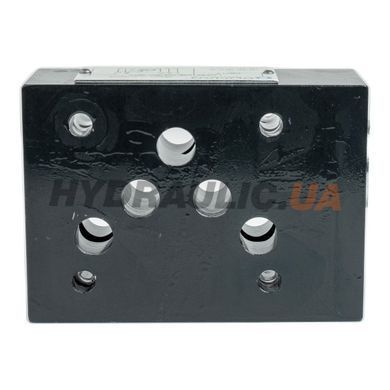

Предохранительный клапан пилотного типа UZPR10S-02/50-2-PT производства Ponar (Польша) — пилотный предохранительный клапан (pilot-operated pressure relief valve) типоразмера NG10 (ISO 4401-05) для ограничения давления в насосной линии P. Максимальное давление настройки 50 bar, канал P→T. Применяется в низкодавлении гидравлических системах, гидравлике подъёмных столов, топливных и смазочных систем с невысоким рабочим давлением.
Расшифровка артикула UZPR10S-02/50-2-PT
| UZPR | Pilot-operated pressure relief valve (пилотный предохранительный клапан) |
| 10S | Типоразмер NG10 (ISO 4401-05), исполнение S |
| 02 | Серия 02 |
| 50 | Максимальное давление настройки 50 bar |
| 2 | Конструктивное исполнение 2 |
| PT | Активный канал P, сброс в T |
Технические характеристики
| Производитель | Ponar, Польша |
| Артикул производителя | UZPR10S-02/50-2-PT |
| Типоразмер | NG10 / ISO 4401-05 |
| Тип клапана | Пилотный предохранительный, канал P→T |
| Максимальное давление настройки | 50 bar |
| Максимальный расход | 80 л/мин |
| Рабочая жидкость | Минеральное масло HLP/HM, вязкость 10–380 cSt |
| Материал уплотнений | NBR (стандарт) |
| Диапазон рабочих температур | −20°C … +80°C |
| Монтаж | Стыковой (модульный) на плиту ISO 4401-05 |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Аналоги и совместимость
Функциональный аналог: Rexroth DA10 (исполнение P→T низкого давления). Ponar UZPR10S-02 серии PT — пилотный предохранительный клапан NG10 для защиты насосной линии P в низкодавлении системах. Монтажные размеры ISO 4401-05.
Преимущества
- Настройка 50 bar — оптимально для низкодавленных систем, где требуется точная регулировка невысокого давления
- Пилотная конструкция обеспечивает стабильное удержание 50 bar без колебаний при переменном расходе
- Защита насосной линии P напрямую — кратчайший путь сброса избытка давления в бак T
- NG10 (ISO 4401-05) — полная взаимозаменяемость с плитами Rexroth, Parker, Bosch
- Польское производство Ponar — надёжность в широком диапазоне промышленных применений
Типовое применение
Ограничение давления в низкодавленных гидравлических системах подъёмных столов и конвейеров (до 50 bar), защита смазочных и топливных насосов, гидравлика лёгкой промышленной техники, системы управления с низким давлением управления, защита от перегрузки в пневмогидравлических системах.
Зачем выбирать пилотный клапан на 50 bar вместо прямодействующего?
При расходе свыше 20–30 л/мин прямодействующий клапан на 50 bar поднимает давление срабатывания до 55–60 bar (гистерезис 10–15%). Пилотный UZPR10S-02/50 удерживает давление срабатывания с точностью ±2–3 bar во всём диапазоне расходов 0–80 л/мин. Для точного регулирования низкого давления пилотная конструкция существенно предпочтительнее.
Каково минимальное давление настройки для UZPR10S-02/50?
Пружина рассчитана на максимум 50 bar. Минимальное надёжное давление настройки обычно составляет ~20–25% от максимального, то есть ~10–12 bar. Ниже этого значения стабильность работы клапана ухудшается из-за недостаточного усилия пружины.
Какое назначение суффикса PT в артикуле?
PT указывает, что клапан защищает насосную линию P и сбрасывает избыточное давление напрямую в магистральный слив T. Это наиболее распространённое исполнение для главного предохранительного клапана системы. Варианты AT и BT защищают соответствующие рабочие линии, PT — насосную линию.
Есть ли разница между UZPR-10S и UZPR10S в артикулах Ponar?
Оба обозначения относятся к одной серии. Разница возникла из-за разных версий каталогов Ponar. Технические характеристики, монтажные размеры и субплиты NG10 идентичны для обоих написаний артикула.
