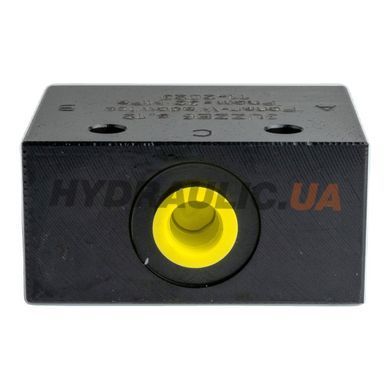

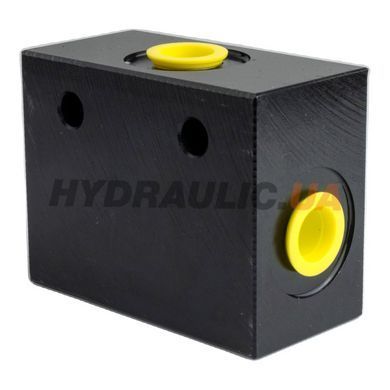

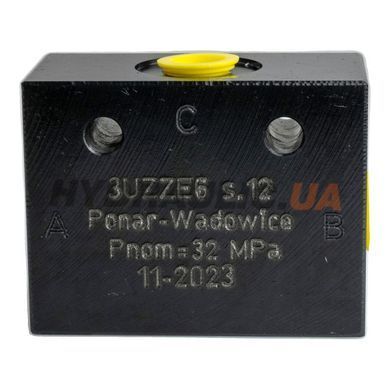

Клапан логики «ИЛИ» (shuttle valve, селекторный клапан) 3UZZE6-12 производства Ponar Wadowice (Польша) — гидравлический логический элемент, который пропускает к выходу A поток с того входа (X1 или X2), на котором в данный момент выше давление. Резьбовое присоединение портов G 1/4″, максимальное рабочее давление 290 бар, максимальный поток 40 л/мин. Тип конструкции — поршневой shuttle: внутренний шарик или поршень перемещается в сторону низшего давления и перекрывает этот вход, соединяя противоположный (с высшим давлением) с выходом A.
Принцип работы: когда давление на входе X1 > X2, поршень смещается влево, перекрывает X2, поток X1→A открыт. При инверсии (X2 > X1) — поршень движется вправо, перекрывает X1, поток X2→A. Если давления равны — поршень в среднем положении (нестабильное, но кратковременное). Это реализует логическую функцию «ИЛИ» (OR) в гидравлических управляющих схемах.
Типичное применение — объединение двух независимых Корпус — сталь, поршень — закалённая сталь, уплотнения — NBR стандарт. Утечки минимальные в обоих направлениях. Рекомендуемая рабочая жидкость — минеральное масло, фильтрация 10–25 мкм.
Ponar Wadowice S.A. (Польша) — польский производитель гидравлических компонентов с 1962 года, лицензированный по технологиям Rexroth / Mannesmann. Серия UZZE6 — логические клапаны «ИЛИ» размера NS6 (Nominal Size 6, ISO 4401-03), артикул производителя — 3UZZE6-12 (модификация 12 — стандартное уплотнение NBR и пружина 5 бар).
Технические характеристики
| Гарантия | 12 мес |
| Производитель | Ponar Wadowice |
| Страна производства | Польша |
| Артикул производителя | 3UZZE6-12 |
| Серия | UZZE6 (логика «ИЛИ», NS6) |
| Тип | Логический клапан «ИЛИ» (shuttle valve, селектор) |
| Принцип действия | Поршневой shuttle (выбор высшего давления) |
| Номинальный размер | NS6 (NG6, ISO 4401-03) |
| Порты X1, X2, A | G 1/4″ (BSPP, 3 порта) |
| Максимальное рабочее давление | 290 бар (29 МПа) |
| Максимальный поток | 40 л/мин |
| Давление переключения (cracking) | ~ 0,5 бар (разница между X1 и X2) |
| Рабочая жидкость | Минеральное масло |
| Вязкость | 2,8…380 мм²/с |
| Рабочий диапазон температур масла | −20…+70 °C |
| Рекомендуемая фильтрация | 10 мкм |
| Требуемая фильтрация | 25 мкм (NAS 1638 кл. 9) |
| Материал корпуса | Сталь |
| Материал поршня | Сталь, закалённая |
| Материал уплотнений | NBR (исполнение V — FPM/Viton) |
| Положение монтажа | Любое |
| Утечки в закрытом положении | Минимальные (поршневая подгонка) |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Преимущества
- Реализация логической функции «ИЛИ» без электроники — пассивная гидравлическая логика
- Компактный sub-base монтаж — корпус занимает минимум места в блоке клапанов
- Поршневой shuttle — быстрое и чёткое переключение, без «дребезга» при близких давлениях
- Давление до 290 бар — подходит для полнонапорных пилотных и рабочих линий
- Стандарт NS6 — совместим с блоками клапанов всех известных производителей
Применение
Дублирование пилотных линий управления на гидроманипуляторах и экскаваторах (управление из кабины + дублирование со стороны техники), селекторные схемы выбора
Частые вопросы
Чем отличается «ИЛИ» (OR) от «И» (AND) клапана?
«ИЛИ» (3UZZE6) пропускает выход A если хотя бы один из входов X1 ИЛИ X2 под давлением. «И» (2UZ или серии DR) пропускает выход только если ОБА входа под давлением одновременно. В схемах безопасности часто комбинируют «ИЛИ»+«И» для логического контроля.
Что означает число «3» в обозначении 3UZZE6?
«3» — это количество присоединений (3 порта: X1, X2, A). UZZE6 — серия shuttle valve, 6 — типоразмер NS6. «-12» — модификация (стандартные уплотнения NBR и пружина 0,5 бар). Альтернативные модификации: -10 (FPM уплотнения для синтетики), -50 (повышенная пружина для высокого давления переключения).
Как подключить схему «ИЛИ» с двух пилотных линий?
Каждая пилотная линия подключается к своей половине входа (X1 и X2). Выход A идёт к контролируемому элементу (например, секции распределителя или обмотке гидроклапана). При появлении давления в X1 ИЛИ X2 — A получает это давление, управляемый элемент срабатывает.
Можно ли использовать в бустерных схемах накопителя?
Да. Классический пример — «ИЛИ» между давлением насоса (X1) и давлением гидроаккумулятора (X2): A идёт к потребителю. Потребитель получает питание из того
Нужна ли отдельная монтажная плита?
Да. 3UZZE6 — клапан sub-base монтажа, для установки нужна стандартная плита NG6 (ISO 4401-03-02) с резьбовыми отверстиями G 1/4″. Альтернатива — встраивание в гидроблок с фрезерованными каналами и уплотнениями NG6.
