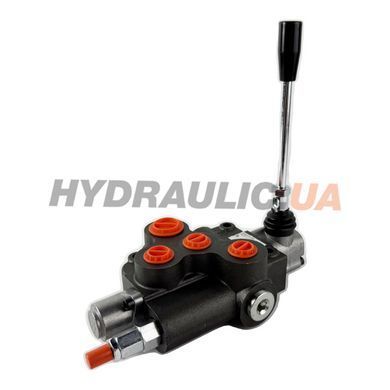

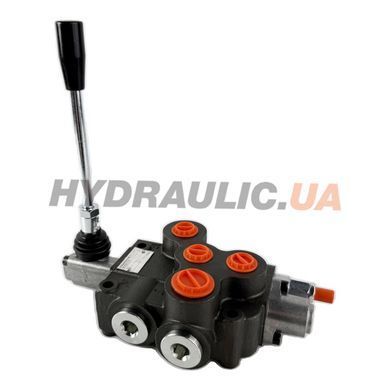

Гидрораспределитель секционный моноблочный Z80PT-A1-GKZ1 производства Badestnost (Болгария) — 1-секционный блок серии Z80PT (parallel с top+side ports) с номинальным расходом 80 л/мин и максимальным рабочим давлением 315 бар. Конфигурация: золотник A1 (double-acting, 3-pos закрытый центр) + endcap GKZ1 (anti-shock). Особенность Z80PT — корпус с дополнительными портами сверху (top), что позволяет подключать рабочие линии как сбоку (standard), так и сверху (для компактного монтажа под капотом).
Серия Z80PT отличается от базовой Z80 тем, что корпус имеет side+top ports с обеих сторон: P и T можно подключать с любой стороны (правой, левой, верхней), а рабочие A и B доступны и сбоку, и сверху. Это даёт инженеру свободу компоновки — можно выбрать топологию труб под уже существующее крепление без необходимости перенаправлять шланги. Габариты чуть больше (122 мм vs 111 мм у базового Z80) из-за дополнительных портов.
Endcap GKZ1 — это antishock-картридж: при резком переключении золотника или внезапной нагрузке (например, при ударе стрелы или инерционном стопоре) он ограничивает пиковое давление в рабочих линиях A и B, сбрасывая избыток в T. Это защищает исполнительный механизм (цилиндр, мотор) и сам распределитель от гидроударов. KZ-серия endcap'ов типично используется на манипуляторах и погрузчиках с риском резких ударных нагрузок.
Основные порты: P (вход от насоса) — G1/2″ BSP, T (возврат в бак) — G3/4″ BSP; рабочие A/B — G1/2″ BSP (доступны с top и side). Back pressure (макс. в линии T) — 35 бар. Внутренние утечки A(B)→T при Δp=100 бар и 40°C — ≤ 8 см³/мин. Рабочая жидкость — минеральное масло HLP/HVLP, вязкость 15–75 мм²/с. Чистота — ISO 4406 -/19/16; NAS 1638 cl.10. Масса блока — 4,55 кг, габариты (E×F): 122×65 мм.
Типовое применение: гидрофицированные прицепы с компактным подкапотным монтажом, манипуляторы с ограниченным пространством для шлангов, гидроцилиндры подъёма/наклона на спецтехнике. Диапазон рабочих температур масла: −20°C…+80°C (NBR) или −20°C…+100°C (FPM). Температура окружающего воздуха: −40°C…+60°C (механическое управление).
Технические характеристики
| Производитель | Badestnost |
| Страна производства | Болгария |
| Артикул производителя | Z80PT-A1-GKZ1 |
| Серия | Z80PT (monoblock with top+side ports) |
| Тип распределителя | Секционный моноблочный (monoblock, single section) |
| Позиция в серии | 1 секц. (моноблок с PT-портами) |
| Конфигурация гидросхемы | A1 (double-acting) → GKZ1 (anti-shock) |
| Тип управления | Ручной рычаг |
| Особенность | Корпус с side+top ports — flexible подключение рабочих линий |
| Максимальный поток | 80 л/мин (номинальный расход) |
| Максимальное рабочее давление | 315 бар (P→T) |
| Back pressure (макс.) | 35 бар (в линии T, статический) |
| Рабочее давление | 180 бар (заводская настройка, spring nr.3, диапазон 120–250) |
| Размер портов | P: G1/2″ BSP; T: G3/4″ BSP; A/B: G1/2″ BSP (top+side) |
| Диаметр золотника | 18 мм (0,71″) |
| Обратный клапан | Индивидуальный (на 1 секцию) |
| Материал уплотнений | NBR (стандарт) / FPM (Viton) — под заказ |
| Рабочий диапазон температур | NBR: −20°C…+80°C; FPM: −20°C…+100°C |
| Рабочая жидкость | Минеральное масло HLP/HVLP |
| Тонкость фильтрации | ISO 4406 -/19/16; NAS 1638 cl.10 |
| Вязкость рабочая | 15–75 мм²/с (мин 12, макс 400) |
| Внутренние утечки | ≤ 8 см³/мин (A/B→T при Δp=100 бар, 40°C) |
| Anti-shock (GKZ1) | Да, картридж ограничения пиковых давлений A/B |
| Тип монтажа | Моноблок с креплением болтами |
| Масса | 4,55 кг |
| Габариты, мм | 122×65 (E×F) |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Преимущества серии
- Моноблочная 1-секционная конструкция с top+side ports — гибкая компоновка линий
- Anti-shock GKZ1 — защита от гидроударов при ударных нагрузках
- Номинальный расход 80 л/мин при давлении 315 бар
- Регулируемый предохранительный клапан 120–250 бар
- Рабочая жидкость HLP/HVLP, уплотнения NBR (опц. FPM)
- Расширение опций: pneumatic, electric (suffix -E), hydraulic, electro-hydraulic
- Pivot рычага в нижней части — стандартная геометрия Z-серии
Применение
- Гидрофицированные прицепы-самосвалы с подкапотным монтажом
- Манипуляторы с ограниченным пространством для шлангов
- Гидроцилиндры подъёма/наклона на тракторах
- Спецтехника с потребностью компактного размещения распределителя
- Краново-манипуляторные установки на шасси грузовиков
Частые вопросы
Что означает суффикс PT в Z80PT?
PT (Parallel + Top ports) — это вариант корпуса серии Z80 с дополнительными портами сверху. В обычном Z80 порты доступны только сбоку (side ports); в Z80PT — и сбоку, и сверху (top+side). Это позволяет инженеру выбрать оптимальную топологию труб под уже существующее крепление (например, если мало места сбоку, можно тянуть шланги сверху). Габариты чуть больше (122 мм vs 111 мм у Z80), масса — 4,55 кг (vs 3,9 кг).
Как работает anti-shock в GKZ1?
GKZ1 — это картриджный ограничитель пикового давления, установленный в endcap. Он имеет две anti-shock секции (на линии A и B). При внезапном скачке давления в рабочей линии (удар, инерционный стопор, резкое переключение) картридж открывает сброс в T, ограничивая пик на уровне настройки (типично 350 бар, регулируемый 250–400 бар). Это защищает цилиндр, шланги и сам распределитель от гидроударов.
Как настроить предохранительный клапан?
Главный предохранительный клапан Z80 — spring nr.3 (заводское 180 бар, диапазон 120–250). Снять стальной колпачок; вращать регулировочный винт по часовой стрелке — повышение давления. Контролировать манометром на линии P. ВАЖНО: anti-shock в GKZ1 всегда должен быть ВЫШЕ главного предохранительного (иначе anti-shock сработает перед relief, и система не выйдет на рабочее давление).
Можно ли заглушить порты top, если используются side?
Да. Неиспользуемые порты заглушаются штатными заглушками (plug) с тем же типом резьбы (BSP). При заказе Z80PT блок поставляется с заглушками на все неподключённые порты. Это штатная процедура — не требует дополнительных деталей. Перед заглушением убедитесь, что поверхность резьбы чиста и уплотнение (Bonded seal) установлено.
Какая рабочая жидкость?
Распределитель рассчитан на минеральные масла HLP/HVLP (ISO VG 32, 46, 68). Допустимая вязкость — 15–75 мм²/с. Чистота — ISO 4406 -/19/16; NAS 1638 cl.10. Интервал замены масла — 1000–2000 моточасов. В запылённых условиях — обязателен фильтр на линии возврата.
