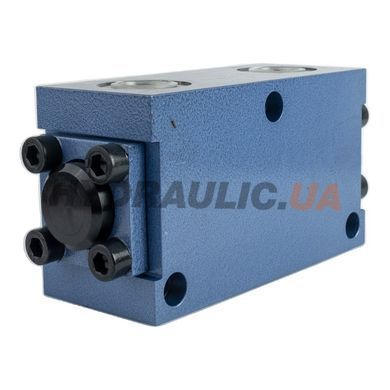

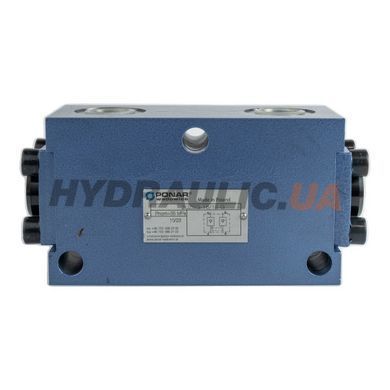

Гидрозамок (двусторонний пилот-управляемый обратный клапан) 2UZSG16/12 G производства Ponar Wadowice (Польша) — два пилот-управляемых обратных клапана в одном корпусе. Номинальный размер NS16, резьбовое присоединение G 3/4″, максимальный поток 200 л/мин, максимальное рабочее давление 31,5 МПа (315 бар). Предназначен для фиксации нагрузки в гидроцилиндрах и предотвращения самопроизвольного движения при потере давления в напорных линиях.
В свободном направлении (A→A1 и B→B1) жидкость проходит через обратные клапаны с давлением открытия 0,1 МПа. В обратном направлении (A1→A и B1→B) оба клапана закрыты — это удерживает гидроцилиндр или гидромотор в позиции независимо от срабатывания распределителя. Открытие в направлении закрытия осуществляется пилотным давлением: когда давление подаётся в порт A, поршень управления смещается и дополнительно открывает поппет клапана на стороне B1→B, разрешая слив из цилиндра. Соотношение управляющих площадей 4:1 — для открытия необходимо давление управления ≥ 1/4 от давления нагрузки.
Типовое применение — защита рабочего контура от падения груза при разрыве магистрали, удержание поршня гидроцилиндра в фиксированной позиции на автокранах, манипуляторах, подъёмниках и отвалах. Устанавливается на плиту с резьбовым подключением магистралей — порты A, B, A1, B1 выполнены как G 3/4″, монтажные отверстия Ø14 — 3 шт. Для надёжного закрытия оба порта A и B должны быть подключены к сливной магистрали при положении нейтраль распределителя.
Корпус — литой, уплотнения NBR (стандарт, для минеральных масел; исполнение V — FPM для синтетики). Рабочая жидкость — минеральное масло, рекомендуемая фильтрация 10 мкм, требуемая 16 мкм. Вязкость 2,8…380 мм²/с, номинально 37 мм²/с при 55 °C. Диапазон рабочих температур масла −20…+70 °C (рекомендуется 40…55 °C). Масса 6,8 кг. Перепад давления при номинальном потоке 200 л/мин: 0,5…0,7 МПа (5…7 бар) в направлении A→A1.
Технические характеристики
| Гарантия | 12 мес |
| Производитель | Ponar Wadowice |
| Страна производства | Польша |
| Артикул производителя | 2UZSG16/12 G |
| Серия / каталог | WK 470 010 / серия 12 |
| Тип | Двусторонний пилот-управляемый обратный клапан |
| Номинальный размер | NS16 |
| Максимальное рабочее давление | 31,5 МПа (315 бар) |
| Максимальный поток | 200 л/мин |
| Давление открытия | 0,1 МПа (1 бар) |
| Подключение A, B, A1, B1 | G 3/4″ (4 порта) |
| Соотношение площадей управления | 4:1 |
| Рабочая жидкость | Минеральное масло |
| Рабочий диапазон температур | −20…+70 °C |
| Требуемая фильтрация | 16 мкм |
| Рекомендуемая фильтрация | 10 мкм |
| Вязкость | 2,8…380 мм²/с (номинально 37 при 55 °C) |
| Материал уплотнений | NBR (исполнение V — FPM) |
| Положение монтажа | Любое |
| Габариты (Д×Ш×В) | 196 × 70 × 95 мм |
| Масса | 6,8 кг |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Применение
Гидрозамок 2UZSG16 устанавливается в силовые гидравлические контуры автокранов и манипуляторов (фиксация стрелы в рабочем положении), в схемах подъёма кузова самосвалов и прицепов-самосвалов, в гидроцилиндрах подъёмников (эвакуаторы, монтажные платформы), в системах фиксации отвалов коммунальной техники. Особенно важен для контуров, где при отказе магистрали (разрыв шланга, потеря питания) груз не должен опускаться — без гидрозамка цилиндр самопроизвольно сложился бы под действием нагрузки.
Частые вопросы
Чем отличается 2UZSG16 от обычного обратного клапана?
Обычный обратный клапан блокирует поток в одном направлении и открывается только при разности давления в свободном направлении. 2UZSG16 — это пилот-управляемый обратный клапан двойного действия: он может быть открыт и в направлении закрытия с помощью управляющего давления из противоположного порта. Это позволяет контролируемо спустить удержанный груз распределителем, не касаясь клапана.
Какое давление управления нужно для открытия?
Соотношение площадей управления 4:1 — это означает, что пилотное давление должно быть ≥ 1/4 давления нагрузки. Например, для удержания давления 200 бар нужно управляющее давление минимум 50 бар. На практике рекомендуется запас 1,3× — то есть 65-70 бар для надёжного открытия.
Почему оба порта A и B должны быть подключены к сливу?
Для надёжного закрытия. Если хотя бы один из управляющих портов остаётся под давлением, соответствующий клапан не закроется, и цилиндр не будет удерживаться. Распределитель в нейтрали должен соединять A и B со сливной магистралью (схема H или средняя позиция с соединением A-B-T).
Можно ли монтировать в любом положении?
Да. Конструкция 2UZSG16 не зависит от ориентации — клапан работает корректно горизонтально, вертикально, под любым углом. Это важно для мобильной техники, где пространство ограничено.
Чем отличается исполнение /G от /M?
G — резьбовое подключение G 3/4″ (BSPP) во всех 4 портах. M — метрическое M27×2. Конструкция корпуса одинаковая, разница только в форме порта. Для украинского рынка стандартное исполнение — G (BSPP).
