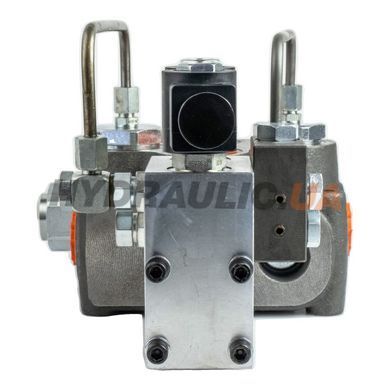

Гидрораспределитель секционный P120-VRP-A1ED3 GKZ1-VRE-24VDC, 1 секция, 120 л/мин, 315 бар, ручное + электр. дубл. 24VDC | Badestnost, Болгария

Гидрораспределитель P120-VRP-A1ED3 GKZ1-VRE-24VDC производства Badestnost (Болгария) — 1-секционный блок серии P120 с номинальным расходом 120 л/мин и максимальным рабочим давлением 315 бар. Тип управления: ручные рычаги (VRP) с электрическим дублированием ED3 (solenoid override 3-позиционный), напряжение соленоидов 24VDC.

Конфигурация золотников: A1ED3 (1 секція). Концевая крышка (endcap): GKZ1 (anti-shock pressure-comp) + VRE (pilot relief). P120 — самый большой размер моноблока у ED3-серії; 1 секція 120 л/хв для высокопроизводительных применений (крупная рабочая гидравлика).

Серия P120 Badestnost предназначена для систем с открытым или закрытым центром гидроконтура. Блок укомплектован главным предохранительным клапаном (заводская настройка 180 бар, регулировка 120–315 бар) и нагрузочным обратным клапаном на каждую секцию. Электрическое дублирование ED3 позволяет управлять золотниками как ручным рычагом (механическая тяга), так и дистанционно — через кнопочный/джойстиковый пульт в кабине оператора (сигнал 24VDC на катушку соленоида). При отказе электрики оператор сохраняет контроль через ручной рычаг — это критично для мобильной техники в полевых условиях.

Основные порты P (вход от насоса) и T (возврат в бак): резьба G1″ BSP. Рабочие порты A и B: G1/2″ BSP. Рабочая жидкость — минеральное масло HLP/HVLP (ISO VG 32/46/68), рекомендуемая вязкость 15–75 мм²/с. Чистота жидкости — ISO 4406 -/19/16; NAS 1638 cl.10. Масса блока — 7.6 кг. Класс защиты соленоидов — IP65. Рабочая температура масла — −20°C…+80°C (NBR) или до +100°C (FPM).

Типовое применение: фронтальные погрузчики тракторов, лесовозы и манипуляторы, гидрофицированные прицепы-самосвалы, эвакуаторы, коммунальные машины, спецтехника с электронным управлением рабочими цилиндрами из кабины оператора. ED3-дублирование — стандарт для машин с пультами/джойстиками, где ручной рычаг остаётся как backup-контроль.

Технические характеристики

Габаритный чертёж

Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».

Преимущества серии

• Ручное управление + электрическое дублирование ED3 — оператор сохраняет контроль даже при отказе электропитания
• Номинальный расход 120 л/мин при максимальном давлении 315 бар
• Anti-shock pressure-compensated endcap GKZ1 — защита от гидроударов при резком реверсе
• VRE pilot relief endcap с электрической разгрузкой — экономия мощности в нейтрали (idle unloading)
• Соленоиды IP65 с коннектором DIN 43650 — стандарт для мобильной гидравлики в пыльных/влажных условиях
• Рабочая жидкость HLP/HVLP, уплотнения NBR (опц. FPM) — широкий температурный диапазон
• Заводская настройка предохранительного клапана 180 бар, регулировка в диапазоне 120–315 бар

Применение

• Фронтальные погрузчики тракторов — подъём + наклон ковша, манипулятор с джойстиковым управлением
• Лесовозы и манипуляторы лесозаготовки — стрела, рукоять, ротатор, грейфер с кабинным пультом
• Гидрофицированные прицепы-самосвалы — подъём кузова с кнопки в кабине + ручное дублирование снаружи
• Коммунальная спецтехника — подъёмники, эвакуаторы, дорожные машины с электронным управлением
• Маслостанции и стационарные гидроагрегаты с электронным управлением позициями золотников

Частые вопросы

Что означает ED3 и чем он отличается от обычного электрического управления?
ED3 = electric duplication 3-position — это электрическое дублирование ручного рычага с тремя фиксированными позициями (нейтраль / позиция 1 / позиция 2). В отличие от чистого on/off электроклапана, ED3-соленоид механически перемещает толкатель, действующий на тот же золотник, к которому присоединён ручной рычаг. Это значит: (а) оператор может управлять золотником и рычагом, и кнопкой/джойстиком — оба способа параллельны; (б) при отказе электрики ручной рычаг продолжает работать; (в) 3-позиционный дизайн даёт блокировку в нейтрали (безопасное положение).

Чем отличается endcap GKZ1 от VRE и VRC?
GKZ1 — это pressure-compensated anti-shock endcap, который ограничивает пиковое давление при резком реверсе золотника (защита цилиндра и шлангов от гидроударов). VRE — pilot-operated relief endcap с электрическим unloading реле: в нейтральном положении (все золотники closed-center) VRE автоматически соединяет P→T, разгружая насос (экономия мощности, снижение нагрева масла). VRC — endcap с обратным клапаном (check valve) на линии P: защищает насос от back-flow когда давление в системе выше нагнетания.

Как подключить соленоиды ED3 к системе управления машиной?
Соленоиды рассчитаны на постоянный ток 24VDC (от бортовой электросети или аккумулятора). Каждый соленоид имеет DIN 43650 (ISO 4400) коннектор — стандартный для мобильной гидравлики. Подключение: + (плюс) → AUX-выход контроллера или реле; − (минус) → масса машины. Каждая секция ED3 имеет 2 соленоида (по одному на каждое из 2 рабочих положений). Потребляемый ток одного соленоида — около 1,5–2 А (24V) или 3–4 А (12V). В схеме обязательно предусмотреть предохранитель на линии питания катушек.

Можно ли заказать другие золотники или endcap-конфигурации?
Да. Badestnost P120 поддерживает замену золотников: A1 (double-acting 3-pos, закрытый центр A/B), A8 (4-way 3-pos), B (single-acting), C (regenerative), K12/K16 (плавающий 4-pos с фиксацией в float), L12/L13 (с пружинным возвратом). Endcap-опции: G (стандарт), GV1 (pressure-comp), GKZ1 (anti-shock), KZ1 (back-pressure), VRE (pilot relief), VRC (check valve). Для заказа нестандартной конфигурации уточняйте код у менеджера hydraulic.ua.

Какая рабочая жидкость и как часто её заменять?
Рассчитан на минеральное масло HLP/HVLP (ISO VG 32, 46, 68). Допустимая вязкость — 15–75 мм²/с (мин 12, макс 400). Чистота — ISO 4406 -/19/16 или NAS 1638 cl.10 (фильтр 10–25 мкм абсолютная). Интервал замены масла — по рекомендации производителя гидросистемы (типично 1000–2000 моточасов). В пыльных условиях работы (с/х, лесозаготовка) обязателен возвратный фильтр в линии T.
