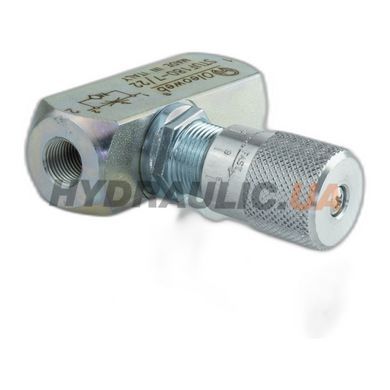

Дроссель с обратным клапаном STUF, OLEOWEB регулирует скорость потока в одном направлении и свободно пропускает в обратном.
ИСПОЛЬЗОВАНИЕ И ЭКСПЛУАТАЦИЯ:
Этот клапан используется для регулировки скорости потока приводов в одном направлении; поток свободен в обратном. Поскольку компенсация давления не предусмотрена, регулировка потока зависит от давления и вязкости жидкости. Высокая чувствительность регулировки.
МАТЕРИАЛЫ И ОСОБЕННОСТИ
- Корпус: оцинкованная сталь
- Внутренние части: закаленная и шлифованная сталь
- Уплотнение: стандарт BUNA N
- Герметичность: игольчатая. Незначительная утечка с закрытым клапаном
Подключение:
Подключите V к потоку давления и C к приводу настройки; Поток регулируется от C до V и свободен в обратном направлении. При использовании на приводе с двойным пилотным обратным клапаном, необходимо установить между приводом и двойным пилотным обратным клапаном. Регулировка потока производится вращением пластиковой ручки после ослабления бокового фиксирующего винта. Эта конкретная конфигурация обеспечивает точную и чувствительную регулировку.
Для получения полной технической информации, скачайте ПДФ файл.
| Тип | А | Пропускная способность л/мин | Максимальное давление, БАР | B, мм | С, мм | D, мм | E, мм | F, мм | G, мм | H, мм | L, мм | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STUF180 | 1/8" BSP | 10 | 400 | 58 | М15х1 | 20 | 60,5 | 20 | 8 | 5,5 | 19,5 | 0,2 |
| STUF140 | 1/4" BSP | 15 | 400 | 66 | М20х1 | 33 | 75 | 25 | 7,5 | 6 | 24,5 | 0,38 |
| STUF380 | 3/8" BSP | 30 | 400 | 77 | М20х1 | 33 | 75 | 25 | 7,5 | 6 | 24,5 | 0,4 |
| STUF120 | 1/2" BSP | 50 | 400 | 91 | М25х1,5 | 33 | 81 | 30 | 9 | 7 | 29,5 | 0,63 |
| STUF340 | 3/4" BSP | 80 | 400 | 112,5 | М35х1,5 | 42 | 110 | 40 | 15,5 | 8 | 39,5 | 1,45 |
| STUF100 | 1" BSP | 150 | 400 | 141 | М35х1,5 | 42 | 115 | 45 | 15,5 | 8 | 39,5 | 2 |
| STUF114 | 1 1/4" BSP | 200 | 350 | 155 | М45х1,5 | 53 | 137 | 55 | 13,5 | 10 | 50 | 3,3 |
| STUF112 | 1 1/2" BSP | 300 | 350 | 168 | М45х1,5 | 53 | 147 | 65 | 13,5 | 10 | 50 | 4,7 |
