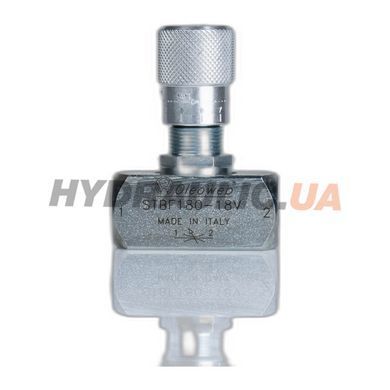

Дроссель без обратного клапана STBF, OLEOWEB регулирует скорость потока, зависящего от давления на входе и вязкости жидкости.
ИСПОЛЬЗОВАНИЕ И ЭКСПЛУАТАЦИЯ:
Этот клапан используется для регулировки скорости потока приводов в обоих направлениях. Поскольку компенсация давления не предусмотрена, регулировка потока зависит от давления и вязкости жидкости. Высокая чувствительность регулировки
МАТЕРИАЛЫ И ОСОБЕННОСТИ:
- Корпус: оцинкованная сталь
- Внутренние части: закаленная и шлифованная сталь
- Печать: стандарт BUNA N
- Герметичность: Незначительная утечка с закрытым клапаном.
ПОДЪЕМНЕНИЕ
Подключите порт к давлению. Поток будет регулироваться в другом. При использовании на приводе с двойным пилотным обратным клапаном необходимо установить между приводом и двойным пилотным обратным клапаном. Регулировка потока производится вращением пластиковой ручки после ослабления бокового фиксирующего винта. Эта конкретная конфигурация обеспечивает точную и чувствительную регулировку.
Для получения полной технической информации, скачайте ПДФ файл.
| Тип | А | Пропускная способность л/мин | Максимальное давление, БАР | B, мм | С, мм | D, мм | E, мм | F, мм | G, мм | H, мм | L, мм | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STBF180 | 1/8" BSP | 10 | 400 | 44 | М15х1 | 20 | 60,5 | 20 | 8 | 5,5 | 19,5 | 0,16 |
| STBF140 | 1/4" BSP | 15 | 400 | 54 | М20х1 | 33 | 75 | 25 | 7,5 | 6 | 24,5 | 0,36 |
| STBF380 | 3/8" BSP | 30 | 400 | 54 | М20х1 | 33 | 75 | 25 | 7,5 | 6 | 24,5 | 0,28 |
| STBF120 | 1/2" BSP | 50 | 400 | 64 | М25х1,5 | 33 | 81 | 30 | 9 | 7 | 29,5 | 0,48 |
| STBF340 | 3/4" BSP | 80 | 400 | 81 | М35х1,5 | 42 | 110 | 40 | 15,5 | 8 | 39,5 | 1,13 |
| STBF100 | 1" BSP | 110 | 400 | 102 | М35х1,5 | 42 | 115 | 45 | 15,5 | 8 | 39,5 | 1,5 |
| STBF114 | 1 1/4" BSP | 200 | 350 | 102 | М45х1,5 | 53 | 137 | 55 | 13,5 | 10 | 50 | 2,37 |
| STBF112 | 1 1/2" BSP | 300 | 350 | 102 | М45х1,5 | 53 | 147 | 65 | 13,5 | 10 | 50 | 3,17 |
