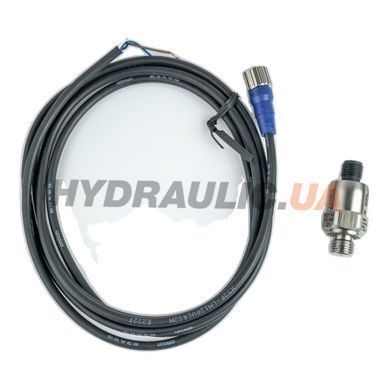

Датчик давления Pnomek P16 A3 T3 10 Z1 — компактный пьезорезистивный преобразователь для гидравлических, пневматических и промышленных систем с рабочим диапазоном 0-10 бар. Выходной сигнал 4-20 мА (токовая петля 2-wire), присоединение G1/4″, электрический разъём M12×1 4-pin (T3). Корпус — нержавеющая сталь 316L, уплотнение NBR (стандарт), совместимость с гидравлическим маслом, воздухом, водой и нейтральными газами.
Серия P16 построена на керамической измерительной ячейке с высокой стабильностью и двойной вибропрочностью по сравнению с типовыми промышленными стандартами (тест 30 g по DIN EN 60068-2-27). Максимально допустимое давление без повреждения мембраны — 30 бар (3× номинал). Точность ±0,5% FS при 25°C, температурный дрейф ≤±1% FS в диапазоне 0…80°C. Время отклика <5 мс — подходит для контуров динамического контроля в мобильной гидравлике и упаковочном оборудовании.
Рабочий диапазон температур −20…+110°C, вязкость рабочей среды 10-800 мм²/с. Электрическое питание 8-30 В DC, потребление тока до 25 мА. Производитель — турецкая компания Pnomek (Бурса), более 15 лет поставляющая измерительные преобразователи давления для гидравлики и пневматики на рынок СНГ.
Технические характеристики
| Гарантия | 12 мес |
| Страна производства | Турция |
| Производитель | Pnomek |
| Артикул производителя | P16 A3 T3 10 Z1 |
| Серия | P16 (Pressure & Vacuum Transmitter) |
| Диапазон измерения | 0-10 бар |
| Максимальное давление (Pmax) | 30 бар |
| Выходной сигнал | 4-20 мА (2-wire) |
| Точность @ 25°C | ≤ ±0,5% FS |
| Температурная точность 0…80°C | ≤ ±1% FS |
| Время срабатывания | < 5 мс |
| Механическое присоединение | G1/4″ (наружная) |
| Электрическое подключение | M12×1, 4-pin (T3) |
| Напряжение питания | 8…30 В DC |
| Потребление тока | ≤ 25 мА |
| Рабочий диапазон температур | −20…+110°C |
| Вязкость среды | 10-800 мм²/с |
| Материал корпуса | Нержавеющая сталь 316L |
| Уплотнение | NBR (стандарт) |
| Тест на удар | 30 g (DIN EN 60068-2-27) |
| Степень защиты | IP65 (с навинченным разъёмом) |
Габаритный чертёж
Габаритный чертёж и полная техническая документация — во вкладке «Файлы», PDF.
Преимущества серии P16
- Керамическая пьезорезистивная ячейка — долгосрочная стабильность нуля и минимальный гистерезис
- Корпус 316L — стойкость к коррозии в контактах с минеральным маслом, водой, конденсатом
- Точность ±0,5% FS — класс точности для систем контроля давления в мобильной гидравлике
- Двойная вибропрочность относительно промышленных стандартов (DIN EN 60068-2-27)
- Стандарт 4-20 мА — прямая совместимость с большинством PLC и контроллерами без дополнительных преобразователей
Применение
P16 A3 T3 10 Z1 устанавливается в системах контроля давления гидроагрегатов, маслостанций, фильтровальных блоков, пневматических магистралей, упаковочного и дозирующего оборудования. Типовые сценарии — мониторинг давления после фильтра, контроль разрядки гидроаккумулятора, сигнализация падения давления в управляющих контурах, обратная связь для пропорционального гидрораспределителя. Благодаря разъёму M12×1 (T3) сенсор подключается стандартным кабелем M12 (например, Ifm E11145 или EVC490) без распайки.
Частые вопросы
Какой кабель нужен для подключения?
Любой стандартный M12×1 кодировка A 4-pin прямой или угловой. На складе есть Ifm E11145 (распаиваемый) и EVC490 (с готовым 2-м кабелем). Распайка: pin 1 — +U (8-30 В), pin 3 — GND, S+ выходит током 4-20 мА в той же линии питания.
Чем отличается от P21 A3 T1 10 Z1?
P21 имеет DIN 43650 A разъём (без кабеля) и корпус 304. P16 в исполнении T3 — M12×1 4-pin и корпус 316L (выше коррозионная стойкость). По точности и диапазону идентичны.
Можно ли измерить вакуум?
Нет. P16 A3 T3 10 Z1 — это 0-10 бар (ноль = атмосфера). Для вакуума есть кодирование V10 (-1…10 бар) в той же серии.
Какая перегрузочная способность?
Pmax = 30 бар (3× номинал) без повреждения сенсора. При давлении > 30 бар возможен сдвиг нуля; > 45 бар — физическое разрушение мембраны.
Нужна ли калибровка?
Заводская калибровка сохраняется в пределах ±1% FS в температурном диапазоне 0-80°C. Для критических систем (механо-измерительные стенды) рекомендуется проверка раз в 12 мес на эталонном манометре.
