Банджо фитинг под приварку DIN 7642, внутр. диам банджо 10мм, наружн. диам. трубки 6 мм

Банджо — фитинг, который крепится сквозным болтом и свободно вращается на нем. Это его единственная причина существования: подвод можно развернуть в любую сторону и только потом затянуть. Обычный штуцер смотрит туда, куда довернулся по резьбе.

🔴 Комплект — три детали: сам фитинг, банджо-болт и две уплотнительные шайбы с обеих сторон кольца. Болт и шайбы — отдельные позиции. Без шайб соединение течет всегда, и это самая частая причина «фитинг бракованный».

Исполнение — под приварку, DIN 7642: вместо хвостовика под рукав здесь патрубок, который приваривается к жесткой трубке. Внутренние диаметры банджо 10–22 мм, наружные диаметры трубки 6–18 мм.

Номер стандарта в названии означает взаимозаменяемость: деталь стыкуется с любой другой по тому же номеру, независимо от производителя.

Класс — низкое давление: топливные, тормозные, смазочные и пневматические линии техники. «Низкое» здесь относительно гидравлики высокого давления: реальный рабочий диапазон ряда — 35–75 бар, и чем больше проход, тем ниже цифра. Точное значение для каждой позиции стоит в характеристиках.

Материал — сталь.

Приварное исполнение — для жестких магистралей. Там, где линия идет металлической трубкой, а не рукавом, банджо все равно нужно: вращение под болтом остается единственным способом развернуть подвод в тесном месте.

⚠️ Сварку выполняют до установки уплотнительных шайб. Нагрев убивает медную или алюминиевую шайбу, и после сварки ее ставят новую.

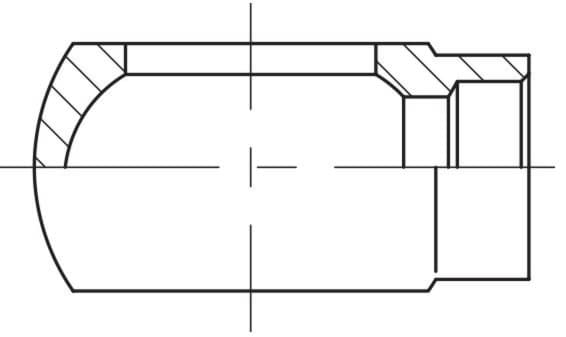

Схемы и чертежи

Доступные размеры
