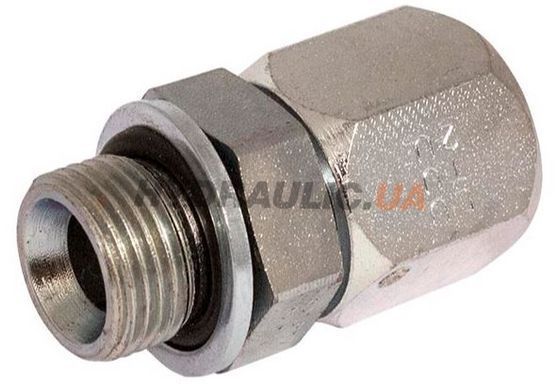

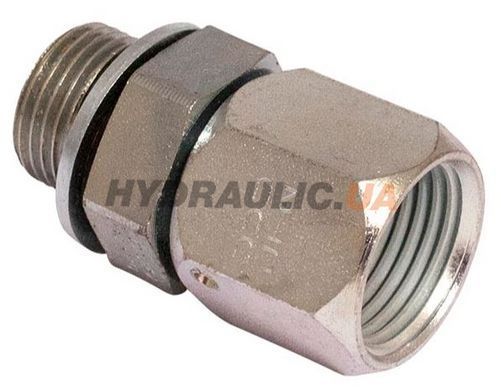

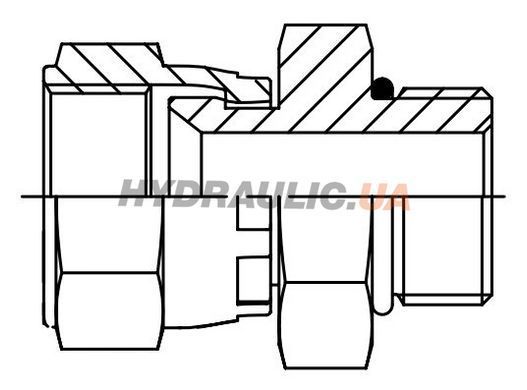

Адаптер прямой внутренняя резьба JIC - UNF наружная резьба, J EVGE-U
Соединение JIC (Joint Industrial Council, американский стандарт) по стандарту Автомобильного инженерного общества (SAE J514) и ISO 8434-2:2007 по дюймовым резьбам и углом конуса уплотнения 37°. Штуцер JIC имеет цилиндрическую резьбу и наружный конус 37°. Фитинг JIC имеет накидную гайку с цилиндрической резьбой и внутренний конус 37°.
Подключение фитингов типа JIC ведет начало в области техники трубных соединений и было разработано в США в 50-е годы для соединений труб отбортовкой.
Фитинги JIC можно легко узнать по характерному уплотнительному конусу, он особенно заметен на фитингах с внешней резьбой. Подключение фитингов JIC к шлангам или трубам часто называют также соединением JIC-74°. Эти серии фитингов имеют американскую резьбу типа UN/UNF для наружной и внутренней резьбы. UNF/UTS (Unified Thread Standard) – дюймовая цилиндрическая резьба широко распространена в США и Канаде.
| Код продукції | Тип | Розмір труби | Різьба |
|---|---|---|---|
| 7667-07-07 | J EVGE-U | 6 | 7/16"-20 UNF |
| 7667-07-09 | J EVGE-U | 6 | 9/16"-18 UNF |
| 7667-08-08 | J EVGE-U | 8 | 1/2"-20 UNF |
| 7667-09-09 | J EVGE-U | 10 | 9/16"-18 UNF |
| 7667-12-09 | J EVGE-U | 12 | 9/16"-18 UNF |
| 7667-12-12 | J EVGE-U | 12 | 3/4"-16 UNF |
| 7667-12-14 | J EVGE-U | 12 | 7/8"-14 UNF |
| 7667-12-17 | J EVGE-U | 12 | 1 1/16"-12 UN |
| 7667-14-14 | J EVGE-U | 14,15,16 | 7/8"-14 UNF |
| 7667-17-17 | J EVGE-U | 18,20 | 1 1/16"-12 UN |
| 7667-21-21 | J EVGE-U | 25 | 1 5/16"-12 UN |
| 7667-26-26 | J EVGE-U | 30,32 | 1 5/8"-12 UN |
