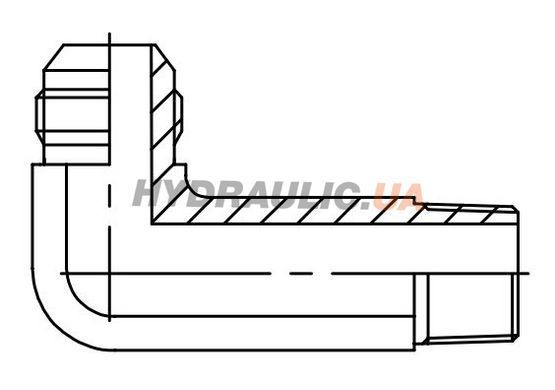

Адаптер угловой 90° наружная резьба JIC - NPTF, J WE-N-Длинный
Соединение JIC (Joint Industrial Council, американский стандарт) по стандарту Автомобильного инженерного общества (SAE J514) и ISO 8434-2:2007 по дюймовым резьбам и углом конуса уплотнения 37°. Штуцер JIC имеет цилиндрическую резьбу и наружный конус 37°. Фитинг JIC имеет накидную гайку с цилиндрической резьбой и внутренний конус 37°.
Подключение фитингов типа JIC ведет начало в области техники трубных соединений и было разработано в США в 50-е годы для соединений труб отбортовкой.
Фитинги JIC можно легко узнать по характерному уплотнительному конусу, он особенно заметен на фитингах с внешней резьбой. Подключение фитингов JIC к шлангам или трубам часто называют также соединением JIC-74°. Эти серии фитингов имеют американскую резьбу типа UN/UNF для наружной и внутренней резьбы. UNF/UTS (Unified Thread Standard) – дюймовая цилиндрическая резьба широко распространена в США и Канаде.
| Код продукции | Тип | Размер трубы | Резьба |
|---|---|---|---|
| 7621-07-02 | J WE - N X | 6 | 1/8"-27 NPTF |
| 7621-07-03 | J WE - N XX | 6 | 1/8"-27 NPTF |
| 7621-07-04 | J WE - N X | 6 | 1/4"-18 NPTF |
| 7621-07-05 | J WE - N ХХ | 6 | 1/4"-18 NPTF |
| 7621-08-03 | J WE - N XX | 8 | 1/8"-27 NPTF |
| 7621-08-04 | J WE - N X | 8 | 1/4"-18 NPTF |
| 7621-09-04 | J WE - N X | 10 | 1/4"-18 NPTF |
| 7621-12-07 | J WE - N XX | 12 | 3/8"-18 NPTF |
| 7621-12-08 | J WE - N X | 12 | 1/2"-14 NPTF |
| 7621-14-09 | J WE - N XХ | 14,15,16 | 1/2"-14 NPTF |
| 7621-17-12 | J WE - N Х | 18,20 | 3/4"-14 NPTF |
| 7621-21-16 | J WE - N Х | 25 | 1"-111/2 NPTF |
| 7621-26-20 | J WE - N Х | 30 | 1 1/4"-111/2 NPTF |
