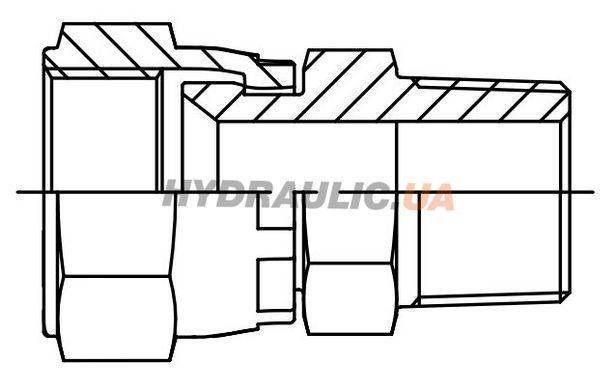

Адаптер прямой внутренняя резьба JIC - NPTF наружная резьба, J EVGE-N
Соединение JIC (Joint Industrial Council, американский стандарт) по стандарту Автомобильного инженерного общества (SAE J514) и ISO 8434-2:2007 по дюймовым резьбам и углом конуса уплотнения 37°. Штуцер JIC имеет цилиндрическую резьбу и наружный конус 37°. Фитинг JIC имеет накидную гайку с цилиндрической резьбой и внутренний конус 37°.
Подключение фитингов типа JIC ведет начало в области техники трубных соединений и было разработано в США в 50-е годы для соединений труб отбортовкой.
Фитинги JIC можно легко узнать по характерному уплотнительному конусу, он особенно заметен на фитингах с внешней резьбой. Подключение фитингов JIC к шлангам или трубам часто называют также соединением JIC-74°. Эти серии фитингов имеют американскую резьбу типа UN/UNF для наружной и внутренней резьбы. UNF/UTS (Unified Thread Standard) – дюймовая цилиндрическая резьба широко распространена в США и Канаде.
| Код продукции | Тип | Размер трубы | Резьба |
|---|---|---|---|
| 7664-07-04 | J EVGE-N | 6 | 1/4" - 18 NPTF |
| 7664-09-04 | J EVGE-N | 10 | 1/4" - 18 NPTF |
| 7664-09-06 | J EVGE-N | 10 | 3/8"-18 NPTF |
| 7664-12-06 | J EVGE-N | 12 | 3/8"-18 NPTF |
| 7664-14-08 | J EVGE-N | 14,15,16 | 1/2"- 14 NPTF |
| 7664-17-08 | J EVGE-N | 18, 20 | 1/2"- 14 NPTF |
| 7664-17-12 | J EVGE-N | 18, 20 | 3/4" - 14 NPTF |
| 7664-21-12 | J EVGE-N | 25 | 3/4" - 14 NPTF |
| 7664-21-16 | J EVGE-N | 25 | 1" - 111/2 NPTF |
| 7664-26-20 | J EVGE-N | 30, 32 | 1 1/4" - 111/2 NPTF |
