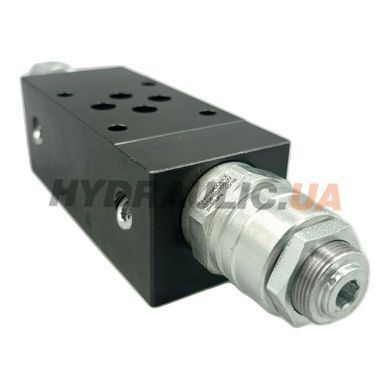

Запобіжний клапан модульного монтажу UZPR-6-32/200-2BT виробництва Ponar Wadowice S.A. (Польща) — модульний запобіжний клапан серії UZPR типорозміру NG6 (ISO 4401-03) для захисту каналу B. Клапан встановлюється між гідророзподільником і монтажною плитою без додаткових трубопроводів. Максимальний тиск налаштування 200 bar, витрата до 60 л/хв.
Розшифровка артикулу UZPR-6-32/200-2BT
| UZPR | Запобіжний клапан модульного монтажу серії ABO |
| 6 | Типорозмір NG6 (ISO 4401-03) |
| 32 | Максимальний тиск системи 320 bar (серія 32) |
| 200 | Тиск налаштування клапана 200 bar |
| 2BT | Канал B→T (захист робочої лінії B) |
Технічні характеристики
| Виробник | Ponar Wadowice S.A., Польща |
| Артикул виробника | UZPR-6-32/200-2BT |
| Типорозмір | NG6 / ISO 4401-03 |
| Тип клапана | Запобіжний модульний, канал B→T |
| Максимальний тиск налаштування | 200 bar |
| Максимальна витрата | 60 л/хв |
| Монтаж | Стиковий (модульний) між плитою та розподільником ISO 4401-03 |
| Робоча рідина | Мінеральне масло HLP/HM, в'язкість 10–380 cSt |
| Матеріал ущільнень | NBR (стандарт) |
| Діапазон робочих температур | −20°C … +70°C |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Призначення та сумісність
Клапан UZPR-6-32/200-2BT призначений для захисту гідравлічного циліндра або гідромотора підключеного до каналу B гідророзподільника NG6. Монтується між розподільником і монтажною плитою (субплитою) — без зміни існуючого трубного підключення. Сумісний з усіма розподільниками NG6 стандарту ISO 4401-03.
Переваги
- Модульний монтаж — встановлення між розподільником і субплитою без додаткових трубопроводів
- Захист каналу B — запобігає перевантаженню виконавчого механізму підключеного до порту B
- 200 bar — оптимальний тиск захисту для середньотискових систем NG6
- Польське виробництво Ponar Wadowice — перевірена якість в промисловій гідравліці
- ISO 4401-03 — взаємозамінність з усіма субплитами і розподільниками NG6
Типове застосування
Захист окремих каналів гідросистем промислових верстатів та обладнання, гідравліка мобільних підіймачів і маніпуляторів NG6, захист від перевантаження гідроциліндрів пресового обладнання, запобіжний захист у системах керування гідравлічними затискачами та фіксаторами.
Навіщо потрібен окремий модульний клапан UZPR якщо розподільник вже має вбудований запобіжний клапан?
Вбудований у гідростанцію запобіжний клапан захищає всю систему, але не захищає окремі виконавчі механізми від зовнішніх навантажень. Наприклад, при самовільному опусканні вантажу через несправність розподільника — тиск у каналі B може перевищити налаштування системного клапана. UZPR-2BT захищає безпосередньо виконавчий механізм.
Чи можна встановити клапани UZPR на обидва канали A і B одночасно?
Так. Для захисту обох каналів одночасно використовується виконання UZPR-6-32/200-2ATBT. Або можна встановити два окремих клапани — UZPR-2AT і UZPR-2BT — але це займає більше місця. Виконання ATBT є компактнішим рішенням.
Яке місце займає UZPR у стеку гідравлічного блоку?
Клапан UZPR монтується між монтажною плитою (субплитою) і гідророзподільником NG6. Висота стека збільшується на товщину клапанного блоку (~25 мм для NG6). При встановленні кількох модулів порядок монтажу: субплита → UZPR → (інші модулі) → розподільник.
Чи потрібна окрема субплита для встановлення?
Так, клапан кріпиться на стандартну субплиту ISO 4401-03 (NG6). Підходять субплити Ponar, Rexroth, Atos, Duplomatic однакового типорозміру.
