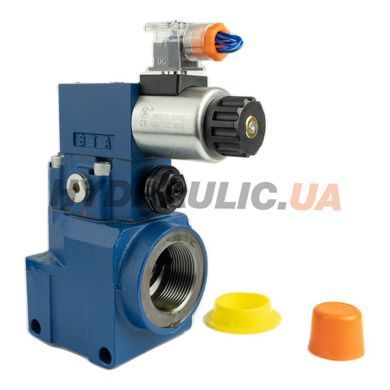

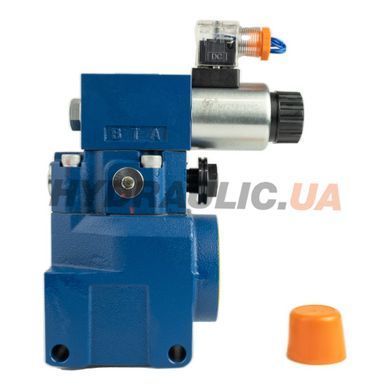

Запобіжний клапан різьбового монтажу DBW30BG2-50-315G24N9Z5 виробництва Oleodinamica Mozioni (Італія) — пілотний розвантажувальний клапан типорозміру NG30 у різьбовому (in-line) виконанні G2 з електромагнітним керуванням 24V DC. Варіант BG2: внутрішнє пілотування без окремої лінії X, монтаж безпосередньо в трубопровід без субплити. Максимальний тиск 315 bar, витрата до 600 л/хв.
Розшифровка артикулу DBW30BG2-50-315G24N9Z5
| DBW | Pilot-operated solenoid pressure unloading valve |
| 30 | Типорозмір NG30 |
| B | Варіант B (внутрішнє пілотування) |
| G2 | Різьбове (in-line) виконання з трубним підключенням |
| 50 | Серія 50 (5-те покоління) |
| 315 | Максимальний тиск налаштування 315 bar |
| G24 | Соленоїд DC 24V |
| N9 | Без ручного дублювання |
| Z5 | Роз'єм DEUTSCH (базовий) |
Технічні характеристики
| Виробник | Oleodinamica Mozioni, Італія |
| Артикул виробника | DBW30BG2-50-315G24N9Z5 |
| Типорозмір | NG30 |
| Тип клапана | Пілотний розвантажувальний (BG2), різьбове виконання, соленоїд 24V DC |
| Максимальний тиск налаштування | 315 bar |
| Максимальна витрата | 600 л/хв |
| Напруга живлення соленоїда | 24V DC |
| Тип монтажу | Різьбовий in-line (G2) |
| Робоча рідина | Мінеральне масло HLP/HM, в'язкість 10–380 cSt |
| Матеріал ущільнень | NBR (стандарт) |
| Діапазон робочих температур | −20°C … +80°C |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Аналоги та сумісність
Функціональний аналог: Bosch Rexroth DBW30B-G2 (серія 50, 315 bar). Oleodinamica Mozioni виробляє за ліцензованою специфікацією Rexroth серії 50. Різьбові розміри та електричні параметри ідентичні оригіналу Rexroth. Максимальне виконання різьбового клапана серії DBW30: 315 bar, 600 л/хв без субплити.
Переваги
- NG30 G2 + 315 bar — 600 л/хв при максимальному тиску без субплити
- Варіант B — внутрішнє пілотування, не потребує зовнішньої лінії X
- Різьбове виконання G2 — пряме підключення до трубопроводу NG30
- Роз'єм DEUTSCH Z5 — надійне промислове виконання IP54+
Типове застосування
Промислові та мобільні гідросистеми великого типорозміру де субплита NG30 конструктивно неможлива: великі гідравлічні преси з безпосереднім трубним підключенням, суднова гідравліка великих вантажних систем, гідравліка важкої будівельної техніки, потужні системи металообробки.
Яка різниця між DBW30BG2 та DBW30B2G2 (з «2» після B)?
DBW30BG2 — базовий варіант B різьбового виконання G2. DBW30B2G2 — виконання 2 (з конструктивними особливостями пілотного ступеня виконання 2). Обидва клапани NG30 з G2 різьбовим монтажем і внутрішнім пілотуванням. При виборі орієнтуйтесь на артикул клапана що замінюється.
Яка різниця між DBW30BG2-50-315G24N9Z5 та DBW30B2G2-50-315G24N9Z (без суфікса 5)?
Суфікс Z5 означає роз'єм DEUTSCH базового типу. Артикул без суфікса «5» (просто Z) — також базовий DEUTSCH роз'єм, але можлива мінімальна відмінність у конструкції корпусу роз'єму. При заміні перевіряйте повний артикул для точної відповідності.
Чи можна використовувати DBW30BG2 в мобільних машинах де є вібрація?
Так. Різьбове виконання G2 стійкіше до вібрацій ніж стикове (немає ризику послаблення кріплення до субплити). Однак при сильних ударних навантаженнях рекомендується додаткова фіксація трубопроводів поблизу клапана.
Чи потрібна окрема субплита для встановлення?
Так, клапан кріпиться на стандартну субплиту ISO 4401-07 (NG20) або ISO 4401-08 (NG30) із гідроотворами P-T-A-B-Y. Mozioni постачає оригінальні субплити; також підходять Rexroth, Vickers, Atos.
