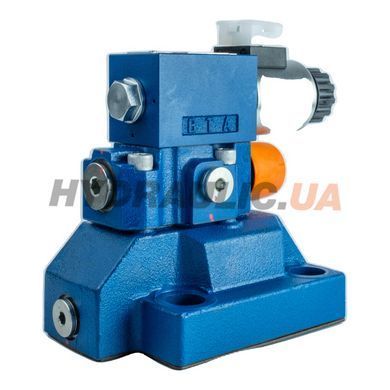

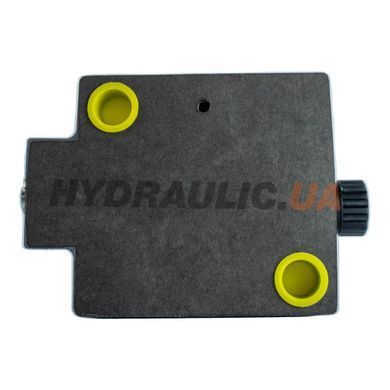

Запобіжний клапан модульного монтажу DBW30B2-50-50G24N9Z5L виробництва Oleodinamica Mozioni (Італія) — пілотний розвантажувальний клапан типорозміру NG30 (ISO 4401-08) з електромагнітним керуванням 24V DC. Варіант B2 — внутрішнє пілотування. Максимальний тиск налаштування 50 bar, витрата до 600 л/хв. Виконання для низькотискових великовитратних систем NG30.
Розшифровка артикулу DBW30B2-50-50G24N9Z5L
| DBW | Pilot-operated solenoid pressure unloading valve |
| 30 | Типорозмір NG30 (ISO 4401-08) |
| B2 | Варіант B, виконання 2 (внутрішнє пілотування) |
| 50 | Серія 50 (5-те покоління) |
| 50 | Максимальний тиск налаштування 50 bar |
| G24 | Соленоїд DC 24V |
| N9 | Без ручного дублювання |
| Z5L | Роз'єм DEUTSCH Z5L |
Технічні характеристики
| Виробник | Oleodinamica Mozioni, Італія |
| Артикул виробника | DBW30B2-50-50G24N9Z5L |
| Типорозмір | NG30 / ISO 4401-08 |
| Тип клапана | Пілотний розвантажувальний (варіант B2), соленоїд 24V DC |
| Максимальний тиск налаштування | 50 bar |
| Максимальна витрата | 600 л/хв |
| Напруга живлення соленоїда | 24V DC |
| Тип роз'єму | DEUTSCH Z5L |
| Робоча рідина | Мінеральне масло HLP/HM, в'язкість 10–380 cSt |
| Матеріал ущільнень | NBR (стандарт) |
| Діапазон робочих температур | −20°C … +80°C |
| Монтаж | Стиковий (модульний) на плиту ISO 4401-08 |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Аналоги та сумісність
Функціональний аналог: Bosch Rexroth DBW30B2 (серія 50, 50 bar). Oleodinamica Mozioni виробляє за ліцензованою специфікацією Rexroth серії 50. Монтажні розміри субплити ISO 4401-08 ідентичні оригіналу Rexroth. Конфігурація 50 bar при витраті 600 л/хв — для великовитратних гідросистем із низьким робочим тиском.
Переваги
- NG30 + 50 bar — максимальна витрата серії DBW (600 л/хв) при м'якому тиску захисту
- Варіант B2 — внутрішнє пілотування, спрощений монтаж без окремої лінії X
- Пілотна конструкція — стабільне спрацьовування навіть при великих витратах
- Роз'єм DEUTSCH Z5L — IP65 для важких промислових умов
- ISO 4401-08 — взаємозамінність з усіма субплитами NG30 провідних виробників
Типове застосування
Великовитратні гідравлічні системи з низьким робочим тиском: гідравліка пресів для матеріалів низької щільності, системи подачі рідини в автоматизованих виробничих лініях, промислові змішувальні установки, гідравлічні системи керування шлюзами та водозабірними спорудами.
Чому для NG30 при 50 bar обирають саме DBW30B2 а не менший клапан?
NG30 обирають коли потрібна витрата до 600 л/хв — навіть при низькому тиску 50 bar. Менший типорозмір NG20 обмежений 400 л/хв. Якщо система потребує понад 400 л/хв при тиску 50 bar — DBW30B2-50-50 є правильним вибором.
Чи відрізняється конструкція DBW30B2-50-50 від DBW30B2-50-315?
Конструктивно клапани ідентичні, різниця лише у налаштуванні пілотного клапана. Пружина пілотного ступеня підібрана під діапазон 25–50 bar. Заміна клапана з 315 bar на 50 bar — повна заміна вузла, перенастроювання пружини в полі не передбачено.
Яка різниця між DBW30B2 і DBW30BG2 при однаковому тиску?
DBW30B2 — стикове (модульне) виконання на субплиту ISO 4401-08, DBW30BG2 — різьбове (in-line) виконання для прямого підключення до трубопроводу без субплити. Функціонально ідентичні при однаковому налаштуванні тиску.
Чи потрібна окрема субплита для встановлення?
Так, клапан кріпиться на стандартну субплиту ISO 4401-07 (NG20) або ISO 4401-08 (NG30) із гідроотворами P-T-A-B-Y. Mozioni постачає оригінальні субплити; також підходять Rexroth, Vickers, Atos.
