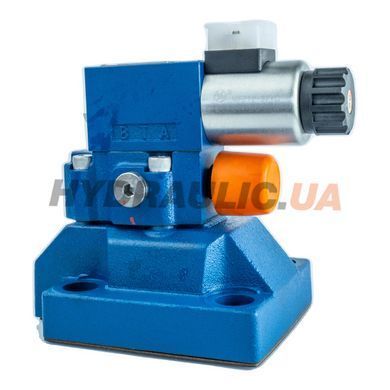

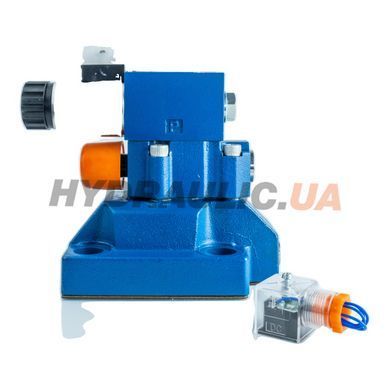

Запобіжний клапан модульного монтажу DBW30B2-50-315G24N9Z5L виробництва Oleodinamica Mozioni (Італія) — пілотний розвантажувальний клапан типорозміру NG30 (ISO 4401-08) з електромагнітним керуванням 24V DC. Варіант B2 — внутрішнє пілотування. Максимальний тиск 315 bar, витрата до 600 л/хв. Найбільш потужна конфігурація серії DBW — для надвисокопродуктивних систем повного тиску.
Розшифровка артикулу DBW30B2-50-315G24N9Z5L
| DBW | Pilot-operated solenoid pressure unloading valve |
| 30 | Типорозмір NG30 (ISO 4401-08) |
| B2 | Варіант B, виконання 2 (внутрішнє пілотування) |
| 50 | Серія 50 (5-те покоління) |
| 315 | Максимальний тиск налаштування 315 bar |
| G24 | Соленоїд DC 24V |
| N9 | Без ручного дублювання |
| Z5L | Роз'єм DEUTSCH Z5L |
Технічні характеристики
| Виробник | Oleodinamica Mozioni, Італія |
| Артикул виробника | DBW30B2-50-315G24N9Z5L |
| Типорозмір | NG30 / ISO 4401-08 |
| Тип клапана | Пілотний розвантажувальний (варіант B2), соленоїд 24V DC |
| Максимальний тиск налаштування | 315 bar |
| Максимальна витрата | 600 л/хв |
| Напруга живлення соленоїда | 24V DC |
| Тип роз'єму | DEUTSCH Z5L |
| Робоча рідина | Мінеральне масло HLP/HM, в'язкість 10–380 cSt |
| Матеріал ущільнень | NBR (стандарт) |
| Діапазон робочих температур | −20°C … +80°C |
| Монтаж | Стиковий (модульний) на плиту ISO 4401-08 |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Аналоги та сумісність
Функціональний аналог: Bosch Rexroth DBW30B2 (серія 50, 315 bar). Oleodinamica Mozioni виробляє за ліцензованою специфікацією Rexroth серії 50. Монтажні розміри субплити ISO 4401-08 ідентичні оригіналу Rexroth. Топова конфігурація: 315 bar + 600 л/хв для найважчих промислових застосувань.
Переваги
- NG30 + 315 bar — максимальна продуктивність серії DBW: 600 л/хв при повному тиску
- Варіант B2 — внутрішнє пілотування, спрощений монтаж без окремої лінії X
- Пілотна конструкція — мінімальний гістерезис навіть при витраті 600 л/хв
- Роз'єм DEUTSCH Z5L — IP65, призначений для важких промислових умов
- ISO 4401-08 — взаємозамінність з усіма субплитами NG30 провідних виробників
Типове застосування
Найважчі промислові гідравлічні системи: великі гідравлічні преси (понад 1000 тонн), важке металургійне обладнання, портові та суднові гідравлічні системи, гідравлічні системи великих гірничих машин, централізовані гідростанції для одночасного живлення кількох споживачів.
Яке максимальне тиск системи підтримує DBW30B2-50-315?
Клапан налаштований на максимальний тиск 315 bar. Конструктивно розрахований до 350 bar (тиск випробування). Для систем із робочим тиском понад 315 bar необхідний клапан на 350 bar або спеціальне виконання. При спрацюванні клапан розвантажує насосну лінію P→T.
Яка різниця між DBW30B2 і DBW30BG2?
DBW30B2 — стикове (модульне) виконання на субплиту ISO 4401-08, DBW30BG2 — різьбове (in-line) виконання для прямого підключення до трубопроводу без субплити. Функціонально ідентичні.
Чи потрібен більший блок живлення для NG30 порівняно з NG10?
Так. Соленоїд DBW30 потребує ~40–50 Вт (vs 30–40 Вт для DBW10). Рекомендується блок живлення мінімум 24V/3А зі стабілізацією напруги. Нестабільне живлення може призвести до неповного розвантаження золотника.
Чи потрібна окрема субплита для встановлення?
Так, клапан кріпиться на стандартну субплиту ISO 4401-07 (NG20) або ISO 4401-08 (NG30) із гідроотворами P-T-A-B-Y. Mozioni постачає оригінальні субплити; також підходять Rexroth, Vickers, Atos.
